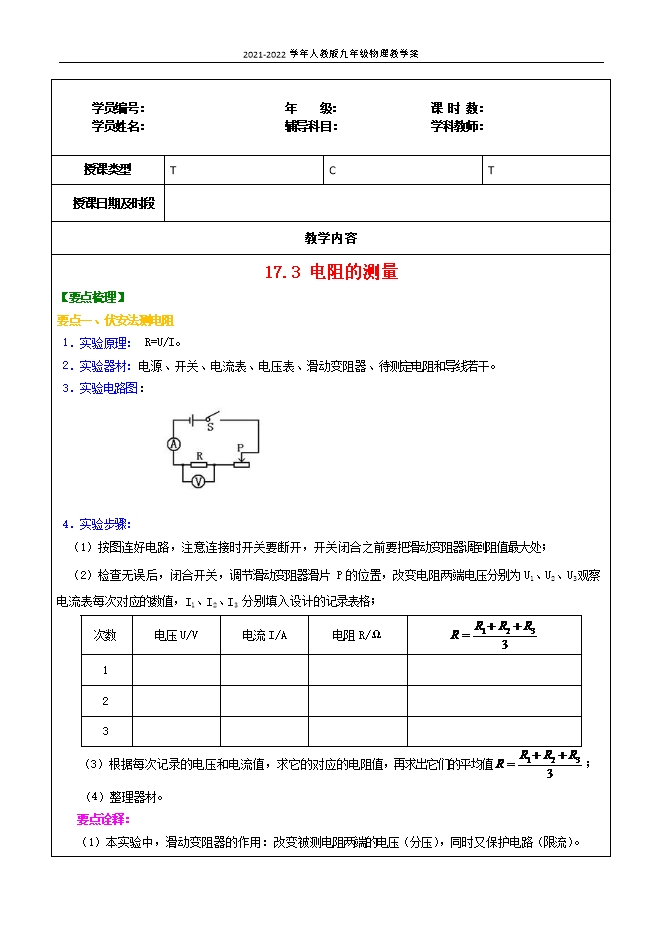

【内容简介】要点一、伏安法测电阻1．实验原理： R=U/I。2．实验器材：电源、开关、电流表、电压表、滑动变阻器、待测定电阻和导线若干。3．实验电路图：　　　　4．实验步骤：（1）按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处；　　（2）检查无误后，闭合开关，调节滑动变阻器滑片 P的位置，改变电阻两端电压分别为U1、U2、U3观察电流表每次对应的数值，I1、I2、I3 分别填入设计的记录表格；次数电压U/V电流I/A电阻R/Ω 1　　　　2　　　　3　　　　（3）根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值 ；（4）整理器材。要点诠释：（1）本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。（3）如图是两电阻的伏安曲线，则R1>R2。 要点二、测量小灯泡的电阻1.实验过程：（1）实验原理：R=U/I。（2）实验器材：电源、开关、电流表、电压表、滑动变阻器、待测灯泡(2.5V)、导线若干。（3）实验电路图：　　                              　 （4）实验步骤：　  ①根据电路图连接实物电路；　　②将滑动变阻器的滑片P调到阻值最大处，检查电路，试触无误后，闭合开关；　　③调节滑动变阻器的滑片P，使阻值变小，观察电压表示数，使示数为小灯泡的标定电压值（2.5V）再读出电流表示数，观察灯泡亮度，记录表格；　  ④调节滑动变阻器滑片P，使阻值变大，使用电压表示数为某一值（1V），观察电流表示数，灯泡的亮度，并记录入表格；　　⑤调节滑动变阻器滑片P，使阻值继续变大，使电压表示数为某一值（0.5V），观察电流表，灯泡的亮度记录入表格；　　⑥计算电阻值，填入表中；
