【备战2021】中考物理一轮复习单元达标全攻略:专题19 生活用电(原卷版和解析版)

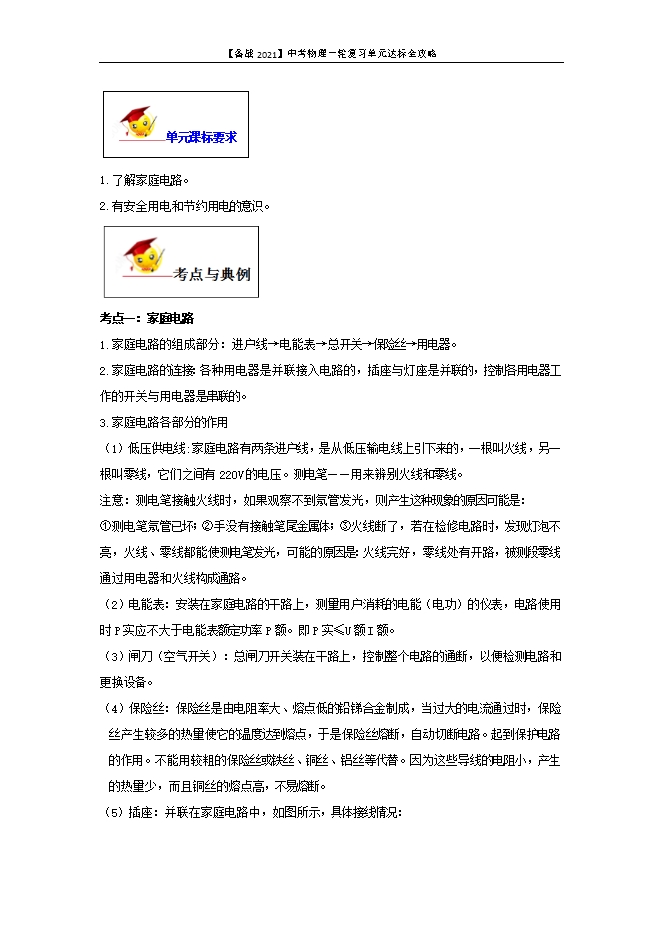

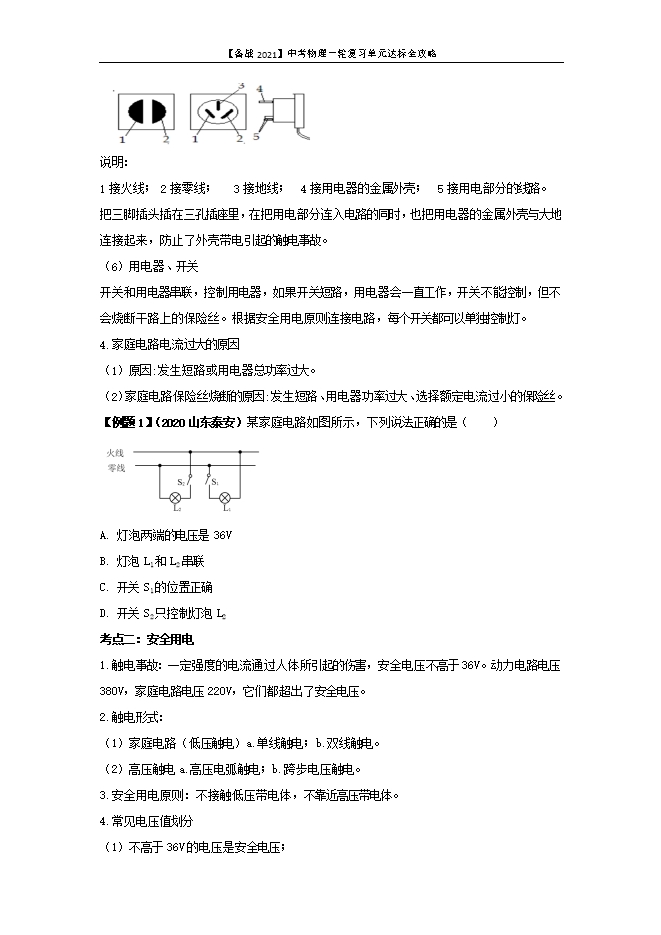

【内容简介】1.了解家庭电路。2.有安全用电和节约用电的意识。 考点一:家庭电路1.家庭电路的组成部分:进户线→电能表→总开关→保险丝→用电器。2.家庭电路的连接:各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与用电器是串联的。3.家庭电路各部分的作用(1)低压供电线:家庭电路有两条进户线,是从低压输电线上引下来的,一根叫火线,另一根叫零线,它们之间有220V的电压。测电笔——用来辨别火线和零线。注意:测电笔接触火线时,如果观察不到氖管发光,则产生这种现象的原因可能是:①测电笔氖管已坏;②手没有接触笔尾金属体;③火线断了,若在检修电路时,发现灯泡不亮,火线、零线都能使测电笔发光,可能的原因是:火线完好,零线处有开路,被测段零线通过用电器和火线构成通路。(2)电能表:安装在家庭电路的干路上,测量用户消耗的电能(电功)的仪表,电路使用时P实应不大于电能表额定功率P额。即P实≤U额I额。(3)闸刀(空气开关):总闸刀开关装在干路上,控制整个电路的通断,以便检测电路和更换设备。(4)保险丝:保险丝是由电阻率大、熔点低的铅锑合金制成,当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路。起到保护电路的作用。不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为这些导线的电阻小,产生的热量少,而且铜丝的熔点高,不易熔断。(5)插座:并联在家庭电路中,如图所示,具体接线情况: 说明:1接火线; 2接零线; 3接地线; 4接用电器的金属外壳; 5接用电部分的线路。把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故。(6)用电器、开关开关和用电器串联,控制用电器,如果开关短路,用电器会一直工作,开关不能控制,但不会烧断干路上的保险丝。根据安全用电原则连接电路,每个开关都可以单独控制灯。4.家庭电路电流过大的原因(1)原因:发生短路或用电器总功率过大。(2)家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择额定电流过小的保险丝。【例题1】(2020山东泰安)某家庭电路如图所示,下列说法正确的是( ) A. 灯泡两端的电压是36VB. 灯泡L1和L2串联C. 开关S1的位置正确D. 开关S2只控制灯泡L2【答案】D【解析】A.家庭电路中零线和火线之间的电压是220V,所以灯泡两端的电压是220V,故A错误;B.图中有两条支路,两个灯泡分别在两条支路上,灯泡L1和L2并联,故B错误;C.开关接在火线和用电器之间,图中开关S1接在零线上,它的位置错误,故C错误;D.开关S2和灯泡L2串联,开关S2控制灯泡L2,故D正确。考点二:安全用电1.触电事故:一定强度的电流通过人体所引起的伤害,安全电压不高于36V。动力电路电压380V,家庭电路电压220V,它们都超出了安全电压。
