【精品】备战2021年中考物理实验精练精解专题:实验题1 测量未知电阻Rx(原卷版和解析版)

ID:141665 2021年02月24日 资料纠错 有奖上传 收藏

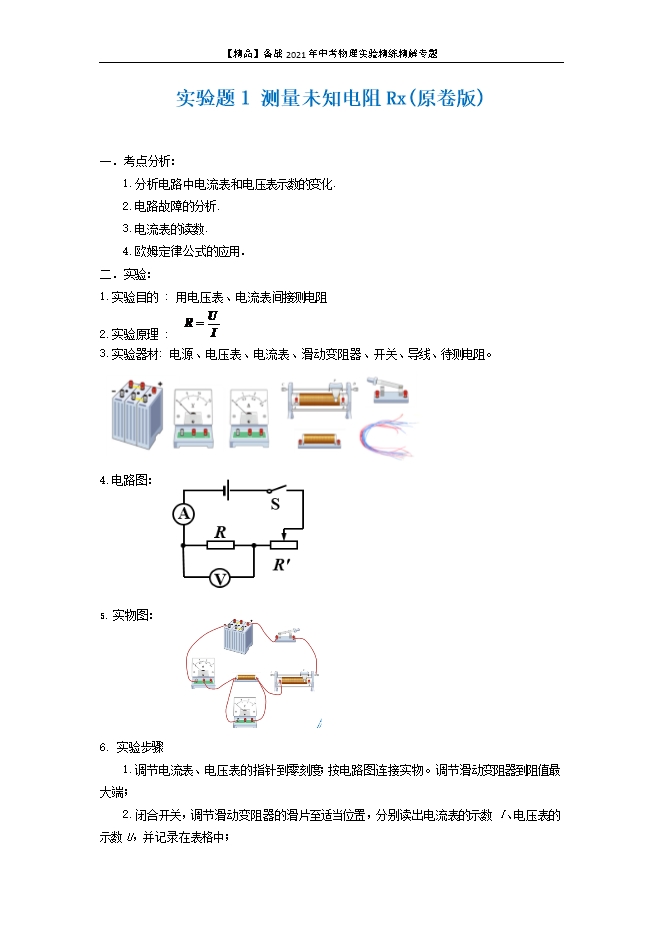

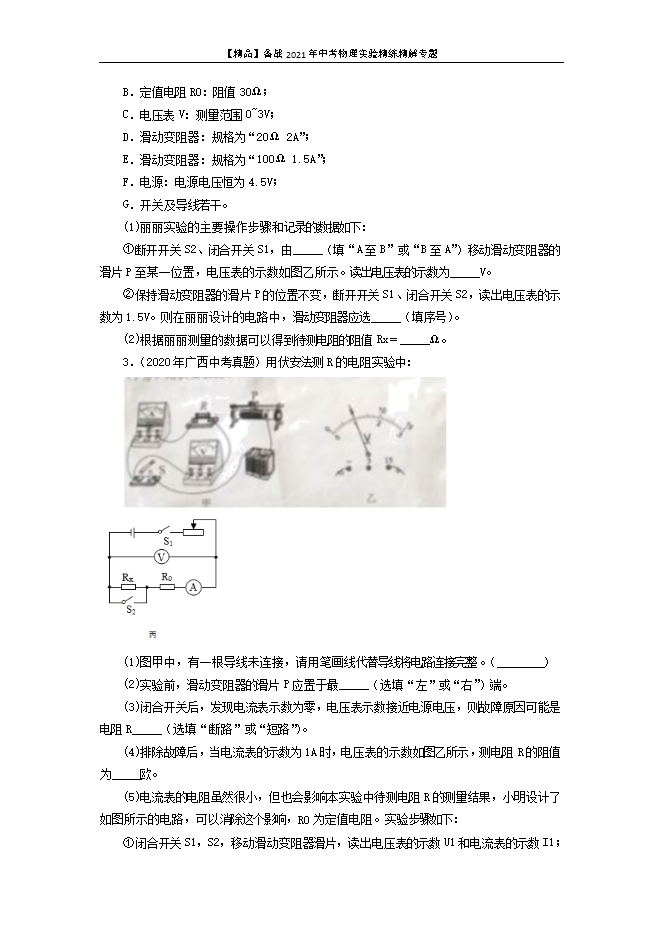

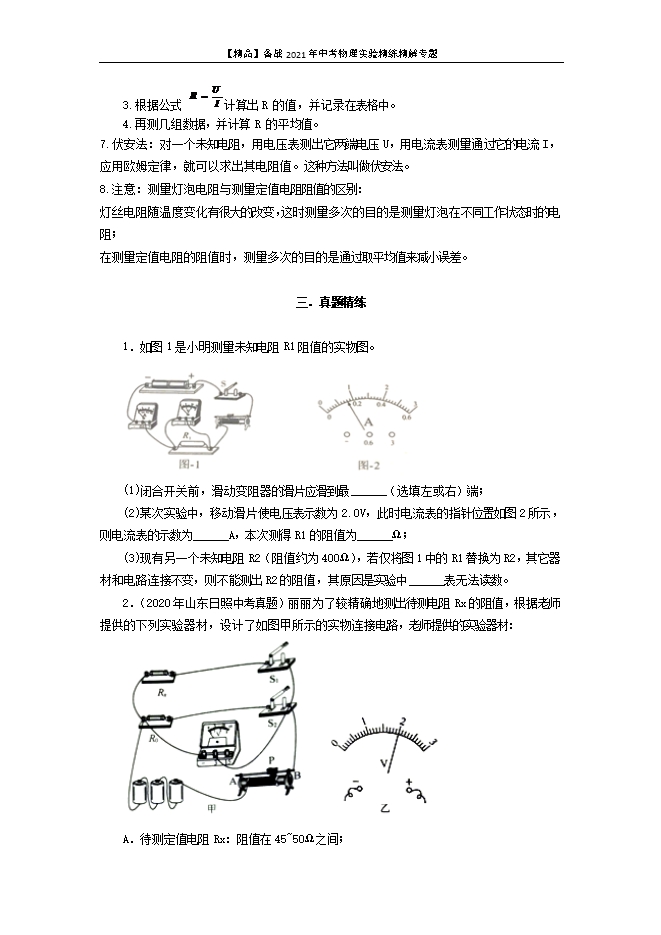

【内容简介】一.考点分析:1.分析电路中电流表和电压表示数的变化.2.电路故障的分析.3.电流表的读数.4.欧姆定律公式的应用.二.实验:测量未知电阻Rx1.实验目的 : 用电压表、电流表间接测电阻 2.实验原理 :   3.实验器材: 电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。  4.电路图:                                              5. 实物图:6. 实验步骤 1.调节电流表、电压表的指针到零刻度;按电路图连接实物。调节滑动变阻器到阻值最大端;2.闭合开关,调节滑动变阻器的滑片至适当位置,分别读出电流表的示数 I、电压表的示数U,并记录在表格中;3.根据公式  计算出R 的值,并记录在表格中。 4.再测几组数据,并计算R 的平均值。7.伏安法:对一个未知电阻,用电压表测出它两端电压U,用电流表测量通过它的电流I,应用欧姆定律,就可以求出其电阻值。这种方法叫做伏安法。8.注意:测量灯泡电阻与测量定值电阻阻值的区别:灯丝电阻随温度变化有很大的改变,这时测量多次的目的是测量灯泡在不同工作状态时的电阻;在测量定值电阻的阻值时,测量多次的目的是通过取平均值来减小误差。三.真题精练1.如图1是小明测量未知电阻R1阻值的实物图。 (1)闭合开关前,滑动变阻器的滑片应滑到最______(选填左或右)端;(2)某次实验中,移动滑片使电压表示数为2.0V,此时电流表的指针位置如图2所示,则电流表的示数为______A,本次测得R1的阻值为______Ω;(3)现有另一个未知电阻R2(阻值约为400Ω),若仅将图1中的R1替换为R2,其它器材和电路连接不变,则不能测出R2的阻值,其原因是实验中______表无法读数。【答案】右    0.16    12.5    电流    【解析】(1)[1]闭合开关前,滑动变阻器的滑片应滑到最大阻值处,故滑片应该滑到最右端。(2)[2]图1中,电流表选择的是小量程,故图2中的示数是0.16A。[3]R1的阻值为  (3)[4]现有另一个未知电阻R2(阻值约为400Ω),若仅将图1中的R1替换为R2,则电路中的最大电流 因为此时的电流小于电流表的分度值0.02A,所以电流表无法读数,也无法测出R2的阻值。2.(2020•山东日照•中考真题)丽丽为了较精确地测出待测电阻Rx的阻值,根据老师提供的下列实验器材,设计了如图甲所示的实物连接电路,老师提供的实验器材: A.待测定值电阻Rx:阻值在45~50Ω之间;B.定值电阻R0:阻值30Ω;C.电压表V:测量范围0~3V;D.滑动变阻器:规格为“20Ω 2A”;E.滑动变阻器:规格为“100Ω 1.5A”;F.电源:电源电压恒为4.5V;G.开关及导线若干。(1)丽丽实验的主要操作步骤和记录的数据如下:①断开开关S2、闭合开关S1,由_____(填“A至B”或“B至A”)移动滑动变阻器的滑片P至某一位置,电压表的示数如图乙所示。读出电压表的示数为_____V。②保持滑动变阻器的滑片P的位置不变,断开开关S1、闭合开关S2,读出电压表的示数为1.5V。则在丽丽设计的电路中,滑动变阻器应选_____(填序号)。(2)根据丽丽测量的数据可以得到待测电阻的阻值Rx=_____Ω。【答案】B至A    2    E    48    【解析】(1)①[1]电源由3节干电池组成,电源电压U=3×1.5V=4.5V
