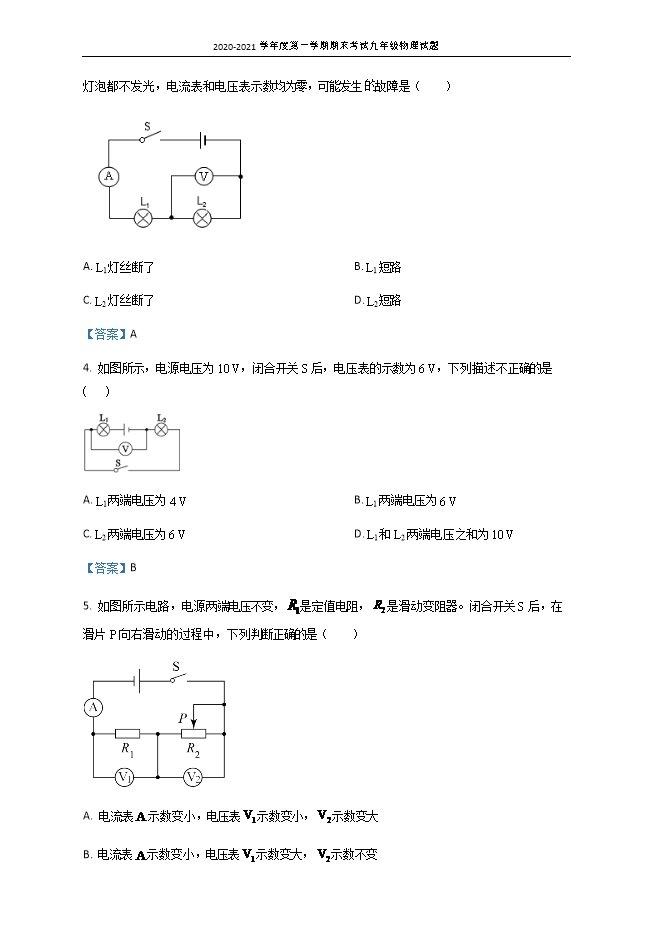

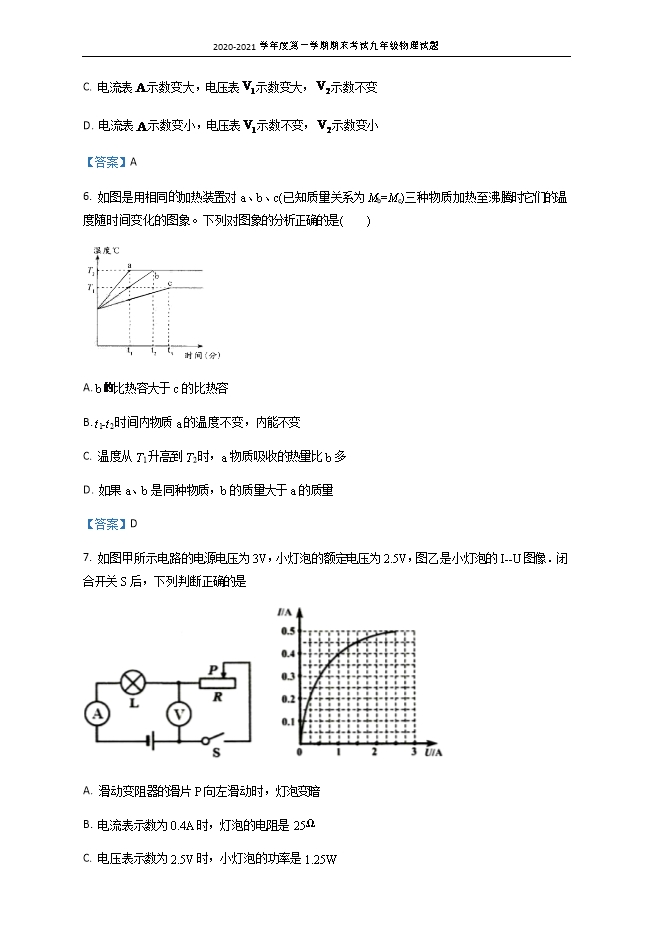

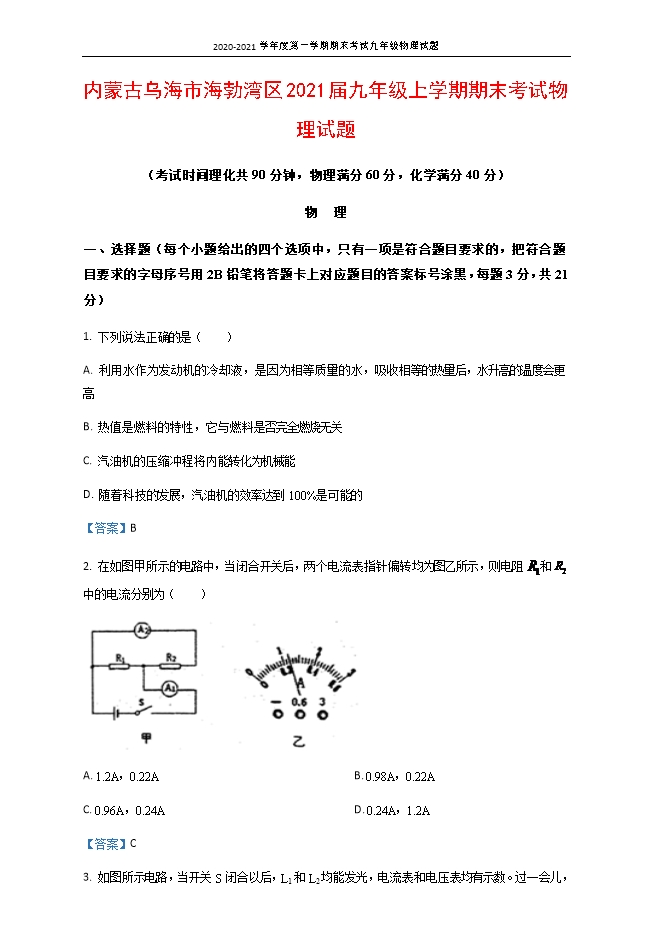

【内容简介】一、选择题（每个小题给出的四个选项中，只有一项是符合题目要求的，把符合题目要求的字母序号用2B铅笔将答题卡上对应题目的答案标号涂黑，每题3分，共21分）1. 下列说法正确的是（　　）A. 利用水作为发动机的冷却液，是因为相等质量的水，吸收相等的热量后，水升高的温度会更高B. 热值是燃料的特性，它与燃料是否完全燃烧无关C. 汽油机的压缩冲程将内能转化为机械能D. 随着科技的发展，汽油机的效率达到100%是可能的【答案】B2. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻 和 中的电流分别为（　　） A. 1.2A，0.22AB. 0.98A，0.22AC. 0.96A，0.24AD. 0.24A，1.2A【答案】C3. 如图所示电路，当开关S闭合以后，L1和L2均能发光，电流表和电压表均有示数。过一会儿，灯泡都不发光，电流表和电压表示数均为零，可能发生 故障是（　　） A. L1灯丝断了B. L1短路C. L2灯丝断了D. L2短路【答案】A4. 如图所示，电源电压为10 V，闭合开关S后，电压表的示数为6 V，下列描述不正确的是(    ) A. L1两端电压为4 VB. L1两端电压为6 VC. L2两端电压为6 VD. L1和L2两端电压之和为10 V【答案】B5. 如图所示电路，电源两端电压不变， 是定值电阻， 是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（　　） A. 电流表 示数变小，电压表 示数变小， 示数变大B. 电流表 示数变小，电压表 示数变大， 示数不变C. 电流表 示数变大，电压表 示数变大， 示数不变D. 电流表 示数变小，电压表 示数不变， 示数变小【答案】A6. 如图是用相同 加热装置对a、b、c(已知质量关系为Mb=Mc)三种物质加热至沸腾时它们的温度随时间变化的图象。下列对图象的分析正确的是(　　) A. b 比热容大于c的比热容B. t1-t2时间内物质a的温度不变，内能不变C. 温度从T1升高到T2时，a物质吸收的热量比b多D. 如果a、b是同种物质，b的质量大于a的质量【答案】D7. 如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是 A. 滑动变阻器的滑片P向左滑动时，灯泡变暗B. 电流表示数为0.4A时，灯泡的电阻是25ΩC. 电压表示数为2.5V时，小灯泡的功率是1.25WD. 小灯泡正常发光时，滑动变阻器的电功率是0.25W【答案】D二、作图、实验探究题（8题5分，9题4分，10题5分，11题7分，共21分）8. 如图甲，在探究“不同物质吸热能力”的实验中：
