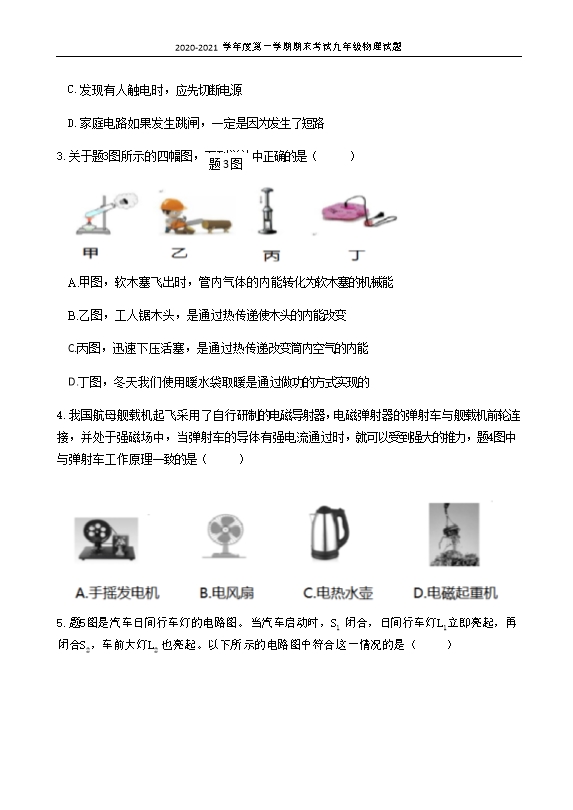

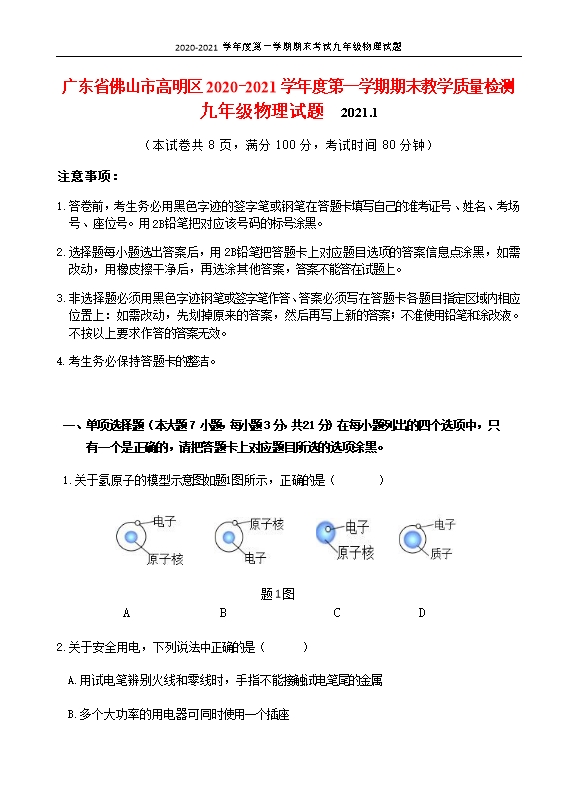

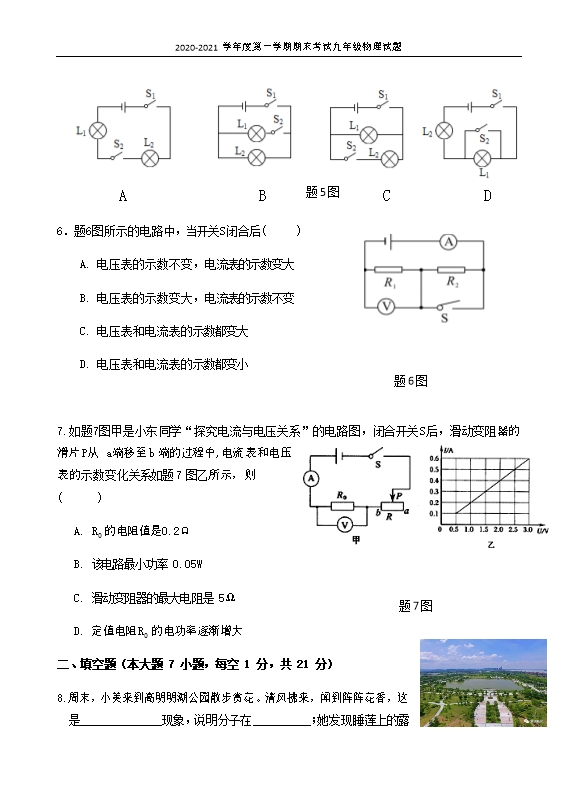

【内容简介】注意事项：1.答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、考场号、座位号。用2B铅笔把对应该号码的标号涂黑。2.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。3.非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上：如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。4.考生务必保持答题卡的整洁。一、单项选择题（本大题 7 小题，每小题 3 分，共 21 分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。1.关于氢原子的模型示意图如题 1 图所示，正确的是（）AB           C D2.关于安全用电，下列说法中正确的是（ ）A.用试电笔辨别火线和零线时，手指不能接触试电笔尾的金属B.多个大功率的用电器可同时使用一个插座C.发现有人触电时，应先切断电源D.家庭电路如果发生跳闸，一定是因为发生了短路3.关于题   3 图所示的四幅图，下列说法中正确的是（  ）A.甲图，软木塞飞出时，管内气体的内能转化为软木塞的机械能B.乙图，工人锯木头，是通过热传递使木头的内能改变C.丙图，迅速下压活塞，是通过热传递改变筒内空气的内能D.丁图，冬天我们使用暖水袋取暖是通过做功的方式实现的 4.我国航母舰载机起飞采用了自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，题4图中与弹射车工作原理一致的是（     ）5.题5   图是汽车日间行车灯的电路图。当汽车启动时，S1 闭合，日间行车灯 L1立即亮起，再闭合 S2，车前大灯 L2 也亮起。以下所示的电路图中符合这一情况的是（     ）        A              B            C            D6．题6图所示的电路中，当开关S闭合后(　 　)A. 电压表的示数不变，电流表的示数变大 B. 电压表的示数变大，电流表的示数不变C. 电压表和电流表的示数都变大 D. 电压表和电流表的示数都变小 7.如题 7 图甲是小东同学“探究电流与电压关系”的电路图，闭合开关 S 后，滑动变阻器的滑片P 从a 端移至b端的过程中,电流表和电压表的示数变化关系如题7图乙所示，则(      )A.R0 的电阻值是 0.2ΩB.该电路最小功率 0.05WC.滑动变阻器的最大电阻是 5ΩD.定值电阻 R0 的电功率逐渐增大
