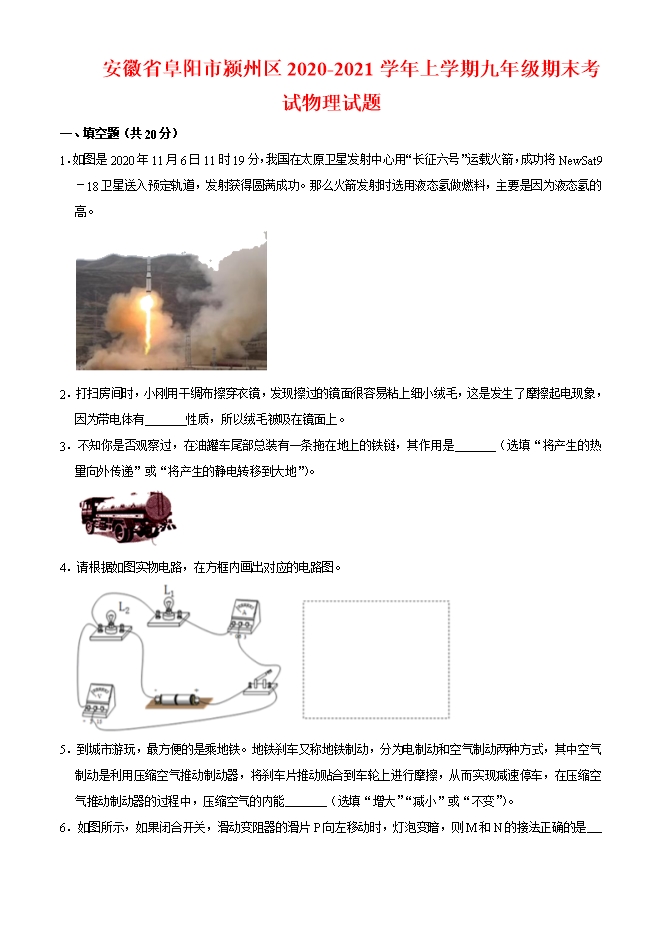

【内容简介】1．如图是2020年11月6日11时19分，我国在太原卫星发射中心用“长征六号”运载火箭，成功将NewSat9﹣18卫星送入预定轨道，发射获得圆满成功。那么火箭发射时选用液态氢做燃料，主要是因为液态氢的　   　高。2．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是发生了摩擦起电现象，因为带电体有　   　性质，所以绒毛被吸在镜面上。3．不知你是否观察过，在油罐车尾部总装有一条拖在地上的铁链，其作用是　   　（选填“将产生的热量向外传递”或“将产生的静电转移到大地”）。 4．请根据如图实物电路，在方框内画出对应的电路图。5．到城市游玩，最方便的是乘地铁。地铁刹车又称地铁制动，分为电制动和空气制动两种方式，其中空气制动是利用压缩空气推动制动器，将刹车片推动贴合到车轮上进行摩擦，从而实现减速停车，在压缩空气推动制动器的过程中，压缩空气的内能　   　（选填“增大”“减小”或“不变”）。6．如图所示，如果闭合开关，滑动变阻器的滑片P向左移动时，灯泡变暗，则M和N的接法正确的是　   　（选填“M接A，N接D”“M接A，N接B”或“M接B，N接C”）。 7．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象，根据图象可以得到的结论是　   　。 8．如图所示，电源是由三节新干电池串联组成的电池组，当闭合开关S后，电压表的示数如图所示，则L2两端的电压是　   　V。 9．用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化关系如图所示，据此判断甲物质10min吸收的热量为　   　J．（c水＝4.2×103J/（kg•℃）） 10．如图所示，电源两端电压保持不变，电阻R1的阻值为10Ω。当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A，则电源两端的电压是　   　V。
