[精品]2020-2021学年人教版九年级物理全册单元重点题型精选:第17章 欧姆定律(原卷版和解析版)

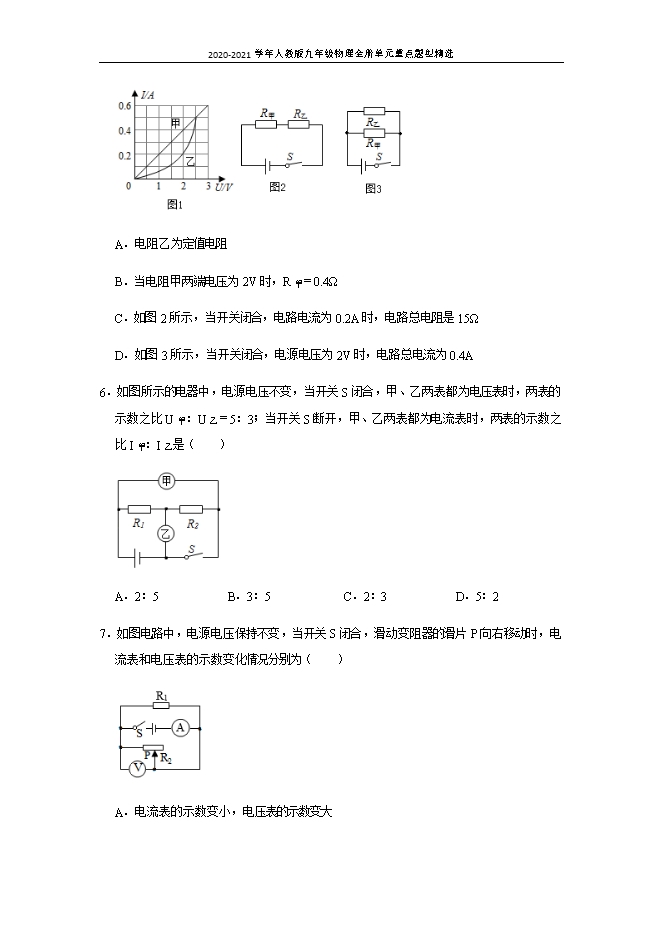

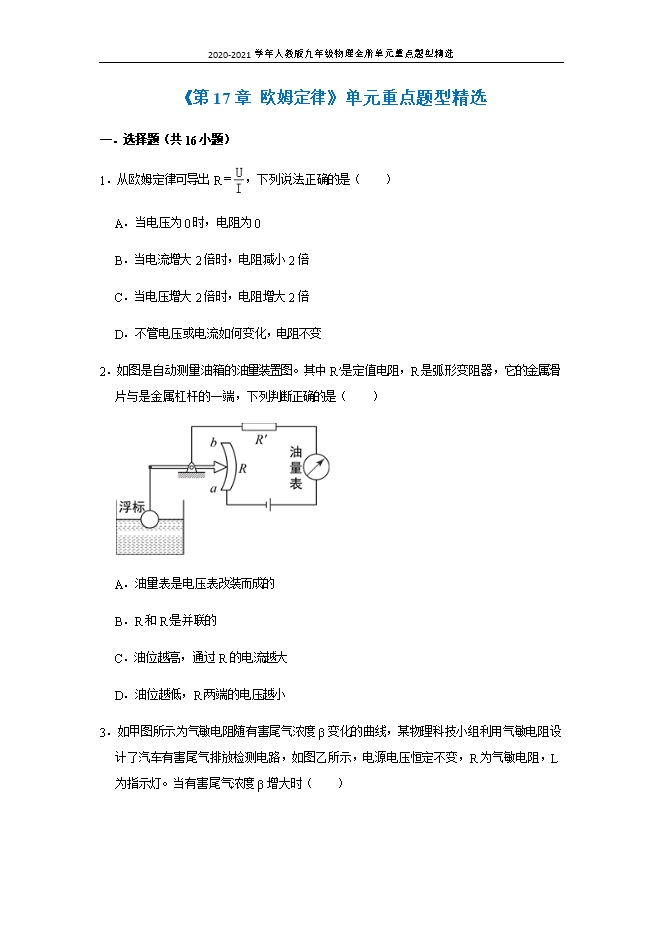

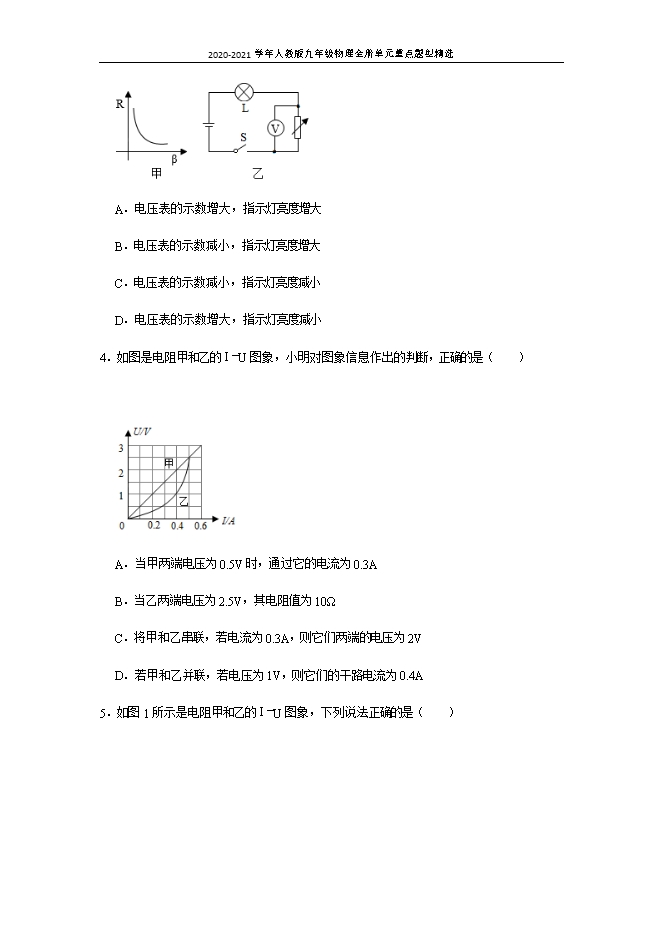

【内容简介】1.从欧姆定律可导出R= ,下列说法正确的是( )A.当电压为0时,电阻为0B.当电流增大2倍时,电阻减小2倍C.当电压增大2倍时,电阻增大2倍D.不管电压或电流如何变化,电阻不变解:电阻是导体本身的一种性质,只与导体的材料、长度、横截面积和温度有关,与两端的电压和通过的电流无关,所以,当电压为0时、电流增大2倍时或电压增大2倍时,电阻的阻值不变,故ABC错误,D正确。故选:D。2.如图是自动测量油箱的油量装置图。其中R′是定值电阻,R是弧形变阻器,它的金属滑片与是金属杠杆的一端,下列判断正确的是( ) A.油量表是电压表改装而成的B.R和R′是并联的C.油位越高,通过R的电流越大D.油位越低,R两端的电压越小解:A.图中油量表串联在电路中,是由电流表改装而成的,故A错误。B.由电路图可知,R和R′依次串联,电流只有一条路径,则两电阻是串联的,故B错误;C.油位越高,浮标上移,滑片下移,接入电路中的电阻变小,电路中的总电阻变小,由I= 可知,电路中的电流变大,即通过R的电流越大,故C正确;D.油位越低,浮标下移,滑片上移,接入电路中的电阻变大,电路中的总电阻变大,由I= 可知,电路中的电流变小,由U=IR可知,R′两端的电压变小,因串联电路中总电压等于各分电压之和,所以R两端的电压越大,故D错误。故选:C。3.如甲图所示为气敏电阻随有害尾气浓度β变化的曲线,某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯。当有害尾气浓度β增大时( ) A.电压表的示数增大,指示灯亮度增大B.电压表的示数减小,指示灯亮度增大C.电压表的示数减小,指示灯亮度减小D.电压表的示数增大,指示灯亮度减小解:由电路图可知,两电阻串联,电压表测气敏电阻两端的电压,由图甲可知,当有害尾气浓度增大时,气敏电阻的阻值将变小,电路的总电阻变小,由I= 可知,电路中的电流变大,由U=IR可知,灯泡L两端的电压变大,故指示灯亮度增大;故CD错误;因串联电路中总电压等于各分电压之和,所以,气敏电阻R两端的电压变小,即电压表的示数变小;故A错误,B正确。故选:B。4.如图是电阻甲和乙的I﹣U图象,小明对图象信息作出的判断,正确的是( ) A.当甲两端电压为0.5V时,通过它的电流为0.3AB.当乙两端电压为2.5V,其电阻值为10ΩC.将甲和乙串联,若电流为0.3A,则它们两端的电压为2VD.若甲和乙并联,若电压为1V,则它们的干路电流为0.4A解:A.由图象可知,当甲两端电压为0.5V时,通过它的电流为0.1A,故A错误;B.由图象可知,当乙两端电压为2.5V时,通过的电流为0.5A,由I= 可得,乙的阻值R乙= = =5Ω,故B错误;
只能预览部分内容,查看全部内容需要下载哦~
