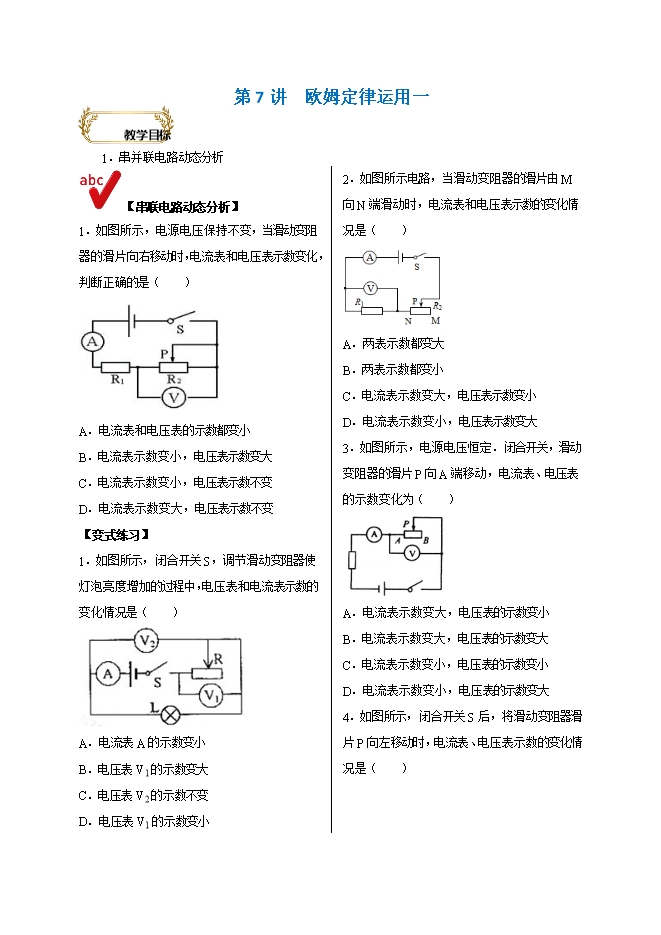

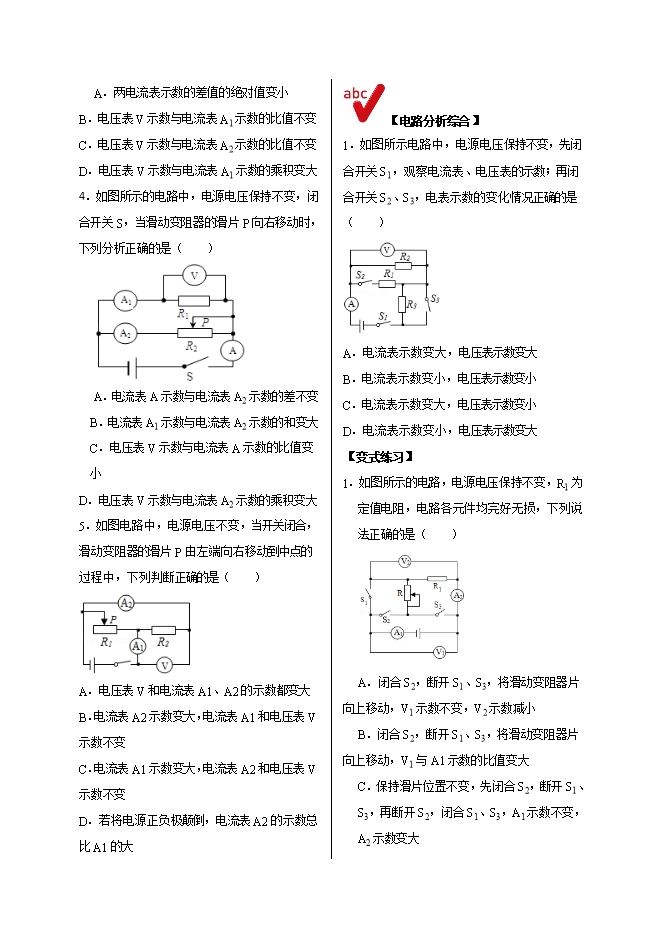

【内容简介】【串联电路动态分析】1．如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是（　　） A．电流表和电压表的示数都变小B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变大，电压表示数不变【解答】解：如图，∵R1和R2串联，电压表测量R2两端的电压，∴U＝U1+U2；当滑片P向右移动时，滑动变阻器连入的电阻变大，总电阻增大，∵电源电压U保持不变∴由欧姆定律 可知，电路中的电流变小，得出电流表的示数变小。由串联电路的分压关系 可知，电阻越大，分压越大，滑动变阻器两端的电压变大，得出电压表的示数变大。故选：B。【变式练习】1．如图所示，闭合开关S，调节滑动变阻器使灯泡亮度增加的过程中，电压表和电流表示数的变化情况是（　　） A．电流表A的示数变小B．电压表V1的示数变大C．电压表V2的示数不变D．电压表V1的示数变小【解答】解：移动滑片，灯泡亮度增加，说明灯泡两端电压变大，电压表V2示数变大，由串联电路特点可知，滑动变阻器电压变小，电压表V1示数变小；灯泡电压变大，电阻不变，由欧姆定律可知，通过灯泡的电流变大，电流表示数变大；故选：D。2．如图所示电路，当滑动变阻器的滑片由M向N端滑动时，电流表和电压表示数的变化情况是（　　） A．两表示数都变大                B．两表示数都变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大【解答】解：方法①：当滑片向N滑动时，电阻变小→电路总电阻变小→电源电压一定，电流就变大，即电流表示数变大→依据U＝IR，R1的阻值不变，电流变大，所以电压变大，即电压表示数变大。方法②：当滑片向N滑动时，电阻变小→电路总电阻变小→电源电压一定，电流就变大，即电流表示数变大；R1阻值不变，R2阻值变小，导致R1占总电阻的比例变大→串联电路中按电阻的比例分配电压，所以R1分得的电压变大，即电压表示数变大。故选：A。3．如图所示，电源电压恒定．闭合开关，滑动变阻器的滑片P向A端移动，电流表、电压表的示数变化为（　　） A．电流表示数变大，电压表的示数变小B．电流表示数变大，电压表的示数变大C．电流表示数变小，电压表的示数变小D．电流表示数变小，电压表的示数变大【解答】解：滑片向A移动，滑动变阻器接入电阻变小，则总电阻减小；由欧姆定律可得，电路中电流增大；则由欧姆定律可得定值电阻两端的电压增大，因总电压不变，则滑动变阻器两端的电压减小，即电压表示数减小；故选：A。4．如图所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表、电压表示数的变化情况是（　　） A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表、电流表的示数都增大D．电压表、电流表的示数都减小【解答】解：根据公式I＝ ，电源电压不变，当滑动变阻器的滑片P向左移动过程中，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；电阻R的阻值不变，根据公式U＝IR，电流变大，则电阻R两端的电压变大，则电压表示数变大。故选：C。5．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（　　） A．电压表V2示数与电流表A示数比值变大B．电流表A示数变大，电压表V1变大C．电压表V1示数与电流表A示数比值变小D．电流表A示数变大，电压表V2变大【解答】解：由电路图可知，R1和R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。当开关S闭合，滑片由a端向b端移动的过程中，其接入电路中的电阻变小，电路中的总电阻变小，由I＝ 可知，电路中的电流变大，即电流表的示数变大；因电压表V2示数与电流表A示数比值等于滑动变阻器接入电路的阻值，因此比值变小，故A错误；由U＝IR可知，R1两端电压变大，即V1示数变大，故B正确；因电压表V1示数与电流表A示数比值等于R1的阻值，所以，滑片移动时，电压表示数与电流表示数的比值不变，故C错误；
