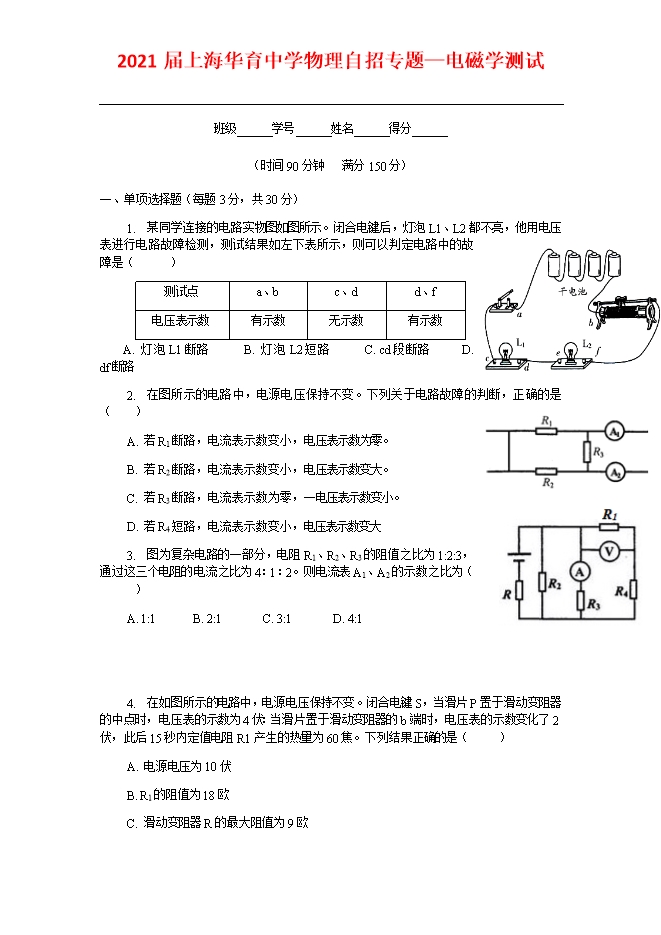

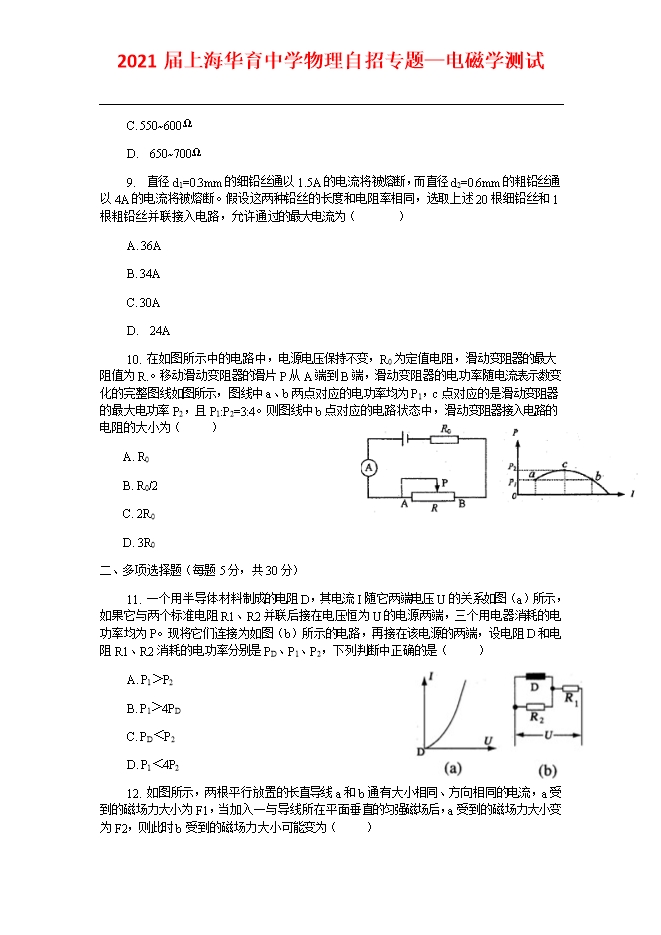

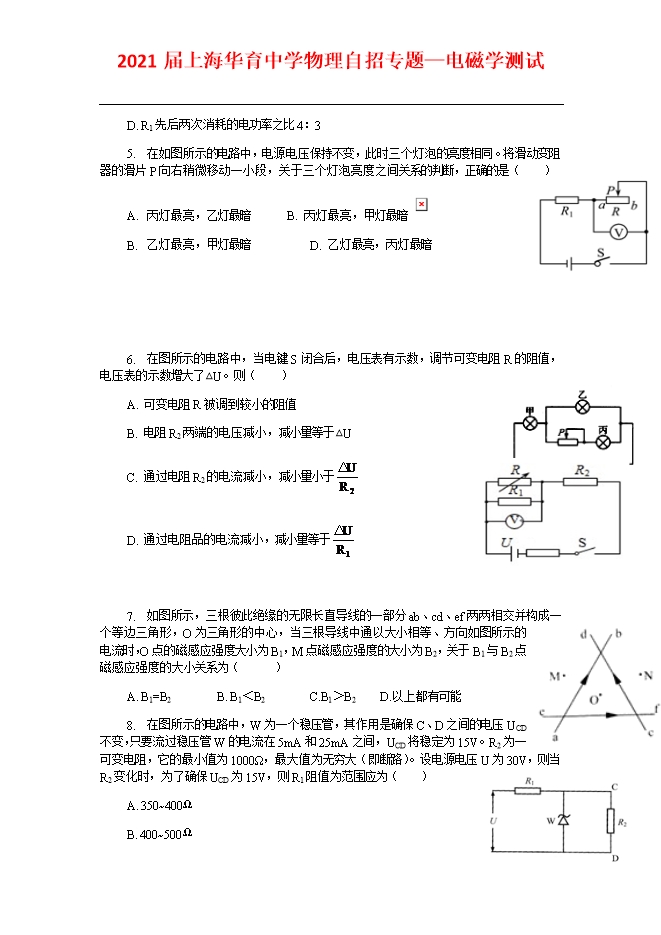

【内容简介】1.某同学连接的电路实物图如图所示。闭合电键后，灯泡L1、L2都不亮，他用电压表进行电路故障检测，测试结果如左下表所示，则可以判定电路中的故障是（）测试点a、bc、dd、f电压表示数有示数无示数有示数A. 灯泡L1断路B. 灯泡L2短路C. cd段断路D. df断路2.在图所示的电路中，电源电压保持不变。下列关于电路故障的判断，正确的是（    ）A. 若R1断路，电流表示数变小，电压表示数为零。B. 若R2断路，电流表示数变小，电压表示数变大。C. 若R3断路，电流表示数为零，一电压表示数变小。D. 若R4短路，电流表示数变小，电压表示数变大3.图为复杂电路的一部分，电阻R1、R2、R3的阻值之比为1:2:3，通过这三个电阻的电流之比为4：1：2。则电流表A1、A2的示数之比为（   ）A. 1:1B. 2:1C. 3:1D. 4:14.在如图所示的电路中，电源电压保持不变。闭合电键S，当滑片P置于滑动变阻器的中点时，电压表的示数为4伏：当滑片置于滑动变阻器的b端时，电压表的示数变化了2伏，此后15秒内定值电阻R1产生的热量为60焦。下列结果正确的是（     ）A. 电源电压为10伏B. R1的阻值为18欧C. 滑动变阻器R的最大阻值为9欧D. R1先后两次消耗的电功率之比4：35.在如图所示的电路中，电源电压保持不变，此时三个灯泡的亮度相同。将滑动变阻器的滑片P向右稍微移动一小段，关于三个灯泡亮度之间关系的判断，正确的是（    ）A.丙灯最亮，乙灯最暗B. 丙灯最亮，甲灯最暗 B.乙灯最亮，甲灯最暗D. 乙灯最亮，丙灯最暗6.在图所示的电路中，当电键S闭合后，电压表有示数，调节可变电阻R的阻值，电压表的示数增大了△U。则（    ）A. 可变电阻R被调到较小的阻值B. 电阻R2两端的电压减小，减小量等于△UC. 通过电阻R2的电流减小，减小量小于 D. 通过电阻品的电流减小，减小量等于 7.如图所示，三根彼此绝缘的无限长直导线的一部分ab、cd、ef两两相交并构成一个等边三角形，O为三角形的中心，当三根导线中通以大小相等、方向如图所示的电流时，O点的磁感应强度大小为B1，M点磁感应强度的大小为B2，关于B1与B2点磁感应强度的大小关系为（  ）A. B1=B2B. B1＜B2C.B1＞B2D.以上都有可能8.在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压UCD不变，只要流过稳压管W的电流在5mA和25mA之间，UCD将稳定为15V。R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。设电源电压U为30V，则当R2变化时，为了确保UCD为15V，则R1阻值为范围应为（   ）A. 350~400ΩB. 400~500ΩC. 550~600ΩD.  650~700Ω9.直径d1=0.3mm的细铅丝通以1.5A的电流将被熔断，而直径d2=0.6mm的粗铅丝通以4A的电流将被熔断。假设这两种铅丝的长度和电阻率相同，选取上述20根细铅丝和1根粗铅丝并联接入电路，允许通过的最大电流为（   ）A. 36AB. 34AC. 30AD.  24A10.在如图所示中的电路中，电源电压保持不变，R0为定值电阻，滑动变阻器的最大阻值为R.。移动滑动变阻器的滑片P从A端到B端，滑动变阻器的电功率随电流表示数变化的完整图线如图所示，图线中a、b两点对应的电功率均为P1，c点对应的是滑动变阻器的最大电功率P2，且P1:P2=3:4。则图线中b点对应的电路状态中，滑动变阻器接入电路的电阻的大小为（   ）
