【精品】2021年中考物理电学满分训练15讲:第4讲 欧姆定律一(简单计算及动态分析)(原卷版和解析版)

ID:138538 2020年11月22日 资料纠错 有奖上传 收藏

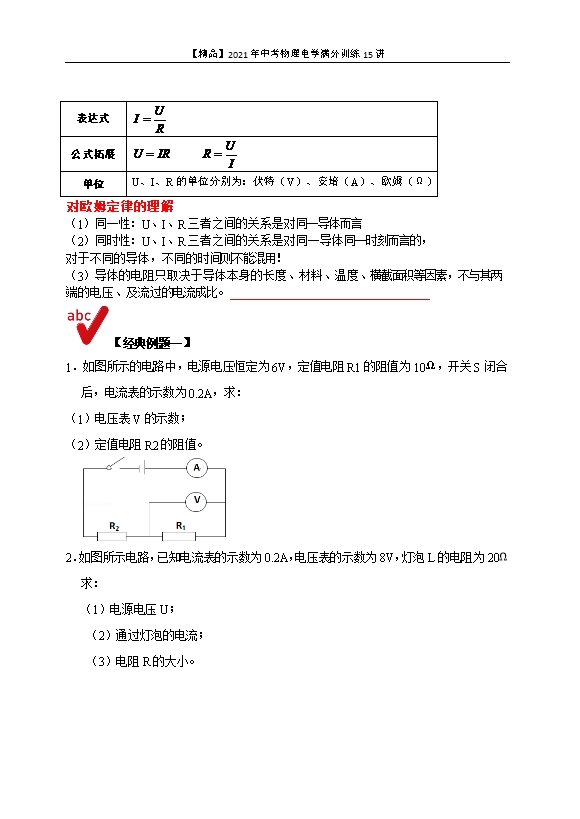

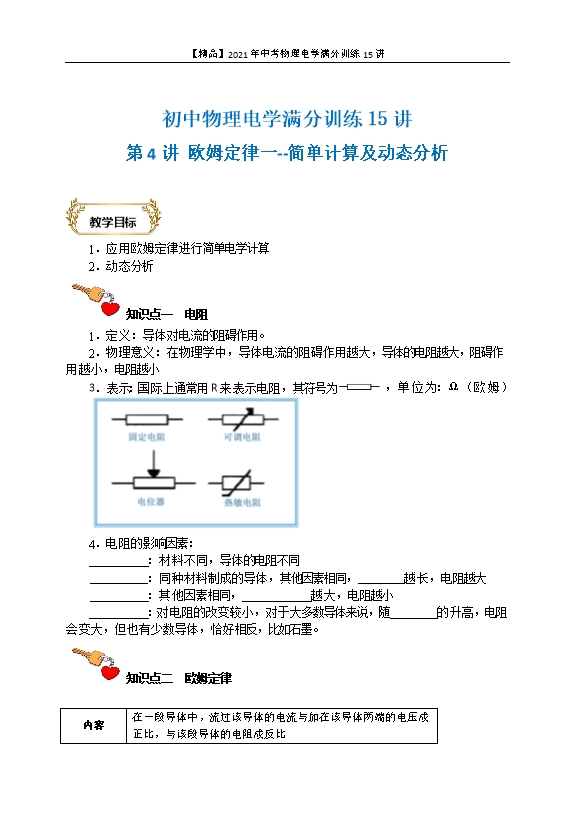

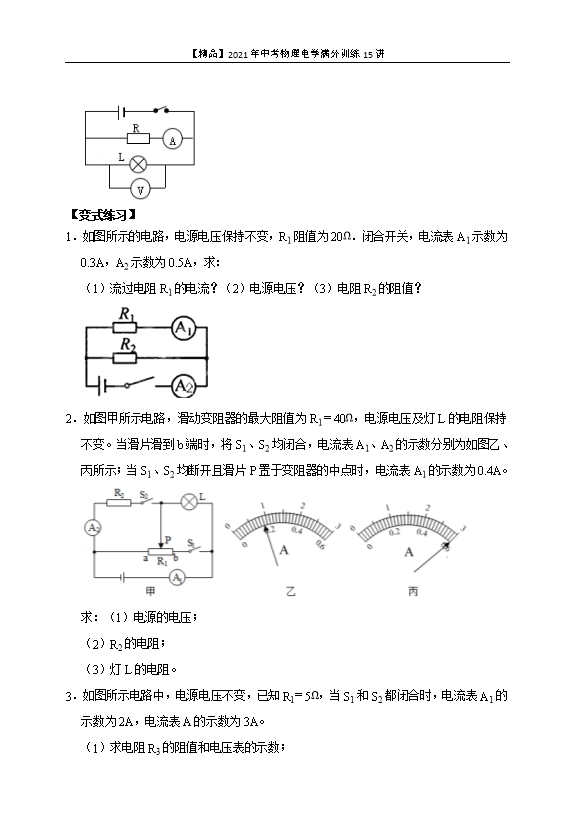

【内容简介】知识点一  电阻1.定义:导体对电流的阻碍作用。2.物理意义:在物理学中,导体电流的阻碍作用越大,导体的电阻越大,阻碍作用越小,电阻越小3.表示:国际上通常用R来表示电阻,其符号为 ,单位为:Ω(欧姆) 4.电阻的影响因素:          :材料不同,导体的电阻不同          :同种材料制成的导体,其他因素相同,        越长,电阻越大          :其他因素相同,            越大,电阻越小          :对电阻的改变较小,对于大多数导体来说,随        的升高,电阻会变大,但也有少数导体,恰好相反,比如石墨。 知识点二  欧姆定律内容在一段导体中,流过该导体的电流与加在该导体两端的电压成正比,与该段导体的电阻成反比表达式 公式拓展       单位U、I、R的单位分别为:伏特(V)、安培(A)、欧姆(Ω)对欧姆定律的理解(1)同一性:U、I、R三者之间的关系是对同一导体而言(2)同时性:U、I、R三者之间的关系是对同一导体同一时刻而言的,对于不同的导体,不同的时间则不能混用!(3)导体的电阻只取决于导体本身的长度、材料、温度、横截面积等因素,不与其两端的电压、及流过的电流成比。                                【经典例题一】1.如图所示的电路中,电源电压恒定为6V,定值电阻R1的阻值为10Ω,开关S闭合后,电流表的示数为0.2A,求:(1)电压表V的示数;(2)定值电阻R2的阻值。 【解答】解:由电路图可知,R1与R2串联,电压表V测R1两端的电压,电流表测电路中的电流。(1)由I= 可得,电压表V的示数即R1两端的电压:U1=IR1=0.2A×10Ω=2V;(2)因串联电路中总电压等于各分电压之和,所以,R2两端的电压:U2=U﹣U1=6V﹣2V=4V;由I= 可得,电阻R2的阻值:R2= = =20Ω。2.如图所示电路,已知电流表的示数为0.2A,电压表的示数为8V,灯泡L的电阻为20Ω求:(1)电源电压U; (2)通过灯泡的电流; (3)电阻R的大小。 【解答】解:由电路图可知,电阻R与灯泡L并联,电压表测电源的电压,电流表测通过R的电流。(1)由电压表的示数8V可知,电源的电压U=8V;(2)因并联电路中各支路两端的电压相等,所以,通过灯泡的电流:IL= = =0.4A;(3)R的阻值:R= = =40Ω。【变式练习】1.如图所示的电路,电源电压保持不变,R1阻值为20Ω.闭合开关,电流表A1示数为0.3A,A2示数为0.5A,求:(1)流过电阻R1的电流?(2)电源电压?(3)电阻R2的阻值?
