福建省5年(2016-2020)中考1年模拟物理真题分类汇编:专题12 电路 电流 电压 电阻(原卷版和解析版)

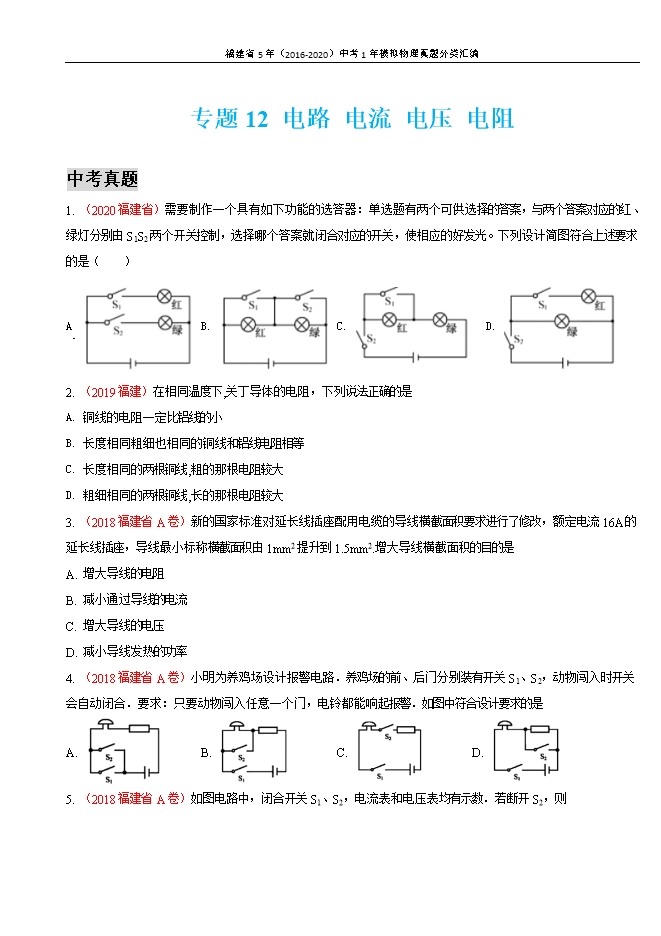

【内容简介】1. (2020福建省)需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红、绿灯分别由S1S2两个开关控制,选择哪个答案就闭合对应的开关,使相应的好发光。下列设计简图符合上述要求的是( )A B. C. D. 【答案】A【解析】【详解】A.两只灯泡并联,一个开关闭合只有一只灯泡发光,另外一个不受影响,符合题意;B.两个开关都断开时,两个灯泡都发光,闭合其中一个开关,另一个灯亮,两个开关都闭合,会发生电源短路,不符合题意;C.闭合开关S2,两个灯泡都发光,只闭合开关S1,两灯都不亮,不符合题意;D.只闭合开关S1,红灯不亮,只闭合开关S2,绿灯亮,不符合题意。故选A。2. (2019福建)在相同温度下,关丁导体的电阻,下列说法正确的是A. 铜线的电阻一定比铝线的小B. 长度相同粗细也相同的铜线和铝线电阻相等C. 长度相同的两根铜线,粗的那根电阻较大D. 粗细相同的两根铜线,长的那根电阻较大【答案】D【解析】【详解】电阻是导体自身的一种特性,它由导体的材料、长度、横截面积和温度决定,与加在导体两端的电压和通过导体的电流大小无关。A. 由于没有控制导体长度和粗细相同,所以不能说铜导线的电阻一定比铝导线的电阻大,故错误;B. 长度相同,粗细也相同的铜线、铝线,材料不同,电阻不相等,故错误;C. 导线的材料和长度相同的两根铜线,粗的那根电阻较小,故错误;D. 导线的材料和横截面积相同,长的那根电阻较大,故正确。3. (2018福建省A卷)新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改,额定电流16A的延长线插座,导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是A. 增大导线的电阻B. 减小通过导线的电流C. 增大导线的电压D. 减小导线发热的功率【答案】D【解析】解:A.延长线的材料和长度相同,增大导线横截面积可以减小导线的电阻,故A错误.B.延长线与用电器串联,通过导线的电流与插座上用电器消耗的电功率有关,无法判断通过导线电流的变化,故B错误.C.通过导线的电流一定时,导线的电阻减小,由U=IR可知,可以减小导线两端的电压,故C错误.D.通过导线的电流一定时,导线的电阻减小,由P=I2R可知,可以减小导线发热的功率,故D正确.答案为D.4. (2018福建省A卷)小明为养鸡场设计报警电路.养鸡场的前、后门分别装有开关S1、S2,动物闯入时开关会自动闭合.要求:只要动物闯入任意一个门,电铃都能响起报警.如图中符合设计要求的是A. B. C. D. 【答案】A【解析】解:由题意可知,只要动物闯入任意一个门,电铃都能响起报警,这说明这两个开关应该并联,故A符合题意为答案.点睛:串联电路中,各开关相互影响;并联电路中,各开关互不影响.据此结合题意来分析电路的连接方式.5. (2018福建省A卷)如图电路中,闭合开关S1、S2,电流表和电压表均有示数.若断开S2,则 A. 电流表示数变小,电压表示数变小B. 电流表示数变小,电压表示数变大C. 电流表示数变大,电压表示数变小D. 电流表示数变大,电压表示数变大【答案】A【解析】解:由图知,闭合开关S1、S2,灯泡L2被短路,电路中只有L1工作,电压表测量电源电压.此时电流表的示数为 ;若断开S2,L1和L2串联,电压表测量L1两端的电压,根据串联电路电压关系可知其示数小于电源电压,所以电压表示数变小;此时电流表示数 ;因 ,所以,电流表示数变小;故A正确为答案.点睛:开关的断开和闭合可以改变电路的连接方式.解答本题要注意:当开关S2闭合时,灯泡L2被短路,电路为只有L1的简单电路;当开关S2断开时,灯泡L1、L2串联,电压表测L1两端的电压。
