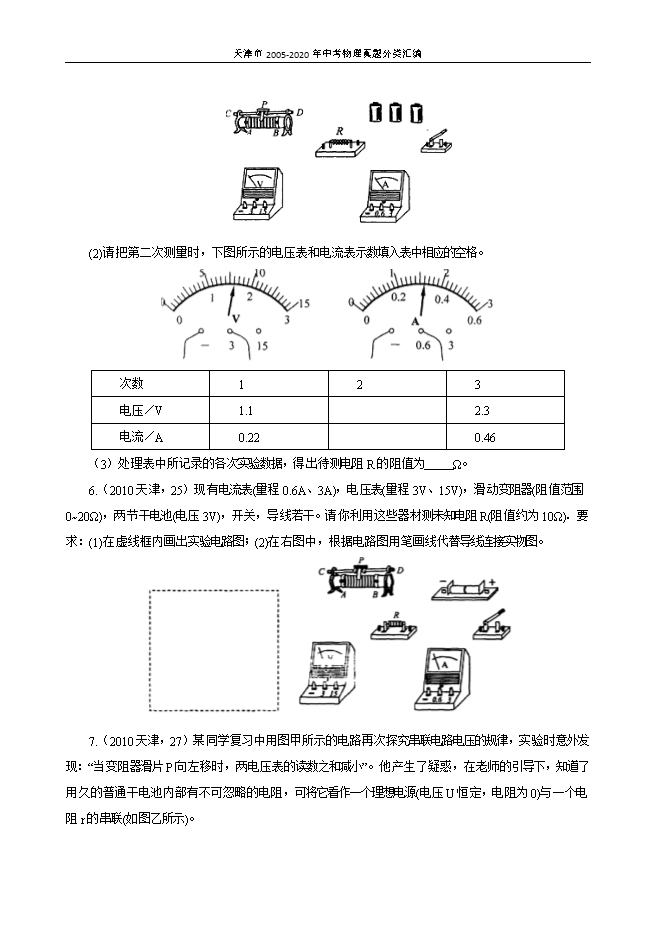

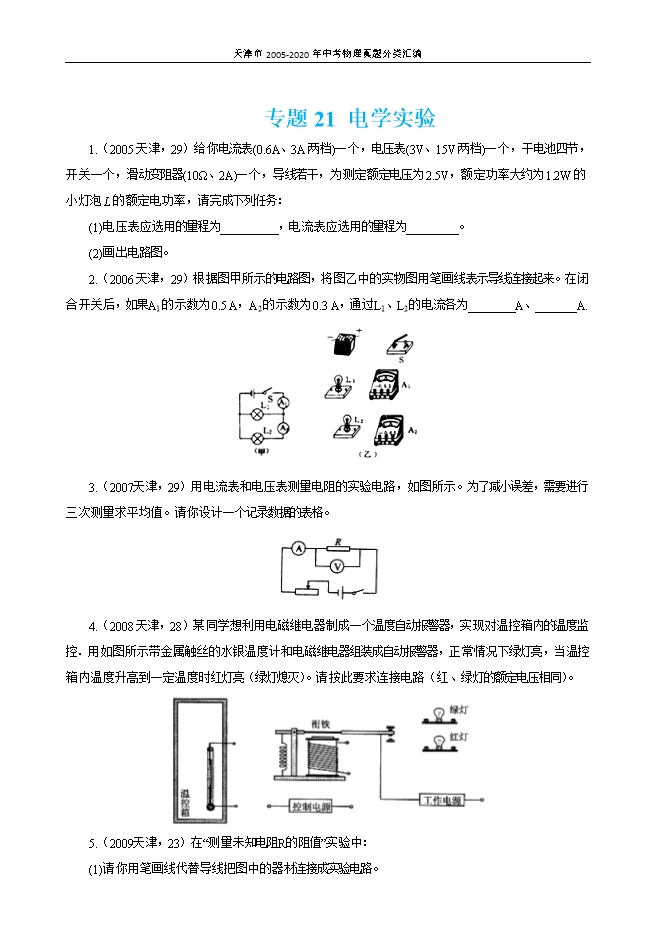

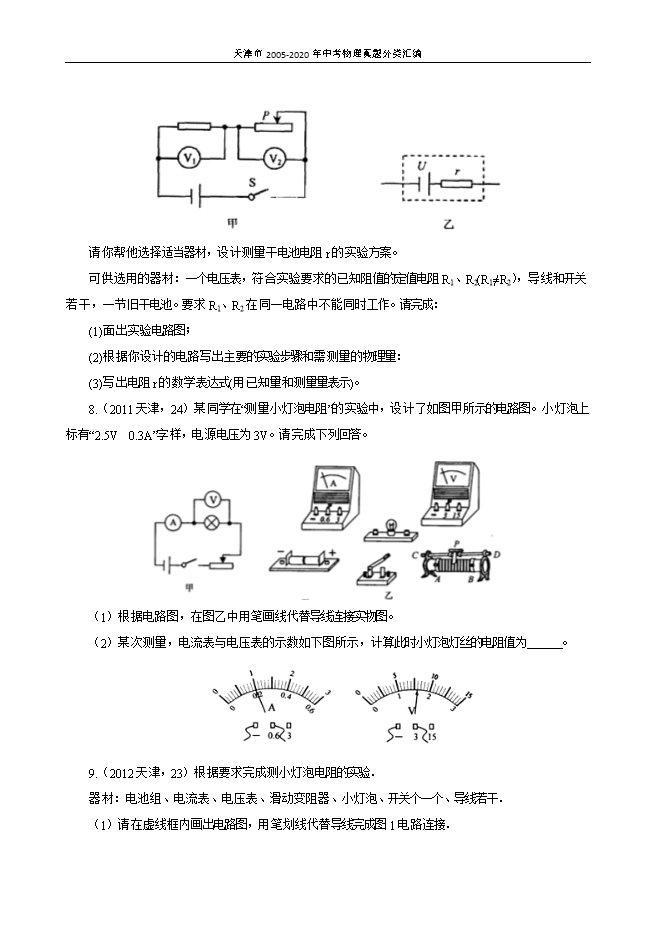

【内容简介】1.（2005天津，29）给你电流表(0.6A、3A两档)一个，电压表(3V、15V两档)一个，干电池四节，开关一个，滑动变阻器(10Ω、2A)一个，导线若干，为测定额定电压为2.5V，额定功率大约为1.2W的小灯泡L的额定电功率，请完成下列任务：(1)电压表应选用的量程为__________，电流表应选用的量程为_________。(2)画出电路图。【答案】（1）3V，0.6A；（2）图见解析。【解析】（1）测量小灯泡的电功率时，电压表并联在灯泡两端，灯泡额定电压为2.5V，故电压表选用0～3V量程；电流表串联在电路中，灯泡额定电流为I=P/U=1.2W/2.5V=0.48A，故电流表选用0～0.6A量程；（2）设计的电路图如下： 2.（2006天津，29）根据图甲所示的电路图，将图乙中的实物图用笔画线表示导线连接起来。在闭合开关后，如果A1的示数为0.5 A，A2的示数为0.3 A，通过L1、L2的电流各为________A、_______A. 【答案】（1）图见解析；（2）0.2、0.3。【解析】（1）从正极开始连接，经过开关、电流表A1后分支，一支经灯泡L1回到负极；另一支经电流表A2和L2回到负极，电路图如图所示：  （2）从电路图中可以看出，两只灯泡并联，电流表A1测量总电流；电流表A2测量通过灯泡L2的电流，根据并联电路电流关系，即干路电流等于各个支路电流之和，可得灯泡L2的电流为0.3A，灯泡L1的电流为0.5A-0.3A=0.2A。3.（2007天津，29）用电流表和电压表测量电阻的实验电路，如图所示。为了减小误差，需要进行三次测量求平均值。请你设计一个记录数据的表格。 【答案】见解析。【解析】电阻的测量是一种间接测量方法，要用到欧姆定律，测量出导体两端的电压与此时对应的电流，然后求出导体的电阻及平均值。根据一个物理量占据一列，每一次实验占据一行的原则去设计表格。直接测量的物理量有电压、电流，计算电阻，做三次实验求平均值。设计表格见下表： 4.（2008天津，28）某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时红灯亮（绿灯熄灭）。请按此要求连接电路（红、绿灯的额定电压相同）。 【答案】图见解析。【解析】当在正常工作的温度范围内时，水银与金属丝断开，电磁铁断电没有磁性，绿灯所在电路接通，绿灯亮；当温度升高，水银达到金属丝下端时，水银是导体，电磁铁通电有磁性，把衔铁吸引下来，红灯所在电路接通，红灯亮，发出报警信号．电路图如下： 5.（2009天津，23）在“测量未知电阻R的阻值”实验中：(1)请你用笔画线代替导线把图中的器材连接成实验电路。 (2)请把第二次测量时，下图所示的电压表和电流表示数填入表中相应的空格。 次数123电压／V1.12.3电流／A0.220.46（3）处理表中所记录的各次实验数据，得出待测电阻R的阻值为     Ω。【答案】（1）图见解析；（2）1.6、0.32；（3）5【解析】（1）把干电池串联，由表格知，电压表选择0～3V量程，电流表选择0～0.6A量程。电流表与电阻串联，电压表与电阻并联，电流从电压表和电流表的正接线柱流入，从负接线柱流出。滑动变阻器选择一上一下与灯泡串联，开关串联在电路中，根据各元件连接方式连接电路，如图： （2）电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.6V；电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.32A。（3）根据R=U/I计算实验1、2、3的电阻分别为：5Ω、5Ω、5Ω，得出待测电阻R的阻值为5Ω。6.（2010天津，25）现有电流表(量程0.6A、3A)，电压表(量程3V、15V)，滑动变阻器(阻值范围0~20Ω)，两节干电池(电压3V)，开关，导线若干。请你利用这些器材测未知电阻R(阻值约为10Ω)．要求：(1)在虚线框内画出实验电路图；(2)在右图中，根据电路图用笔画线代替导线连接实物图。
