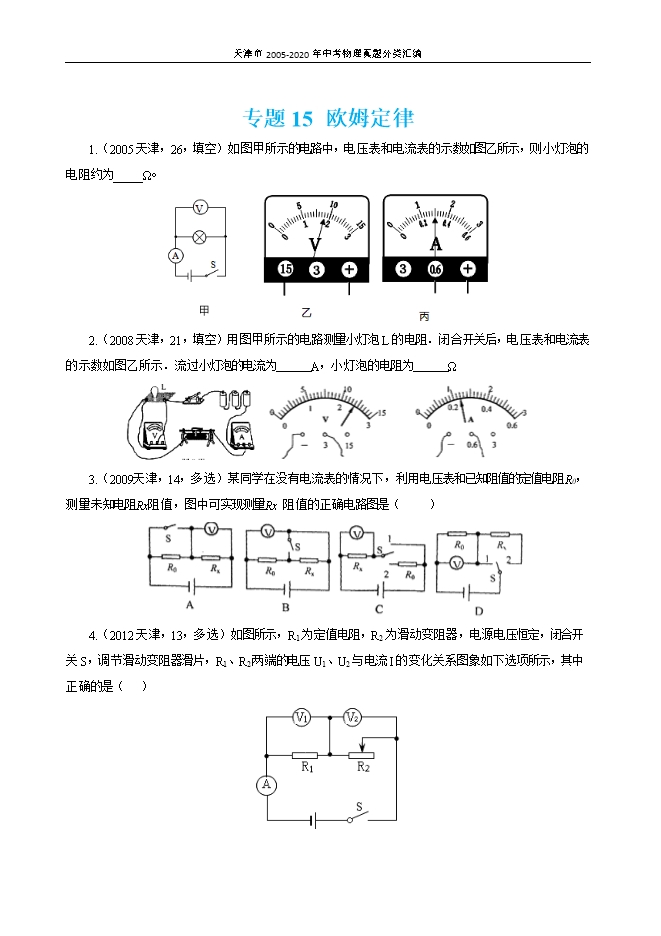

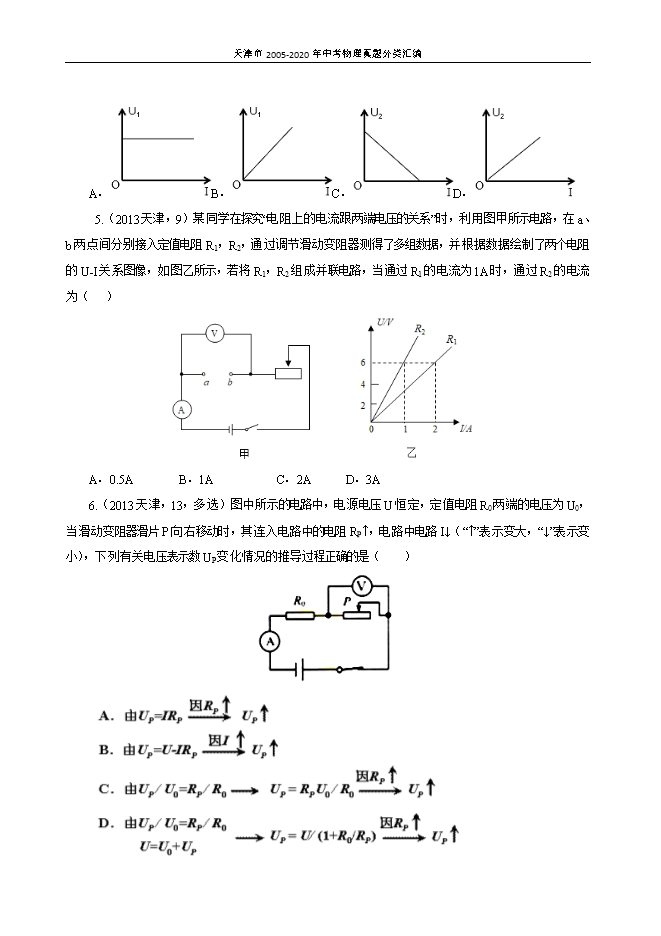

【内容简介】1.（2005天津，26，填空）如图甲所示的电路中，电压表和电流表的示数如图乙所示，则小灯泡的电阻约为_____Ω。 【答案】30【解析】由图知：I=0.3A，U=9V，由欧姆定律R＝U/I＝9V/0.3A=30Ω2.（2008天津，21，填空）用图甲所示的电路测量小灯泡L的电阻．闭合开关后，电压表和电流表的示数如图乙所示．流过小灯泡的电流为      A，小灯泡的电阻为      Ω    【答案】0.24；10【解析】由图知：I=0.24A，U=2.4V，由欧姆定律R＝U/I＝2.4V/0.24A=10Ω3.（2009天津，14，多选）某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中可实现测量Rx 阻值的正确电路图是（     ） 【答案】ACD【解析】A、闭合开关得到电源电压，断开开关得到Rx两端电压，根据R0可以得到电路中电流，然后根据欧姆定律得到待测电阻阻值，正确；B、无论开关断开还是闭合，得到都是电源电压，无法测得Rx两端电压和通过的电流，错误；C、开关置于1位置测得电源电压，置于2位置得到Rx两端电压，根据R0可以得到电路中电流,然后根据欧姆定律得到待测电阻阻值，正确；D、开关置于1位置测得电源电压，置于2位置得到R0两端电压，根据R0可以得到电路中电流,然后根据欧姆定律得到待测电阻阻值，正确。故选ACD4.（2012天津，13，多选）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定，闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图象如下选项所示，其中正确的是（   ） A． B． C． D．  【答案】BC【解析】当电路中的电流I变大时，定值电阻R1两端的电压U1=IR1变大，符合此要求的是B．滑动变阻器R2两端的电压U2=U-U1变小，符合此要求的是C．故选B、C5.（2013天津，9）某同学在探究“电阻上的电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点间分别接入定值电阻R1，R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图像，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（   ） A．0.5A        B．1A           C．2A      D．3A【答案】A【解析】根据U-I关系图象，可知R1的电流为1A时，R1两端的电压为3V；∵将R1、R2组成并联电路，则并联电路两端的电压相同，∴R2两端的电压也为3V，根据U-I关系图象，可知电压为3V时，通过R2的电流为0.5A．故选A6.（2013天津，13，多选）图中所示的电路中，电源电压U恒定，定值电阻R0两端的电压为U0，当滑动变阻器滑片P向右移动时，其连入电路中的电阻RP↑，电路中电路I↓（“↑”表示变大，“↓”表示变小），下列有关电压表示数UP变化情况的推导过程正确的是（    ）
