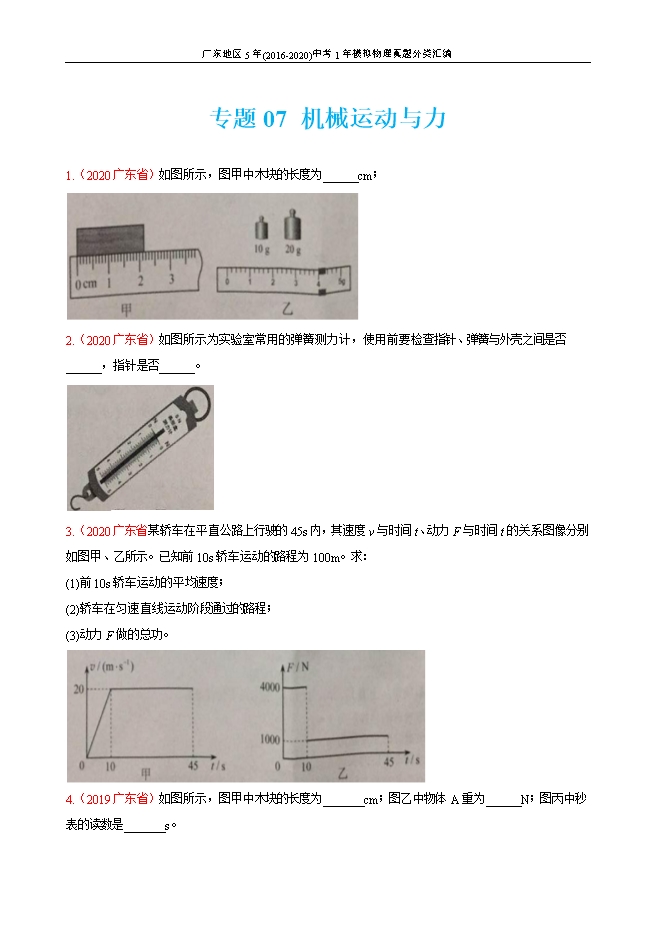

【内容简介】1.（2020广东省）如图所示，图甲中木块的长度为______cm； 【答案】    (1). 2.12    【解析】【详解】[1]由甲图知，刻度尺的分度值为1mm，木块的长度为2.12cm。2.（2020广东省）如图所示为实验室常用的弹簧测力计，使用前要检查指针、弹簧与外壳之间是否______，指针是否______。 【答案】    (1). 卡住    (2). 指零【解析】【详解】[1]弹簧测力计在使用前首先应轻轻拉动几次，目的是检查指针、弹簧与外壳之间是否卡住，避免造成测量不准。[2]其次使用前必须检查指针是否在零刻度线上，如果指针没有对准零刻度线，需要调零。3.（2020广东省某轿车在平直公路上行驶的45s内，其速度v与时间t、动力F与时间t的关系图像分别如图甲、乙所示。已知前10s轿车运动的路程为100m。求：(1)前10s轿车运动的平均速度；(2)轿车在匀速直线运动阶段通过的路程；(3)动力F做的总功。 【答案】(1)10m/s；(2)700m；(3)1.1×106J【解析】【详解】(1)前10s轿车运动的平均速度 (2)根据 可知，轿车在匀速直线运动阶段通过的路程 (3)动力F做的总功 答：(1)前10s轿车运动的平均速度是10m/s；(2)轿车在匀速直线运动阶段通过的路程是700m；(3)动力F做的总功为1.1×106J。4.（2019广东省）如图所示，图甲中木块的长度为_______cm；图乙中物体A重为______N；图丙中秒表的读数是_______s。 【答案】    (1). 1.93    (2). 1.2    (3). 335【解析】【详解】由图甲知，该刻度尺分度值为1mm，物体左端对应刻度为1.00cm，终点刻度为2.93cm（2.93cm~2.95cm均可），故木块的长度为2.93cm－1.00cm=1.93cm；由图乙知，该弹簧测力计的分度值为0.2N，由图读得此时示数为1.2N，故物体A重为1.2N；由图丙知，秒表的内圈读数为5min，外圈读数为35s，故最后读数为5min35s即335s。5.（2019深圳市）甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的s−t图象如图所示．下列说法正确的是（） A. 2~4s内乙做匀速直线运动B. 4s时甲、乙两物体 速度相等C. 0~4s内乙的平均速度为2m/sD. 3s时甲在乙的前方【答案】C【解析】【详解】此图像为s-t图像，先明确甲乙的运动状态，甲一直保持匀速直线运动，乙是先匀速直线运动后静止A．2~4s内，乙是静止状态，故A错误；B．4s时甲有一定的速度，乙是静止状态，速度不同，故B错误；C．0~4s乙运动的路程是8m，时间是4s，平均速度为 = =2m/s，故C正确；D．3s时，乙运动的路程是8m，甲运动的路程是6m，乙在甲前方，故D错误．6.（2019广州市）如图所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动，压缩弹簧运动到A点时，速度为vA，在方框内以点代M，画出M经过A点时的受力示意图(图中已标示了弹簧对M的弹力F)（      ） 【答案】 【解析】【详解】物体M在A点受到四个力的作用，分别是重力G、弹力F、支持力FN和摩擦力f．重力G的方向竖直向下；支持力FN的方向竖直向上，大小与重力大小相等；摩擦力的方向水平向右（因为物体M相对地面向左运动）．据上述各个力的情况可作出M经过A点时的受力示意图，如图所示：
