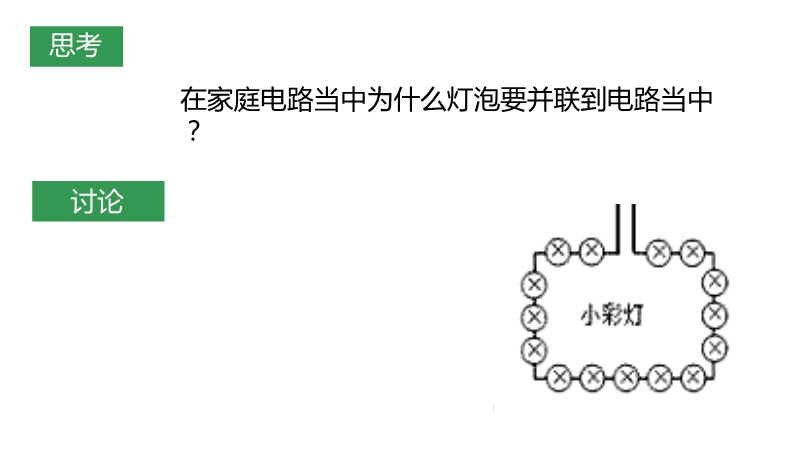

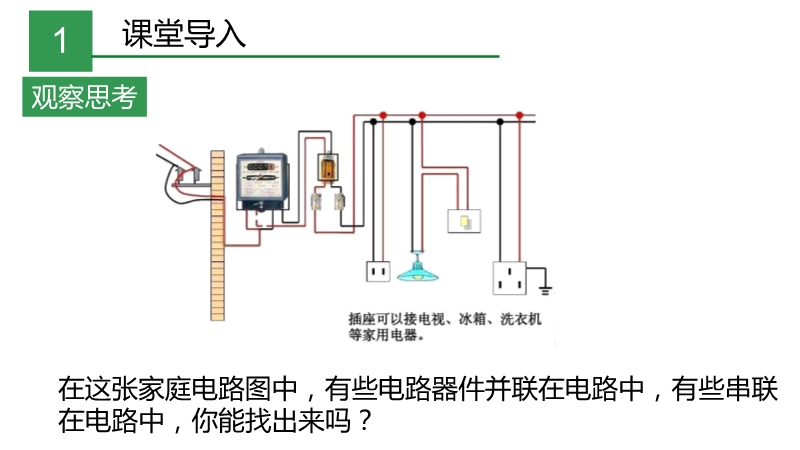

【内容简介】1．家用手电筒内三节新干电池串联的总电压是(　　)A．1.5V   B．3V    C．4.5V      D．6V 【答案】C【解析】因一节干电池的电压是1.5V，并且干电池串联的总电压等于等于各电池的电压之和，所以3节新干电池串联的总电压：U=3×1.5V=4.5V，故ABD不符合题意，C符合题意。故选C。2．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是(　　)A．L1两端电压为2V                B．L1两端电压为4V C．L2两端电压为4V                D．L1和L2两端电压之和为6V 【答案】B【解析】因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U-U2=6V-4V=2V综上所述，故ACD正确，ACD不符合题意，B错误，B符合题意。故选B。3．如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是(　　)A.L1灯短路          B．L2灯短路           C．L1灯灯丝断开           D．L2灯丝断开  【答案】A【解析】电路故障分为短路和断路，短路时，电路中有电流，并且电流较大；断路时，电路中无电流。当开关S闭合后，两表均有示数，过一会儿电流表示数突然变大，说明电路中电流变大，因此电路发生短路；又因为电压表示数变小，所以L1灯短路，故BCD不符合题意，A符合题意。故选A。4．如图所示的电路中，电源电压保持不变，当开关S闭合时，电压表示数将(    )A．变大    B．变小    C．不变    D．无法判断 【答案】C【解析】灯泡L1与L2并联在电源上，其两端的电压均等于电源电压，当S闭合或断开时，根据并联电路的特点可知，L2支路不影响L1支路，故ABD不符合题意，C符合题意。故选C。5． 小红同学在探究串联电路中电流规律的实验中，按图接好电路，闭合开关S后，发现灯L1、L2都不发光，电流表示数为零。是哪里发生了故障呢？他思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因．则电路的故障可能是(　　)A.电流表断路了       B．灯L1断路了         C．灯L2断路了        D．灯L2短路了 【答案】C【解析】电流表断路，灯泡都不亮，用电压表测量时，电流表无示数，电压表有示数，不合题意；灯L1断路了，当用电压表测量时，电压表会有示数，不合题意；灯L2断路了，当用电压表测量时，电压表与电路串联，电压表有示数，符合题意；灯L2短路了，则电路中有电流，灯L1会亮，电流表有示数，故ABD不合题意，C符合题意。故选C。
