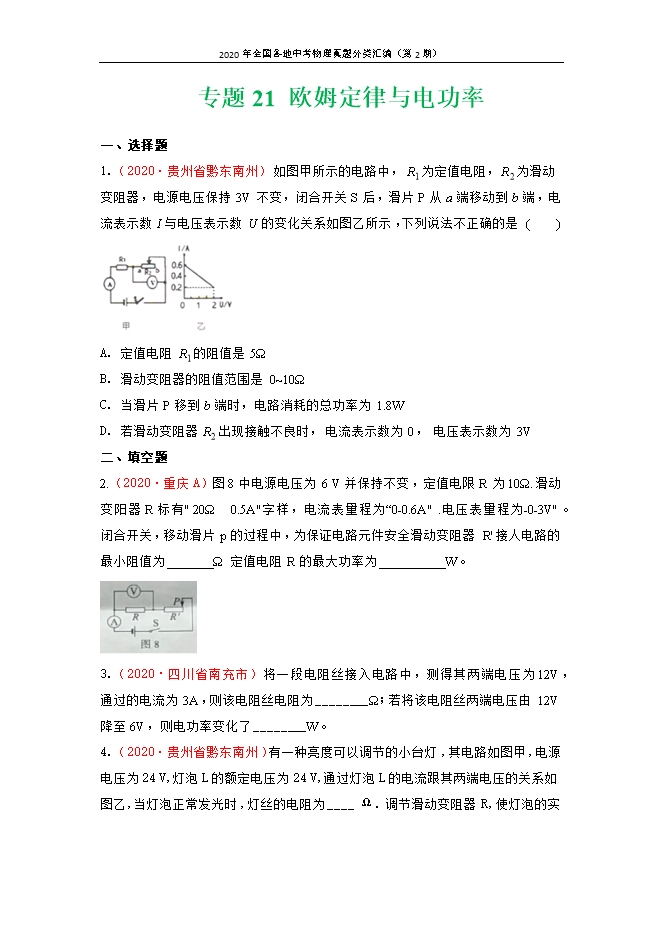

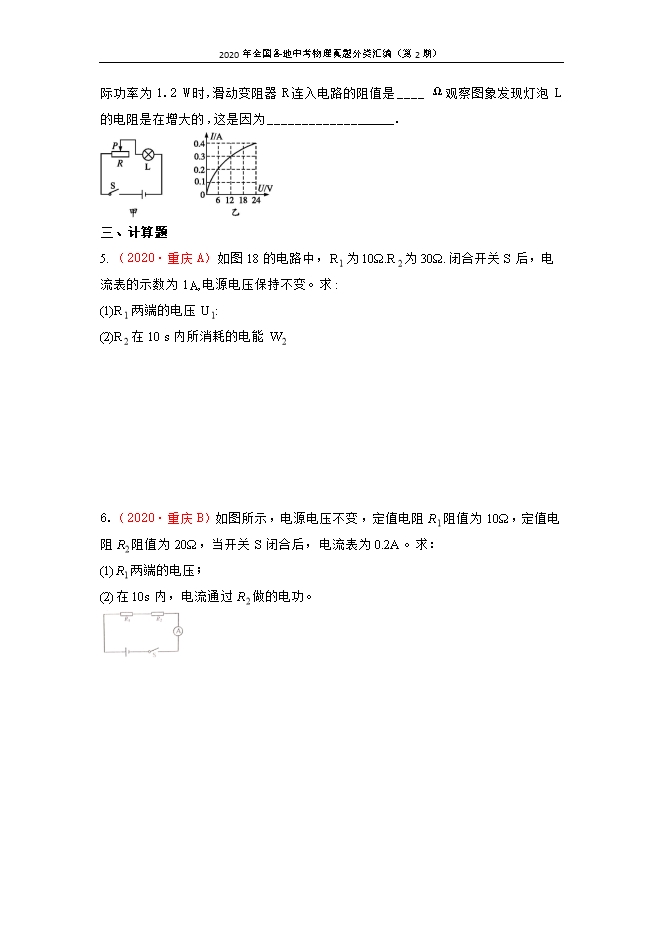

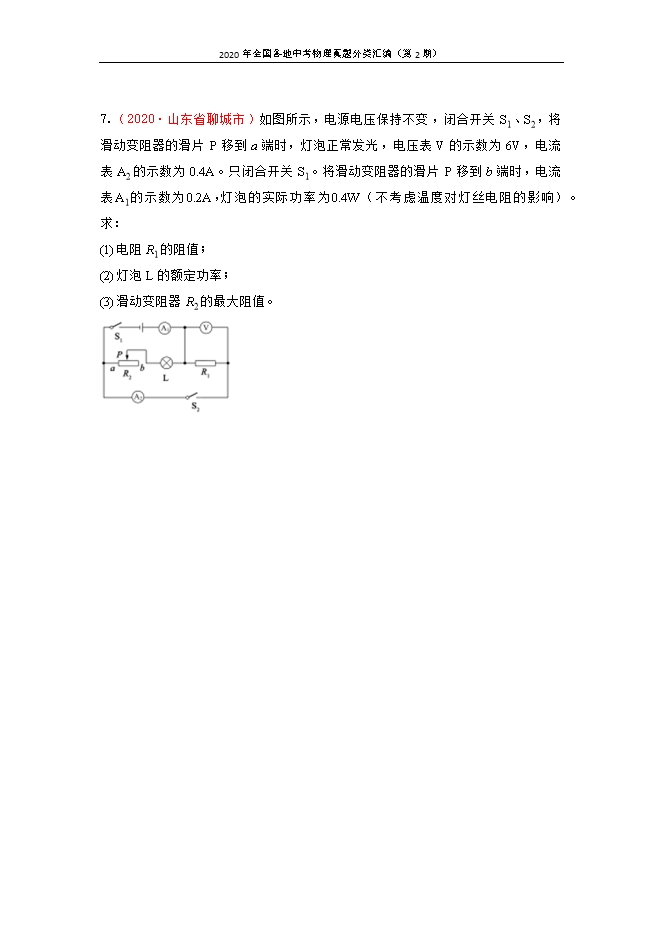

【内容简介】1.（2020•贵州省黔东南州）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持3V不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是 (　　) A. 定值电阻 R1的阻值是5ΩB. 滑动变阻器的阻值范围是0~10ΩC. 当滑片P移到b端时，电路消耗的总功率为1.8WD. 若滑动变阻器R2出现接触不良时，电流表示数为0， 电压表示数为3V【答案】C【解析】【详解】A．由图甲可知，两电阻串联，电压表测量R2两端的电压，电流表测量电路中的电流。当滑动变阻器接入电路中的阻值为0时，电路中电流最大，由图乙可知最大电流为0.6A，可得电源电压为 因串联电阻中总电压等于各分电压之和，所以，电源电压为 因电源电压不变，所以 所以可得 故A正确，A不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，电流为0.2A，电压表示数为2V，滑动变阻器的最大阻值为 所以，滑动变阻器的阻值范围是 0~10Ω，故B正确，B不符合题意；C．当滑片P移到b端时，滑动变阻器接入电路的阻值最大为10Ω，因为电阻R1的阻值为5Ω，所以此时电路中的总功率为 故C错误，C符合题意；D．若滑动变阻器R2出现接触不良时，即R2断路时，电路是串联电路，整个电路断路，所以电流表示数为0，此时电压表测量的就是电路总电压，总电压由选项A分析可知 所以电压表的示数为3V，故D正确，D不符合题意。故选C。二、填空题2.（2020•重庆A）图8中电源电压为6 V并保持不变，定值电限R为10Ω.滑动变阳器R标有" 20Ω  0.5A"字样，电流表量程为“0-0.6A" .电压表量程为-0-3V"。闭合开关，移动滑片p的过程中，为保证电路元件安全滑动变阻器R'接人电路的最小阻值为       Ω 定值电阻R的最大功率为          W。 答案：10Ω；0.9W解析:当电流最大为0.5A或定值电阻电压最大为3V时滑到变阻器电阻最小，定值电阻的电功率最大当U定=3V时； ,小于0.5A所以当电流等于0.3A时，滑动变阻器电阻最小，定值电阻的电功率最大   3.（2020•四川省南充市）将一段电阻丝接入电路中，测得其两端电压为12V，通过的电流为3A，则该电阻丝电阻为________Ω；若将该电阻丝两端电压由12V降至6V，则电功率变化了________W。
