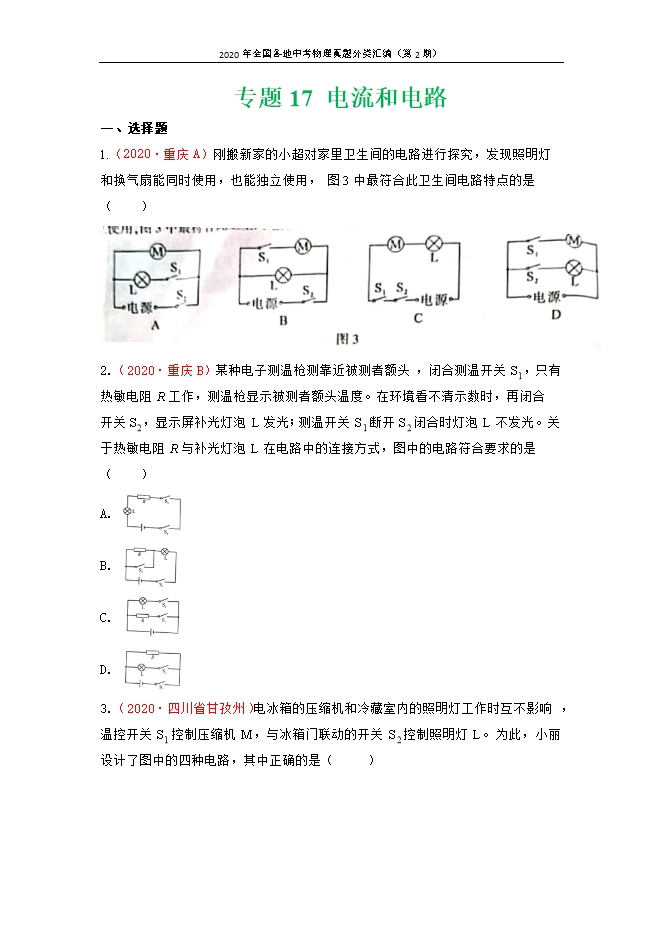

【内容简介】一、选择题1.（2020•重庆A）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（    ） 答案：D解析：文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，开关分别控制它们，故选D。2.（2020•重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（　　）A.  B.  C.  D.  【答案】D【解析】【详解】由题意可知，同时闭合开关S2和S1时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。故选D。3.（2020•四川省甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（　　）A.  B.  C.  D.  【答案】D【解析】【详解】A．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故A错误；B．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故B错误；C．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故C错误；D．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故D正确。故选D。
