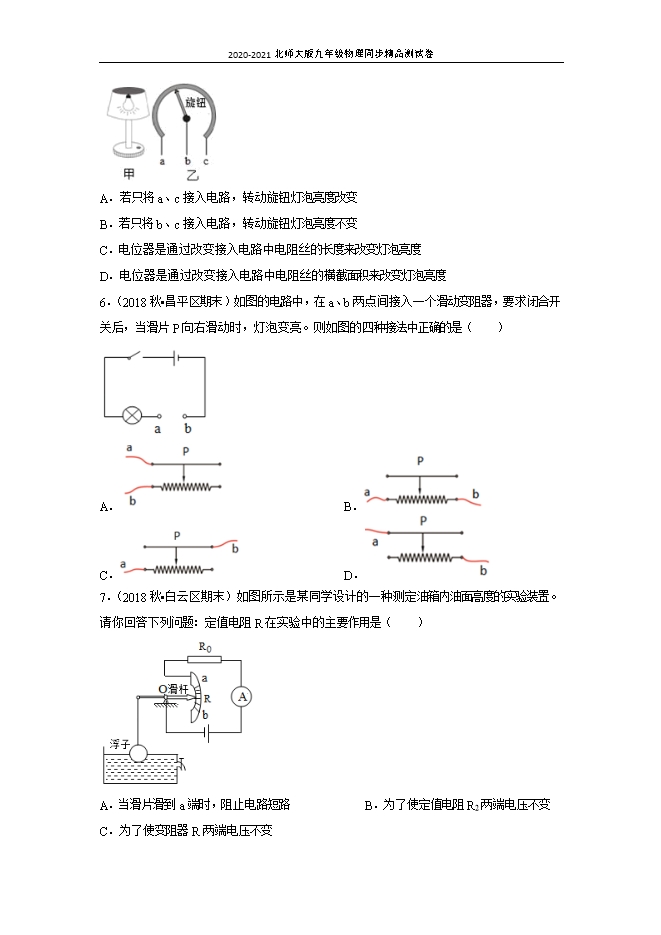

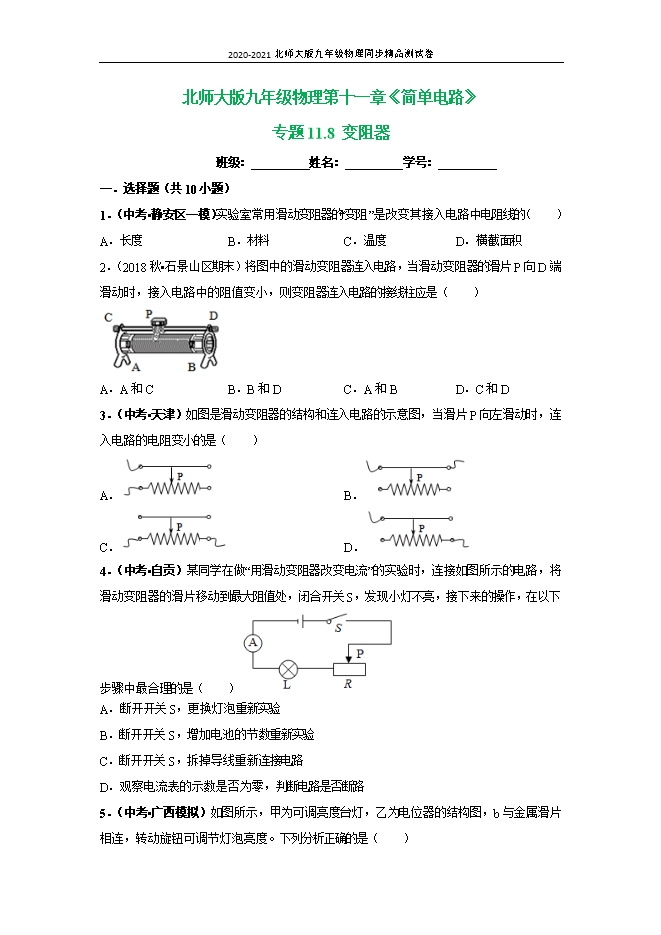

【内容简介】1．（中考•静安区一模）实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的（　　）A．长度B．材料C．温度D．横截面积【答案】A。【解析】滑动变阻器是通过改变接入电路部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度。2．（2018秋•石景山区期末）将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向D端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是（　　） A．A和CB．B和DC．A和BD．C和D【答案】B。【解析】A、当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向D端移动，接入电路的电阻线变长，即接入电路的电阻变大，故A错误；B、当B和D接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向D端移动，接入电路的电阻线变短，即接入电路的电阻变小，故B正确；C、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，故C错误；D、当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，故D错误。3．（中考•天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　）A． B． C． D． 【答案】A。【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。4．（中考•自贡）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　） A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路【答案】D。【解析】AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误。D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光；故D正确。5．（中考•广西模拟）如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　） A．若只将a、c接入电路，转动旋钮灯泡亮度改变B．若只将b、c接入电路，转动旋钮灯泡亮度不变C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度【答案】C。【解析】A、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故A错误；B、若只将b、c接入电路，滑片右边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，电阻大小变化，电路的电流发生变化，灯泡的亮度发生变化，故B错误；CD、电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故C正确，D错误。6．（2018秋•昌平区期末）如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。则如图的四种接法中正确的是（　　） A． B． C． D． 【答案】D。【解析】要使滑片右移时，灯泡变亮，电流变大，滑动变阻器接入电阻减小，则接入电路的必须为右侧部分，故滑动变阻器应接入右下的接线柱；因上面的两个接线柱都接在同一个导线上，故上面接线柱接哪一个均可，故D正确。
