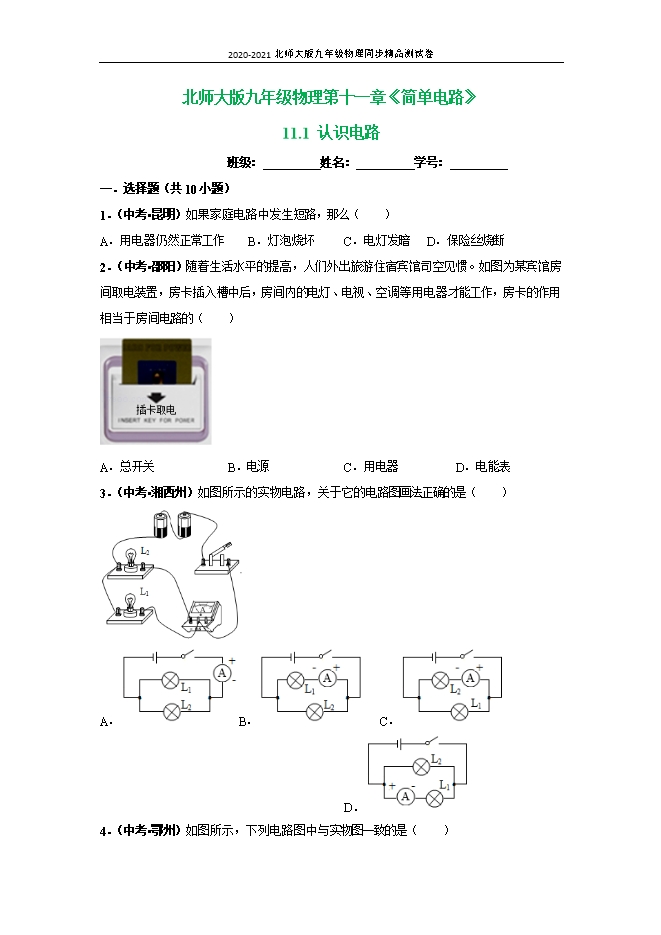

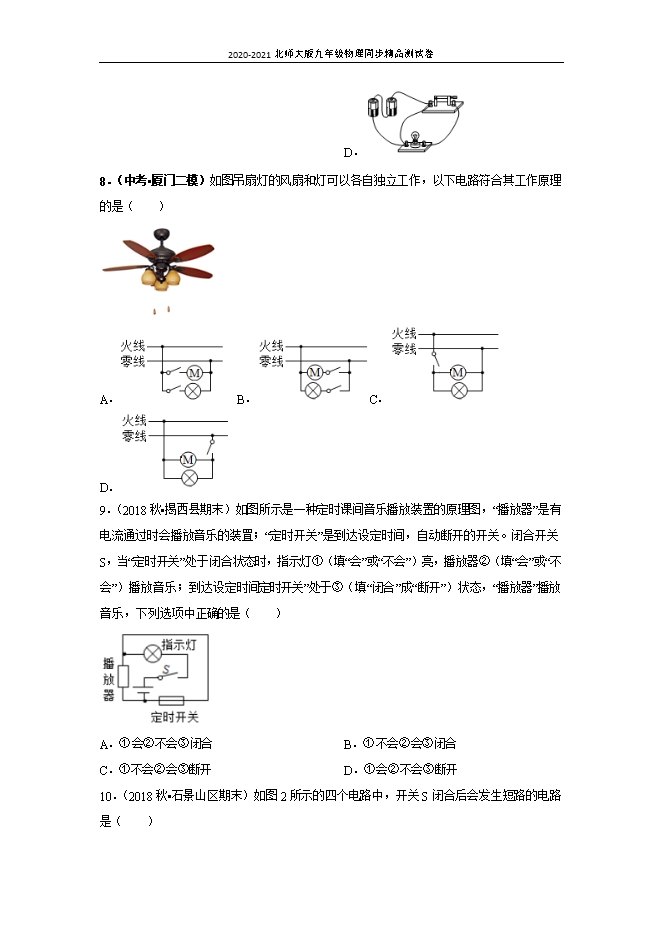

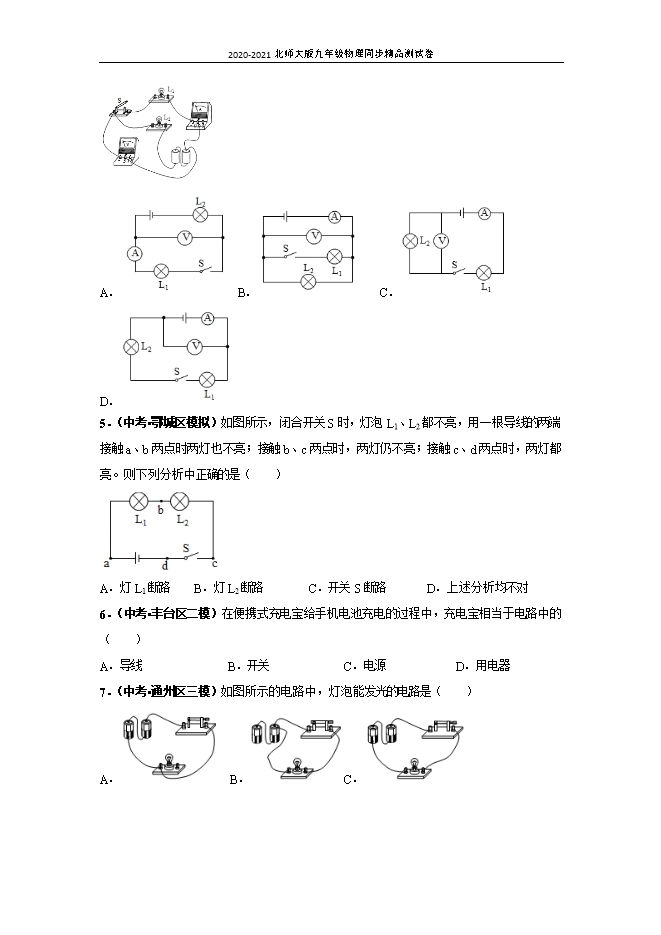

【内容简介】1．（中考•昆明）如果家庭电路中发生短路，那么（　　）A．用电器仍然正常工作      B．灯泡烧坏C．电灯发暗       D．保险丝烧断【答案】D。【解析】（1）如果家庭电路中发生短路，没有电流流过用电器，则用电器不能正常工作，灯泡不会烧坏，故ABC错误；（2）保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。故D正确。2．（中考•邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　） A．总开关B．电源C．用电器D．电能表【答案】A。【解析】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。3．（中考•湘西州）如图所示的实物电路，关于它的电路图画法正确的是（　　） A． B． C． D． 【答案】C。【解析】由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；A、此图中两灯泡并联，电流表在干路上，故A不符合题意。B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；4．（中考•鄂州）如图所示，下列电路图中与实物图一致的是（　　） A．  B． C． D． 【答案】A。【解析】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A正确；B、由电路图可知，两灯泡并联，与实物图不符，故B错误；C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端电压，实物图中电压表测量灯泡L1两端电压，与实物图不符，故C错误；D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端电压，与实物图不符，故D错误；5．（中考•鄂城区模拟）如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮。则下列分析中正确的是（　　） A．灯L1断路B．灯L2断路C．开关S断路D．上述分析均不对【答案】C。【解析】A、如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光。故A不符合题意；B、如果灯L2断路，导线接触b、c两点时，L1会发光。故B不符合题意；C、如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光。故C符合题意；D、由ABC可知，D不符合题意。6．（中考•丰台区二模）在便携式充电宝给手机电池充电的过程中，充电宝相当于电路中的（　　）A．导线B．开关C．电源D．用电器【答案】C。【解析】在便携式充电宝给手机电池充电的过程中，电能由充电宝转移到手机电池，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，故C正确、ABD错误。
