【暑期辅导专用】2020年初高中物理衔接教材：衔接点07 力的示意图和力的图示（原卷版和解析版）

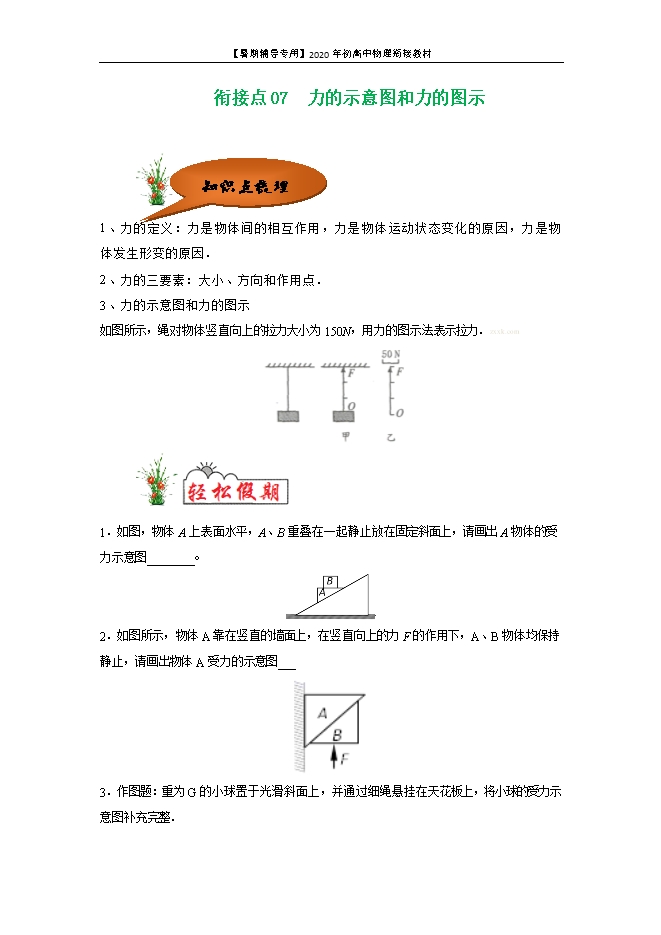

【内容简介】1、力的定义：力是物体间的相互作用，力是物体运动状态变化的原因，力是物体发生形变的原因．2、力的三要素：大小、方向和作用点．3、力的示意图和力的图示如图所示，绳对物体竖直向上的拉力大小为150N，用力的图示法表示拉力．1．如图，物体A上表面水平，A、B重叠在一起静止放在固定斜面上，请画出A物体的受力示意图________。 【答案】 【解析】对B分析可知，B只受重力和支持力，所以和A之间没有摩擦力，对A受力分析可知，A受重力G、斜面给的垂直斜面向上的支持力 、B给的竖直向下的压力 、斜面给的沿斜面向上的摩擦力f作用，做出示意图如图所 2．如图所示，物体A靠在竖直的墙面上，在竖直向上的力F的作用下，A、B物体均保持静止，请画出物体A受力的示意图___ 【答案】 【解析】首先对A、B利用整体法分析受力，可知墙面对A无弹力，则墙面对A也没有摩擦力；再以B为研究对象，它受四个力作用，重力竖直向下、弹簧的弹力竖直向上、A对B的压力垂直斜面斜向下，A对B沿斜面向下的摩擦力；以A为研究对象，它受三个力作用，本身受到的重力、B对A的支持力和B对A沿斜面向上的摩擦力........
部分内容预览
只能预览部分内容，查看全部内容需要下载哦~
