中考物理实验专题突破针对训练:实验07 探究凸透镜成像的规律

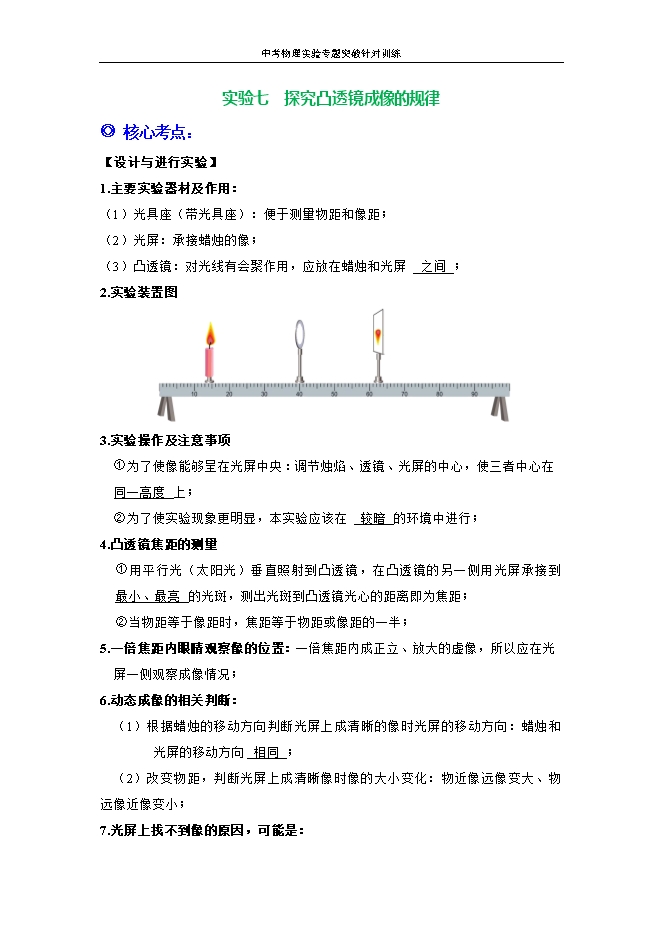

【内容简介】【设计与进行实验】1.主要实验器材及作用:(1)光具座(带光具座):便于测量物距和像距;(2)光屏:承接蜡烛的像;(3)凸透镜:对光线有会聚作用,应放在蜡烛和光屏 之间 ;2.实验装置图 3.实验操作及注意事项①为了使像能够呈在光屏中央:调节烛焰、透镜、光屏的中心,使三者中心在 同一高度 上;②为了使实验现象更明显,本实验应该在 较暗 的环境中进行;4.凸透镜焦距的测量①用平行光(太阳光)垂直照射到凸透镜,在凸透镜的另一侧用光屏承接到 最小、最亮 的光斑,测出光斑到凸透镜光心的距离即为焦距;②当物距等于像距时,焦距等于物距或像距的一半;5.一倍焦距内眼睛观察像的位置:一倍焦距内成正立、放大的虚像,所以应在光屏一侧观察成像情况;6.动态成像的相关判断:(1)根据蜡烛的移动方向判断光屏上成清晰的像时光屏的移动方向:蜡烛和光屏的移动方向 相同 ;(2)改变物距,判断光屏上成清晰像时像的大小变化:物近像远像变大、物远像近像变小;7.光屏上找不到像的原因,可能是:①蜡烛在1倍焦距内,凸透镜成虚像,不能呈现在光屏上;②蜡烛在焦点上,凸透镜没有成像;③蜡烛到凸透镜的距离稍大于1倍焦距,成像在很远的地方,光屏无法移动到该位置;④蜡烛、凸透镜、光屏三者中心不在同一高度,像不在光屏上;【分析数据和现象、总结结论】8.凸透镜成像规律及应用;9.表格数据、曲线图分析;【交流与讨论】10.当透镜被纸遮住一部分以后,光屏上会成 完整的较暗 的像;11.蜡烛燃烧变短的相关分析:像逐渐向上移动,为了使蜡烛、凸透镜、光屏位于光屏中央,应将光屏或蜡烛 上移 ,或者透镜 下移 ;12.光路的可逆性:蜡烛和光屏互换位置后,仍能成清晰的像;13.凸透镜前加镜片的相关判断:(1)加远视镜片(凸透镜),光线会提前会聚,像距变小,像变小,光屏应该向着 靠近 透镜方向移动;(2)加近视镜(凹透镜),光线会延迟会聚,像距变大,像变大,光屏应该向着 远离 透镜方向移动;14.换用不同焦距(厚薄)凸透镜: (1)换用焦距更小的凸透镜:对光的会聚能力变强,像距变小,像变小,为了使光屏上能成清晰的像,光屏应该向 靠近 透镜的方向移动;......
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
