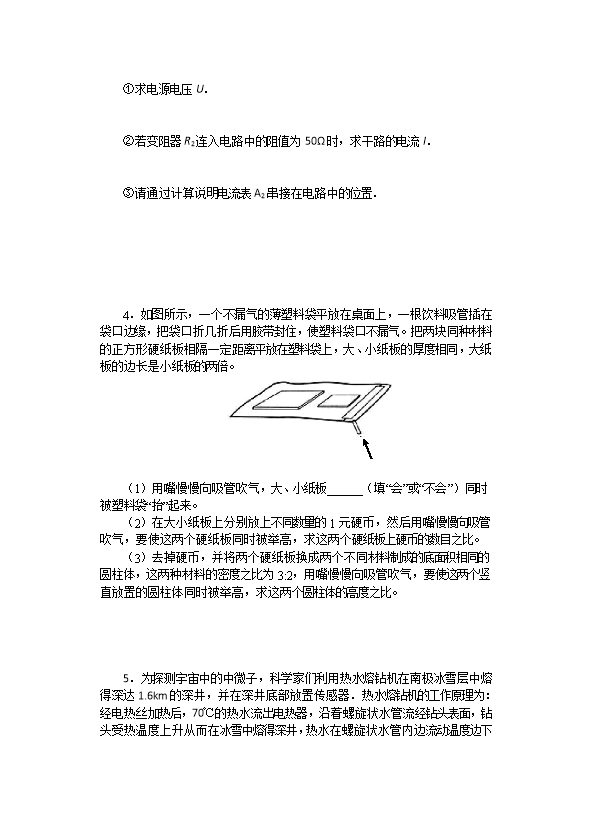

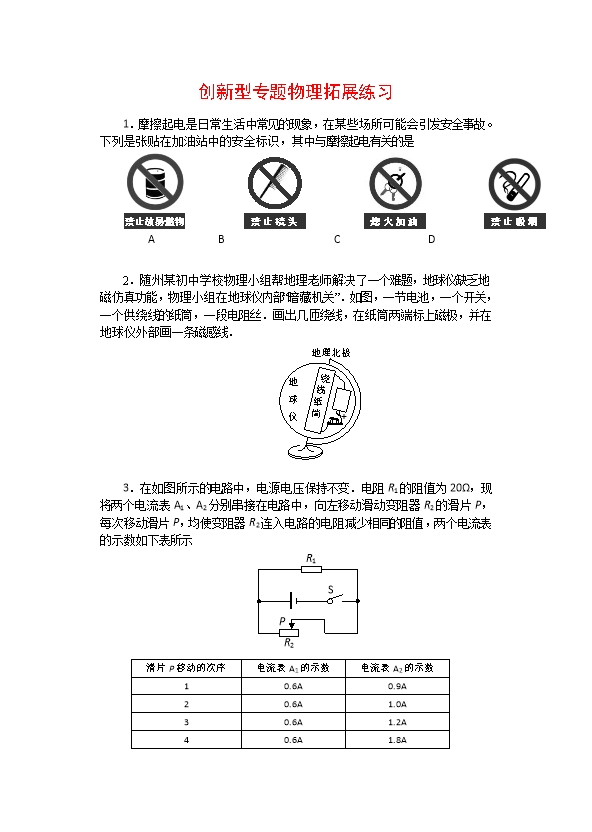

【内容简介】1．摩擦起电是日常生活中常见的现象，在某些场所可能会引发安全事故。下列是张贴在加油站中的安全标识，其中与摩擦起电有关的是2．随州某初中学校物理小组帮地理老师解决了一个难题，地球仪缺乏地磁仿真功能，物理小组在地球仪内部“暗藏机关”．如图，一节电池，一个开关，一个供绕线的纸筒，一段电阻丝．画出几匝绕线，在纸筒两端标上磁极，并在地球仪外部画一条磁感线．3．在如图所示的电路中，电源电压保持不变．电阻R1的阻值为20Ω，现将两个电流表A1、A2分别串接在电路中，向左移动滑动变阻器R2的滑片P，每次移动滑片P，均使变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表所示①求电源电压U．②若变阻器R2连入电路中的阻值为50Ω时，求干路的电流I．③请通过计算说明电流表A2串接在电路中的位置．4．如图所示，一个不漏气的薄塑料袋平放在桌面上，一根饮料吸管插在袋口边缘，把袋口折几折后用胶带封住，使塑料袋口不漏气。把两块同种材料的正方形硬纸板相隔一定距离平放在塑料袋上，大、小纸板的厚度相同，大纸板的边长是小纸板的两倍。 （1）用嘴慢慢向吸管吹气，大、小纸板______（填“会”或“不会”）同时被塑料袋“抬”起来。（2）在大小纸板上分别放上不同数量的1元硬币，然后用嘴慢慢向吸管吹气，要使这两个硬纸板同时被举高，求这两个硬纸板上硬币的数目之比。（3）去掉硬币，并将两个硬纸板换成两个不同材料制成的底面积相同的圆柱体，这两种材料的密度之比为3:2，用嘴慢慢向吸管吹气，要使这两个竖直放置的圆柱体同时被举高，求这两个圆柱体的高度之比。5．为探测宇宙中的中微子，科学家们利用热水熔钻机在南极冰雪层中熔得深达1.6km的深井，并在深井底部放置传感器．热水熔钻机的工作原理为：经电热丝加热后，70℃的热水流出电热器，沿着螺旋状水管流经钻头表面，钻头受热温度上升从而在冰雪中熔得深井，热水在螺旋状水管内边流动温度边下降，并最终以10℃的冷水流回电热器，电热器外壳与外界隔热．每小时有6t水流经电热器，电热器的电源电压为220V．已知水的比热容为c水＝4.2×103J/（kg•℃），问：
