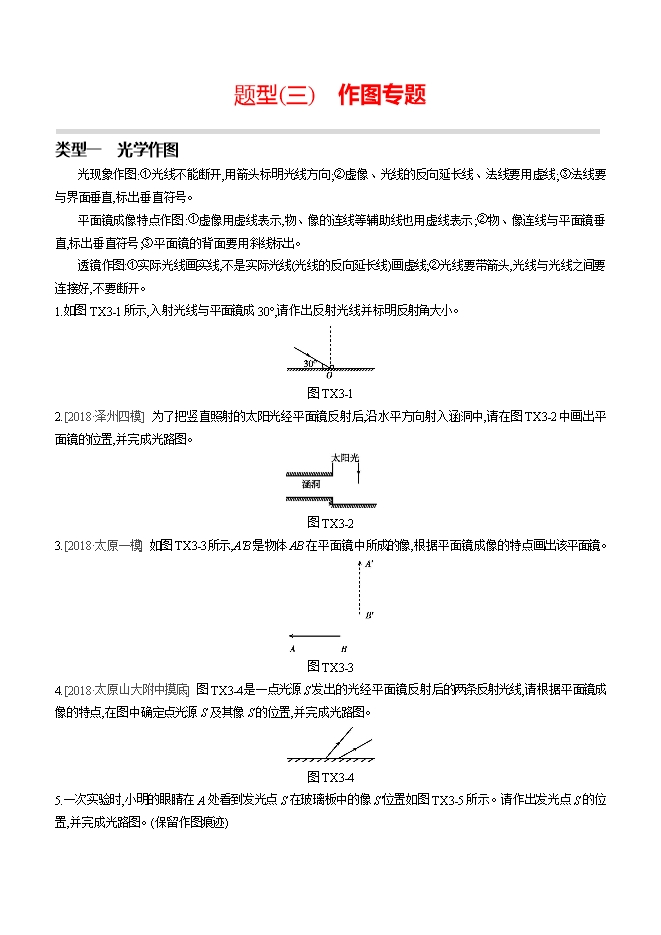

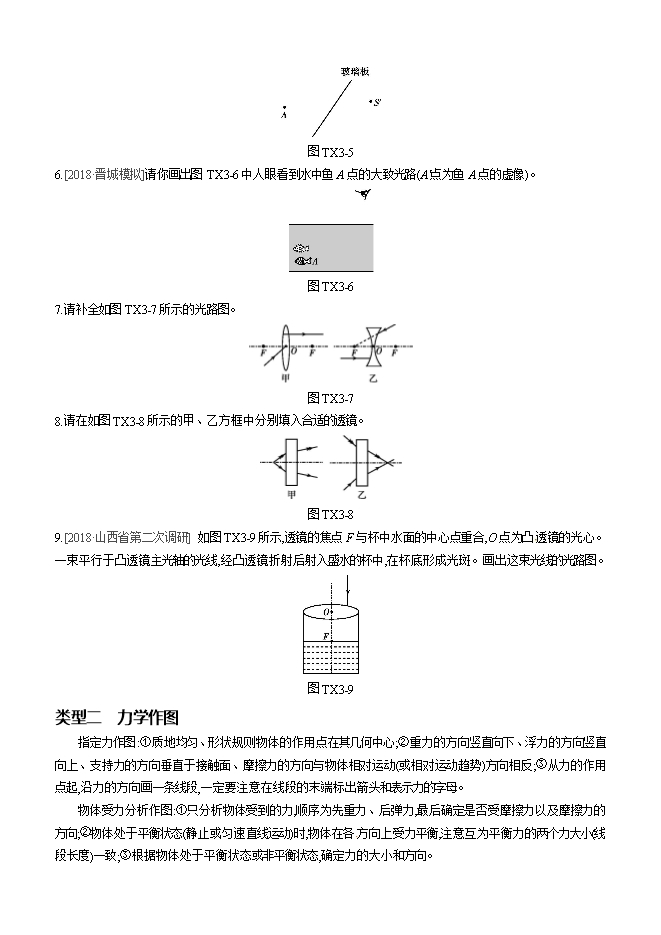

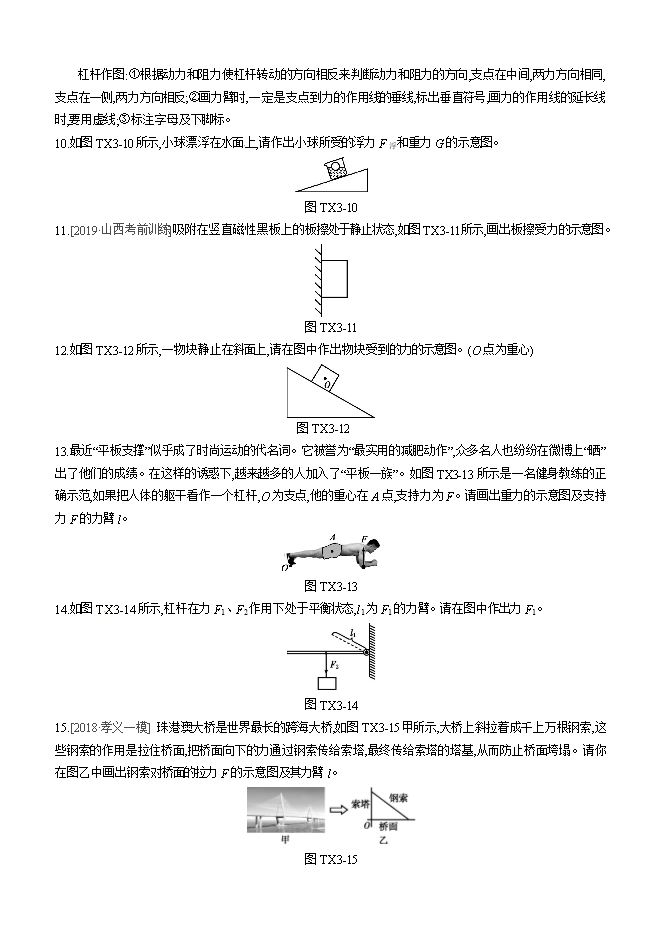

【内容简介】类型一　光学作图　　光现象作图:①光线不能断开,用箭头标明光线方向;②虚像、光线的反向延长线、法线要用虚线;③法线要与界面垂直,标出垂直符号。平面镜成像特点作图:①虚像用虚线表示,物、像的连线等辅助线也用虚线表示;②物、像连线与平面镜垂直,标出垂直符号;③平面镜的背面要用斜线标出。透镜作图:①实际光线画实线,不是实际光线(光线的反向延长线)画虚线;②光线要带箭头,光线与光线之间要连接好,不要断开。1.如图TX3-1所示,入射光线与平面镜成30°,请作出反射光线并标明反射角大小。 图TX3-12.[2018•泽州四模] 为了把竖直照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请在图TX3-2中画出平面镜的位置,并完成光路图。 图TX3-23.[2018•太原一模] 如图TX3-3所示,A'B'是物体AB在平面镜中所成的像,根据平面镜成像的特点画出该平面镜。 图TX3-34.[2018•太原山大附中摸底] 图TX3-4是一点光源S发出的光经平面镜反射后的两条反射光线,请根据平面镜成像的特点,在图中确定点光源S及其像S'的位置,并完成光路图。 图TX3-45.一次实验时,小明的眼睛在A处看到发光点S在玻璃板中的像S'位置如图TX3-5所示。请作出发光点S的位置,并完成光路图。(保留作图痕迹) 图TX3-56.[2018•晋城模拟]请你画出图TX3-6中人眼看到水中鱼A点的大致光路(A'点为鱼A点的虚像)。 图TX3-67.请补全如图TX3-7所示的光路图。 图TX3-78.请在如图TX3-8所示的甲、乙方框中分别填入合适的透镜。[来源:Zxxk.Com] 图TX3-89.[2018•山西省第二次调研] 如图TX3-9所示,透镜的焦点F与杯中水面的中心点重合,O点为凸 透镜的光心。一束平行于凸透镜主光轴的光线,经凸透镜折射后射入盛水的杯中,在杯底形成光斑。画出这束光线的光路图。 图TX3-9类型二　力学作图　　指定力作图:①质地均匀、形状规则物体的作用点在其几何中心;②重力的方向竖直向下、浮力的方向竖直向上、支持力的方向垂直于接触面、摩擦力的方向与物体相对运动(或相对运动趋势)方向相反;③从力的作用点起,沿力的方向画一条线段,一定要注意在线段的末端标出箭头和表示力的字母。物体受力分析作图:①只分析物体受到的力,顺序为先重力、后弹力,最后确定是否受摩擦力以及摩擦力的方向;②物体处于平衡状态(静止或匀速直线运动)时,物体在各 方向上受力平衡,注意互为平衡力的两个力大小(线段长度)一致;③根据物体处于平衡状态或非平衡状态,确定力的大小和方向。[来源:学科网]
