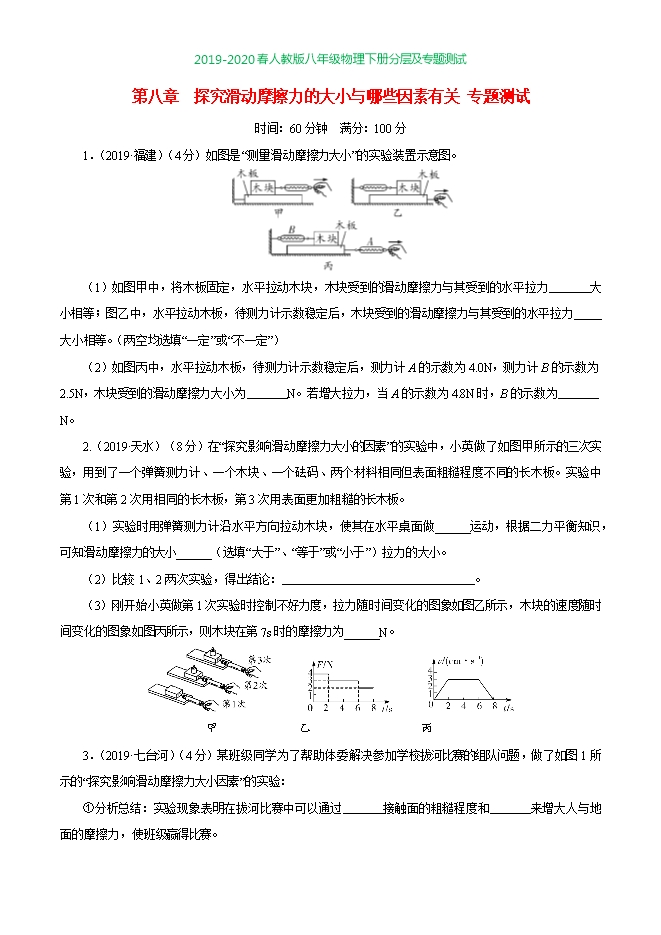

【内容简介】1．（2019•福建）（4分）如图是“测量滑动摩擦力大小”的实验装置示意图。 （1）如图甲中，将木板固定，水平拉动木块，木块受到的滑动摩擦力与其受到的水平拉力　   　大小相等；图乙中，水平拉动木板，待测力计示数稳定后，木块受到的滑动摩擦力与其受到的水平拉力　   　大小相等。（两空均选填“一定”或“不一定”）（2）如图丙中，水平拉动木板，待测力计示数稳定后，测力计A的示数为4.0N，测力计B的示数为2.5N，木块受到的滑动摩擦力大小为　   　N。若增大拉力，当A的示数为4.8N时，B的示数为　   　N。【答案】（1）不一定  一定（2）2.5  2.5【解析】（1）摩擦力的大小是通过读取弹簧测力计的拉力得出的，这是依据了二力平衡的原理，因此，图甲要保持物体做匀速直线运动才行。图甲在拉动木块时，很难让木块保持匀速直线运动状态，会导致弹簧测力计的示数不稳定；图甲与图乙的最大不同就是一个拉弹簧测力计，一个拉木板，同是做相对运动，但可以看出，图乙当拉动长木板运动的过程中，无论长木板是否做匀速直线运动，木块始终处于静止状态，根据二力平衡的条件知弹簧测力计的示数一定等于摩擦力的大小。（2）如图丙所示，弹簧测力计B的示数为2.5N，根据二力平衡，则木块受到的摩擦力大小为2.5N．若拉力增大到4.8N，木板将做加速运动，因压力和接触面粗糙程度均不变，故木块受到的摩擦力将不变，还是2.5N。2.（2019•天水）（8分）在“探究影响滑动摩擦力大小的因素”的实验中，小英做了如图甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。实验中第1次和第2次用相同的长木板，第3次用表面更加粗糙的长木板。（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面做______运动，根据二力平衡知识，可知滑动摩擦力的大小______（选填“大于”、“等于”或“小于”）拉力的大小。（2）比较1、2两次实验，得出结论：                                 。（3）刚开始小英做第1次实验时控制不好力度，拉力随时间变化的图象如图乙所示，木块的速度随时间变化的图象如图丙所示，则木块在第7s时的摩擦力为______N。 　　　 　　　 　　　　　　　　     甲              乙                   丙【答案】匀速直线   等于   在接触面粗糙程度一定时，压力越大，摩擦力越大   3【解析】（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小。实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力； （2）由1、2两次接触面粗糙程度相同，压力不同，是探究滑动摩擦力的大小与压力大小的关系，故可以得出：在接触面粗糙程度一定时，压力越大，摩擦力越大； （3）由图可丙知：2～6s物体做匀速运动，此时物体处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，由图乙知此过程的拉力为3N，所以滑动摩擦力为3N； 6～8s物体做减速运动，但由于压力和接触面的粗糙程度均不变，摩擦力不变，仍为3N，故第7s时，摩擦力为3N。 ......
