【备战2020】中考物理章节强化训练专题:19 电压和电阻(附解析)

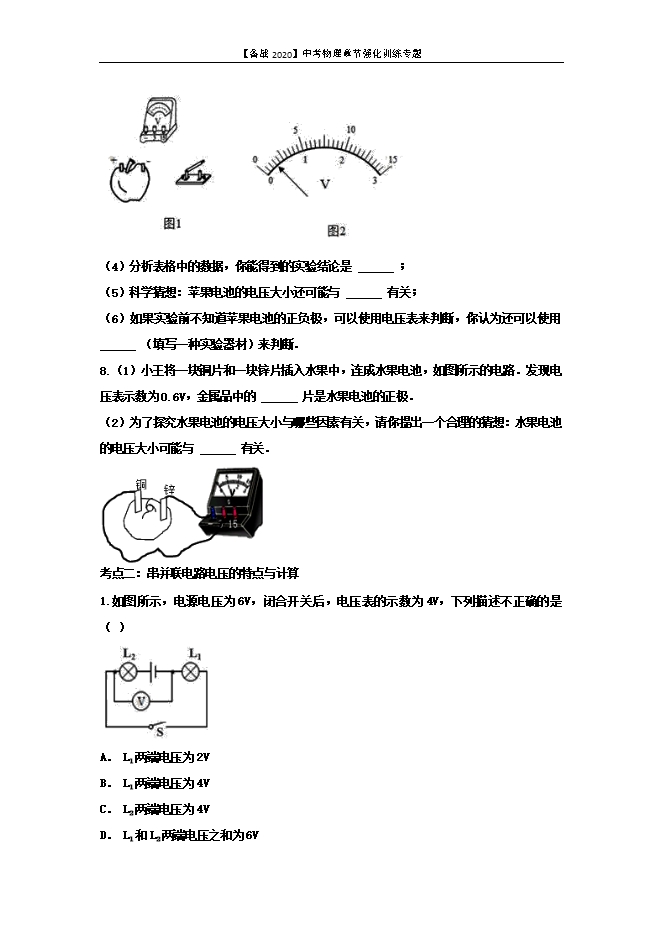

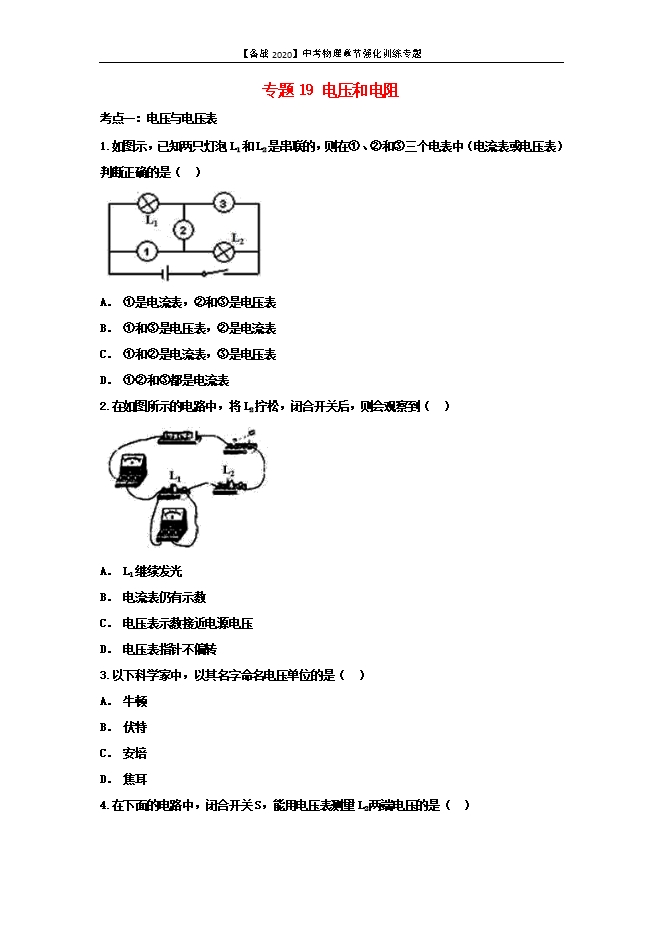

【内容简介】考点一:电压与电压表1.如图示,已知两只灯泡L1和L2是串联的,则在①、②和③三个电表中(电流表或电压表)判断正确的是( ) A. ①是电流表,②和③是电压表B. ①和③是电压表,②是电流表C. ①和②是电流表,③是电压表D. ①②和③都是电流表2.在如图所示的电路中,将L2拧松,闭合开关后,则会观察到( ) A. L1继续发光B. 电流表仍有示数C. 电压表示数接近电源电压D. 电压表指针不偏转3.以下科学家中,以其名字命名电压单位的是( )A. 牛顿B. 伏特C. 安培D. 焦耳4.在下面的电路中,闭合开关S,能用电压表测量L2两端电压的是( ) 5.如图所示的电路中,甲、乙是两只电表.当开关S闭合后,要使两灯串联,则( ) A. 甲是电压表,乙是电流表B. 甲是电流表,乙是电压表C. 甲、乙都是电流表D. 甲、乙都是电压表6.如图所示,当开关闭合后,电压表测量灯泡L1两端电压的电路图是( ) 7.科学探究:苹果电池的电压大小U与电极插入苹果的深度h的关系.在苹果中插入铜片和锌片就能成为一个苹果电池,铜片是电池的正电极,锌片是负电极.那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢?某实验小组用如图所示的实验器材对该问题进行探究.(1)请用笔画线代替导线完成如图1的实物连接;(2)实验时,应保持其它条件不变,只改变 ______ ;(3)小组同学测得的实验数据如下表,当深度为5cm时,电压表示数如图2所示,请将电压值填入下表空格中;..........
部分内容预览
