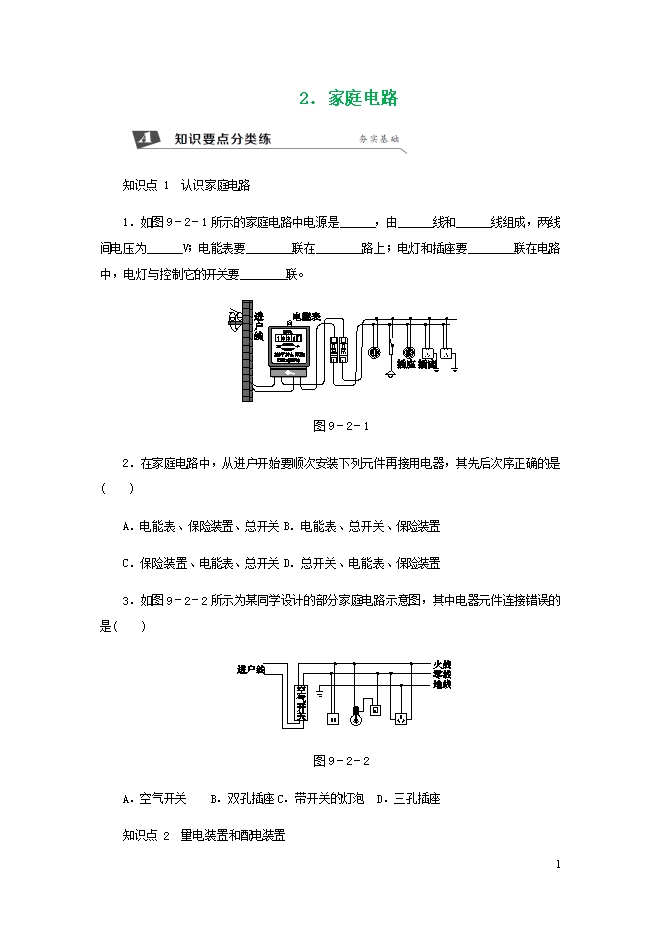

【内容简介】知识点 1　认识家庭电路1．如图9－2－1所示的家庭电路中电源是______，由______线和______线组成，两线间电压为______V；电能表要________联在________路上；电灯和插座要________联在电路中，电灯与控制它的开关要________联。 图9－2－12．在家庭电路中，从进户开始要顺次安装下列元件再接用电器，其先后次序正确的是(　　)A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3．如图9－2－2所示为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是(　　) 图9－2－2A．空气开关　  B．双孔插座C．带开关的灯泡  D．三孔插座知识点 2　量电装置和配电装置4．对于如图9－2－3所示的闸刀开关，下列说法不正确的是(　　) 图9－2－3A．瓷柄是绝缘体  B．胶盖是绝缘体C．动触头是绝缘体  D．静触头是导体5．小红家的电路进户总开关上安装着漏电保护器。关于漏电保护器铭牌上所提供的一些数据，下列解释正确的是(　　)..........
