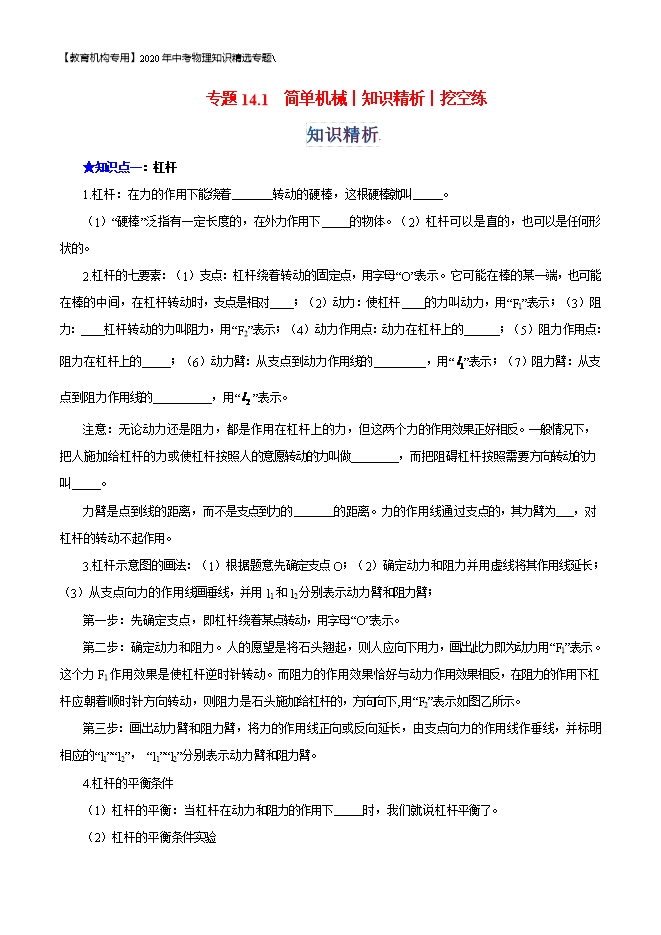

【内容简介】1.杠杆：在力的作用下能绕着       转动的硬棒，这根硬棒就叫     。（1）“硬棒”泛指有一定长度的，在外力作用下     的物体。（2）杠杆可以是直的，也可以是任何形状的。2.杠杆的七要素：（1）支点：杠杆绕着转动的固定点，用字母“O”表示。它可能在棒的某一端，也可能在棒的中间，在杠杆转动时，支点是相对    ；（2）动力：使杠杆    的力叫动力，用“F1”表示；（3）阻力：    杠杆转动的力叫阻力，用“F2”表示；（4）动力作用点：动力在杠杆上的      ；（5）阻力作用点：阻力在杠杆上的     ；（6）动力臂：从支点到动力作用线的         ，用“                                               ”表示；（7）阻力臂：从支点到阻力作用线的          ，用“”表示。注意：无论动力还是阻力，都是作用在杠杆上的力，但这两个力的作用效果正好相反。一般情况下，把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做        ，而把阻碍杠杆按照需要方向转动的力叫     。力臂是点到线的距离，而不是支点到力的       的距离。力的作用线通过支点的，其力臂为   ，对杠杆的转动不起作用。3.杠杆示意图的画法：（1）根据题意先确定支点O；（2）确定动力和阻力并用虚线将其作用线延长；（3）从支点向力的作用线画垂线，并用l1和l2分别表示动力臂和阻力臂；第一步：先确定支点，即杠杆绕着某点转动，用字母“O”表示。第二步：确定动力和阻力。人的愿望是将石头翘起，则人应向下用力，画出此力即为动力用“F1”表示。这个力F1作用效果是使杠杆逆时针转动。而阻力的作用效果恰好与动力作用效果相反，在阻力的作用下杠杆应朝着顺时针方向转动，则阻力是石头施加给杠杆的，方向向下,用“F2”表示如图乙所示。第三步：画出动力臂和阻力臂，将力的作用线正向或反向延长，由支点向力的作用线作垂线，并标明相应的“l1”“l2”， “l1”“l2”分别表示动力臂和阻力臂。
