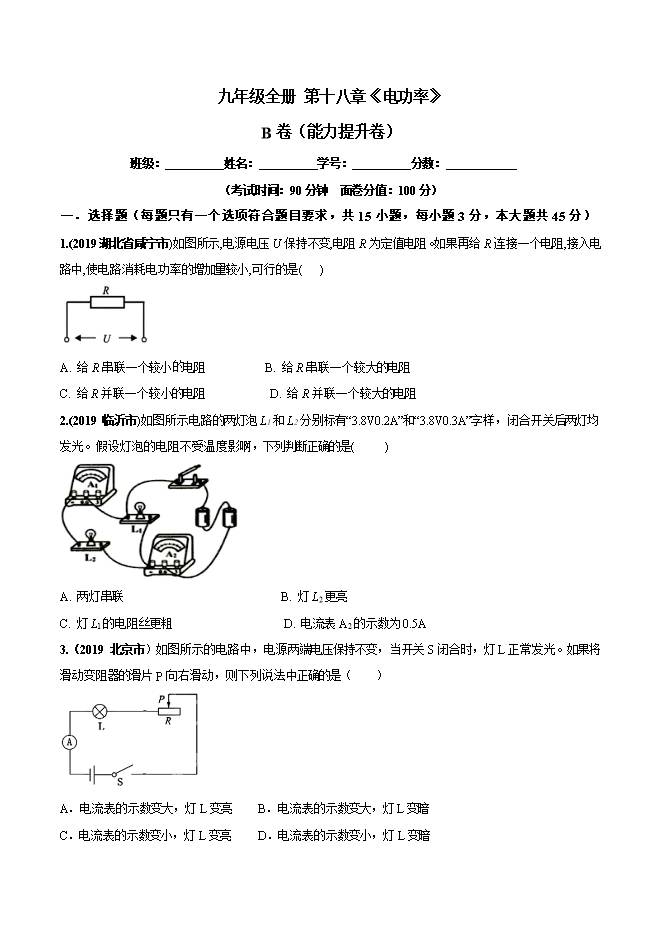

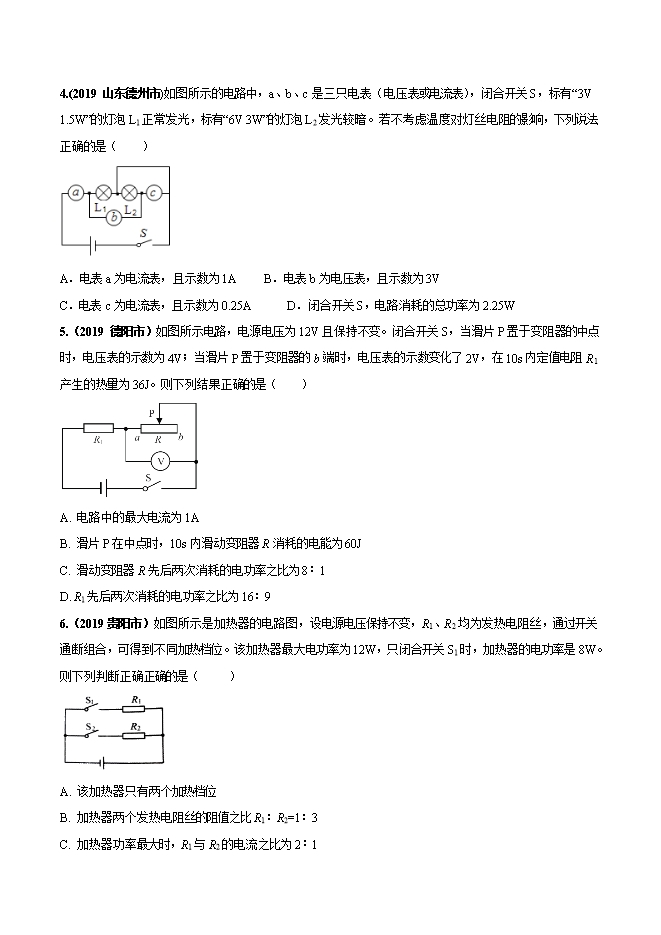

【内容简介】一．选择题（每题只有一个选项符合题目要求，共15小题，每小题3分，本大题共45分）1.(2019湖北省咸宁市)如图所示,电源电压U保持不变,电阻R为定值电阻。如果再给R连接一个电阻,接入电路中,使电路消耗电功率的增加量较小,可行的是(   )A. 给R串联一个较小电阻          B. 给R串联一个较大的电阻C. 给R并联一个较小的电阻           D. 给R并联一个较大的电阻2.(2019 临沂市)如图所示电路的两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，闭合开关后两灯均发光。假设灯泡的电阻不受温度影啊，下列判断正确的是(     )A. 两灯串联                           B. 灯L2更亮C. 灯L1的电阻丝更粗                   D. 电流表A2的示数为0.5A3.（2019 北京市）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）A．电流表的示数变大，灯L变亮       B．电流表的示数变大，灯L变暗C．电流表的示数变小，灯L变亮       D．电流表的示数变小，灯L变暗4.(2019 山东德州市)如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）A．电表a为电流表，且示数为1A       B．电表b为电压表，且示数为3V    C．电表c为电流表，且示数为0.25A         D．闭合开关S，电路消耗的总功率为2.25W5.（2019 德阳市）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是（    ）A. 电路中的最大电流为1AB. 滑片P在中点时，10s内滑动变阻器R消粍的电能为60JC. 滑动变阻器R先后两次消耗的电功率之比为8∶1D. R1先后两次消耗的电功率之比为16∶96.（2019贵阳市）如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。则下列判断正确正确的是（     ）
