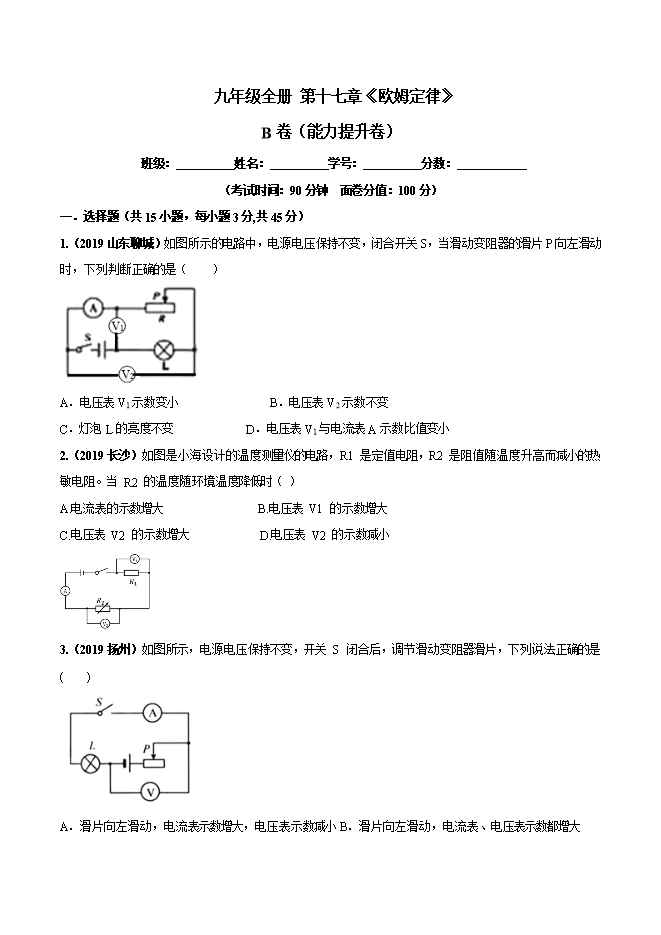

(人教版)2019-2020学年九年级物理单元双基双测AB卷:第17章 欧姆定律(B卷提升篇,原卷版和解析版)

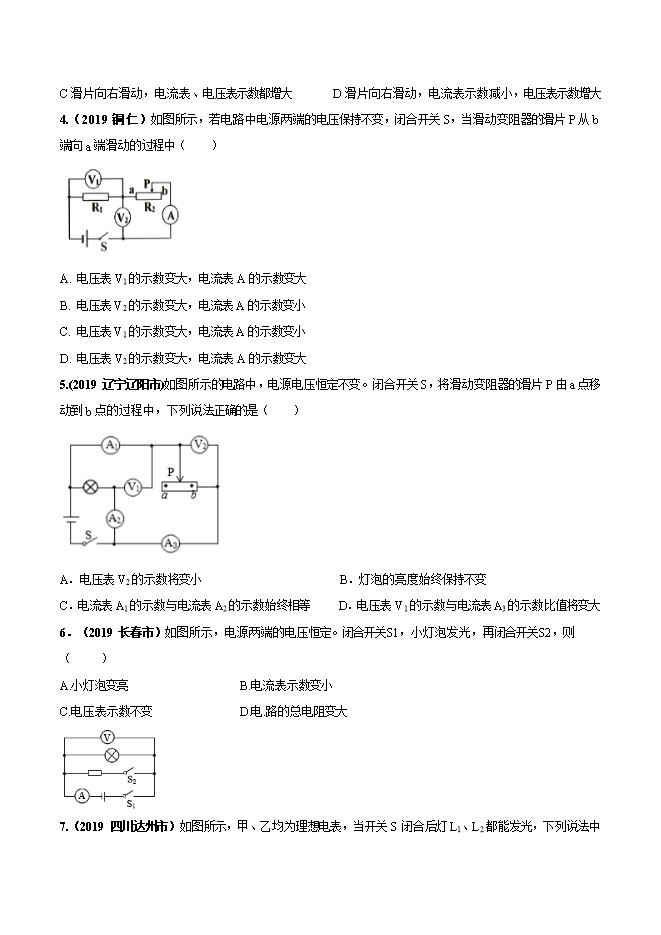

【内容简介】一.选择题(共15小题,每小题3分,共45分)1.(2019山东聊城)如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向左滑动时,下列判断正确的是( )A.电压表V1示数变小 B.电压表V2示数不变 C.灯泡L的亮度不变 D.电压表V1与电流表A示数比值变小2.(2019长沙)如图是小海设计的温度测量仪的电路,R1 是定值电阻,R2 是阻值随温度升高而减小的热敏电阻。当 R2 的温度随环境温度降低时()A.电流表的示数增大 B.电压表 V1 的示数增大C.电压表 V2 的示数增大 D.电压表 V2 的示数减小3.(2019扬州)如图所示,电源电压保持不变,开关 S 闭合后,调节滑动变阻器滑片,下列说法正确的是( )A.滑片向左滑动,电流表示数增大,电压表示数减小B.滑片向左滑动,电流表、电压表示数都增大C滑片向右滑动,电流表、电压表示数都增大 D滑片向右滑动,电流表示数减小,电压表示数增大4.(2019铜仁)如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中( )A. 电压表V1的示数变大,电流表A的示数变大 B. 电压表V2的示数变大,电流表A的示数变小 C. 电压表V1的示数变大,电流表A的示数变小 D. 电压表V2的示数变大,电流表A的示数变大5.(2019 辽宁辽阳市)如图所示的电路中,电源电压恒定不变。闭合开关S,将滑动变阻器的滑片P由a点移动到b点的过程中,下列说法正确的是( )A.电压表V2的示数将变小 B.灯泡的亮度始终保持不变 C.电流表A1的示数与电流表A2的示数始终相等 D.电压表V1的示数与电流表A3的示数比值将变大6.(2019 长春市)如图所示,电源两端的电压恒定。闭合开关S1,小灯泡发光,再闭合开关S2,则( )A.小灯泡变亮 B.电流表示数变小C.电压表示数不变 D.电.路的总电阻变大
