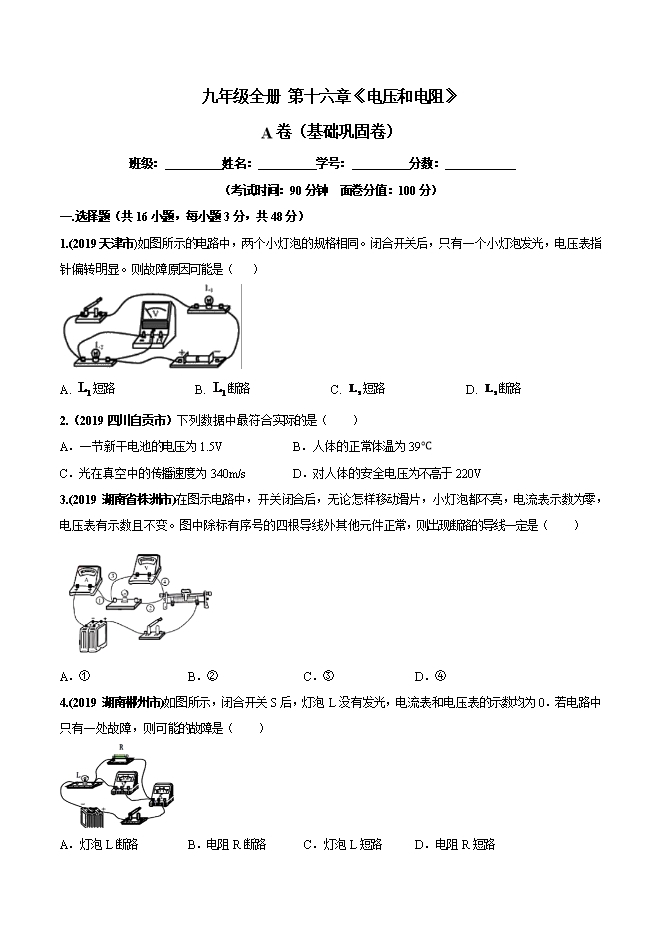

【内容简介】一.选择题（共16小题，每小题3分，共48分）1.(2019天津市)如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（   ）A. 短路                        B. 断路                        C. 短路                        D. 断路2.（2019四川自贡市）下列数据中最符合实际的是（　　）A．一节新干电池的电压为1.5V               B．人体的正常体温为39℃ C．光在真空中的传播速度为340m/s         D．对人体的安全电压为不高于220V3.(2019 湖南省株洲市)在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是（　　）A．①                             B．②                          C．③                        D．④4.(2019 湖南郴州市)如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（　　）A．灯泡L断路               B．电阻R断路            C．灯泡L短路          D．电阻R短路5.(2019孝感市)如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是(  )A. 断开S1和S3，闭合S2时，R1和R2并联      B. 断开S1和S3，闭合S2时，电压表量电源电压C. 断开S2，闭合S1和S3时，R1和R2串联     D. 断开S1，闭合S2和S3时，R2被短路6.（2019成都市）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。充电器为手机充电时的输出电压约为（   ）A.1.5V                B.5V              C.l10V              D.220V
