沪粤版九年级物理上册教案:13.4探究串、并联电路中的电流2

ID:117804 2019年08月12日 资料纠错 有奖上传 收藏

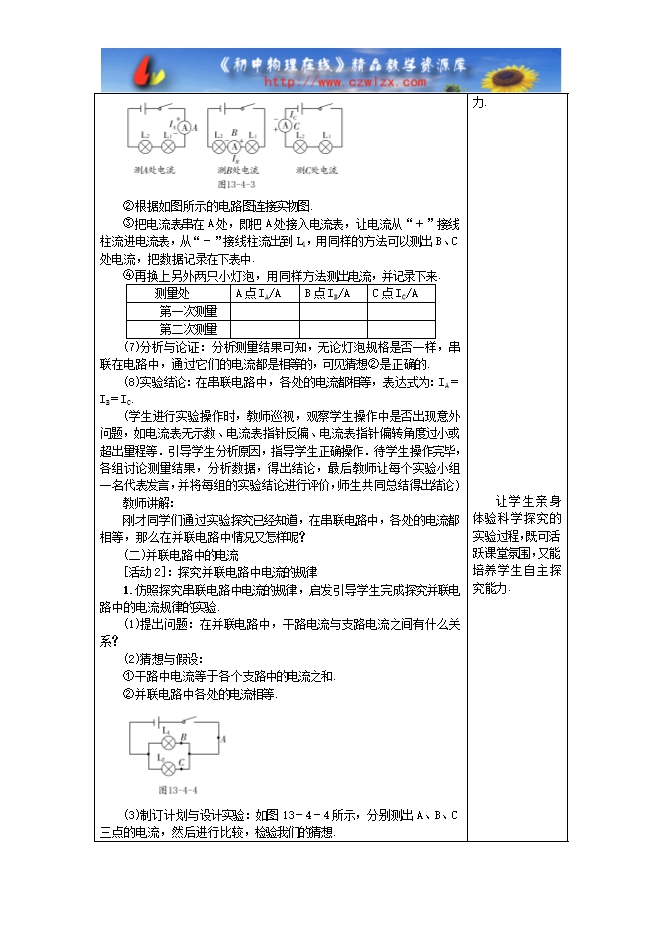

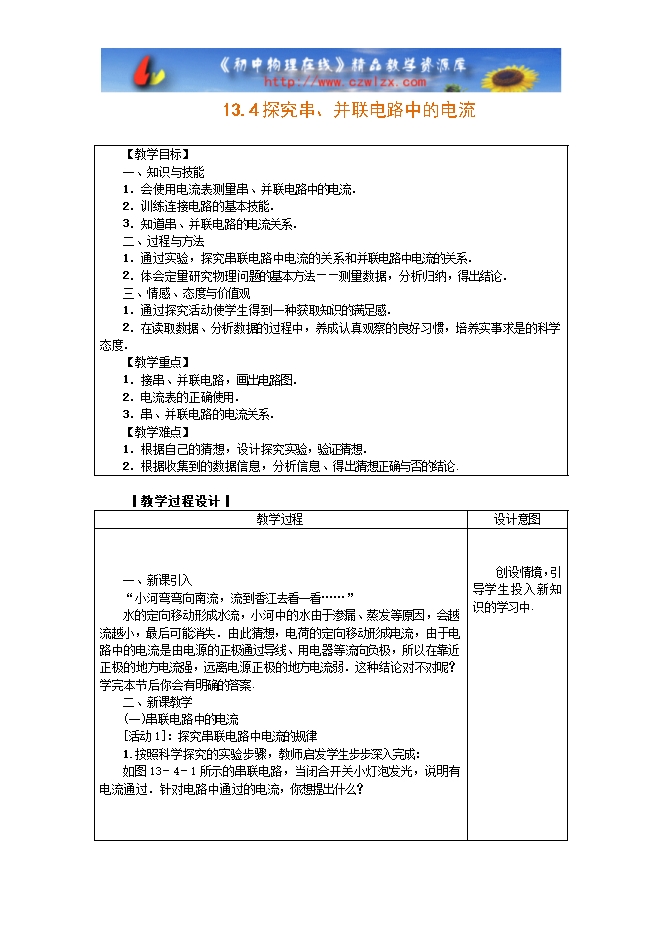

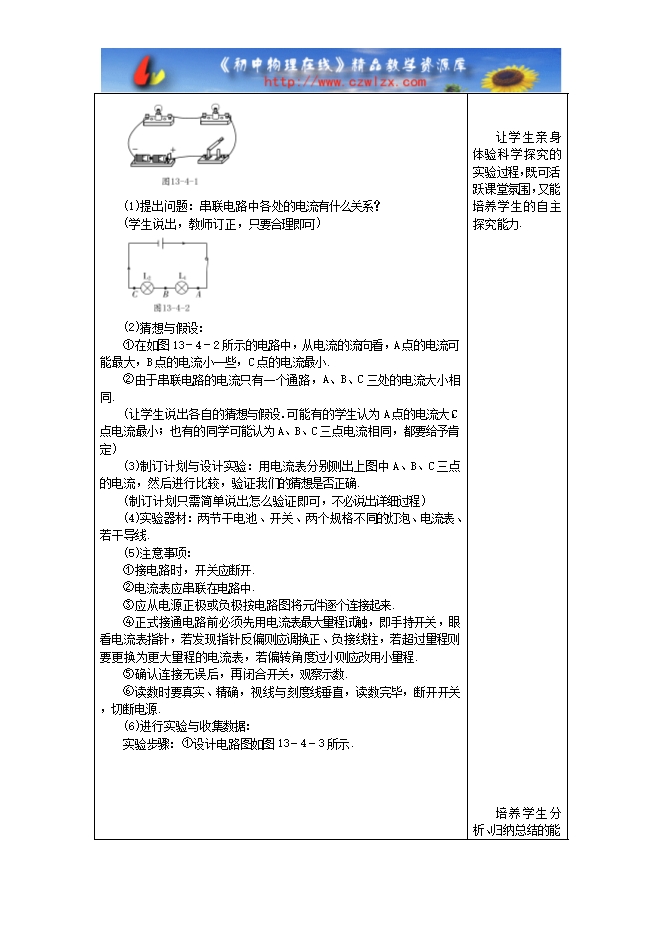

【内容简介】 【教学目标】 一、知识与技能 1.会使用电流表测量串、并联电路中的电流. 2.训练连接电路的基本技能. 3.知道串、并联电路的电流关系. 二、过程与方法 1.通过实验,探究串联电路中电流的关系和并联电路中电流的关系. 2.体会定量研究物理问题的基本方法——测量数据,分析归纳,得出结论. 三、情感、态度与价值观 1.通过探究活动使学生得到一种获取知识的满足感. 2.在读取数据、分析数据的过程中,养成认真观察的良好习惯,培养实事求是的科学态度. 【教学重点】 1.接串、并联电路,画出电路图. 2.电流表的正确使用. 3.串、并联电路的电流关系. 【教学难点】 1.根据自己的猜想,设计探究实验,验证猜想. 2.根据收集到的数据信息,分析信息、得出猜想正确与否的结论.   ┃教学过程设计┃ 教学过程 设计意图 一、新课引入 “小河弯弯向南流,流到香江去看一看……” 水的定向移动形成水流,小河中的水由于渗漏、蒸发等原因,会越流越小,最后可能消失.由此猜想,电荷的定向移动形成电流,由于电路中的电流是由电源的正极通过导线、用电器等流向负极,所以在靠近正极的地方电流强,远离电源正极的地方电流弱.这种结论对不对呢?学完本节后你会有明确的答案. 二、新课教学 (一)串联电路中的电流 [活动1]:探究串联电路中电流的规律 1.按照科学探究的实验步骤,教师启发学生步步深入完成: 如图13-4-1所示的串联电路,当闭合开关小灯泡发光,说明有电流通过.针对电路中通过的电流,你想提出什么? (1)提出问题:串联电路中各处的电流有什么关系? (学生说出,教师订正,只要合理即可) (2)猜想与假设: ①在如图13-4-2所示的电路中,从电流的流向看,A点的电流可能最大,B点的电流小一些,C点的电流最小. ②由于串联电路的电流只有一个通路,A、B、C三处的电流大小相同. (让学生说出各自的猜想与假设.可能有的学生认为A点的电流大,C点电流最小;也有的同学可能认为A、B、C三点电流相同,都要给予肯定) (3)制订计划与设计实验:用电流表分别测出上图中A、B、C三点的电流,然后进行比较,验证我们的猜想是否正确. (制订计划只需简单说出怎么验证即可,不必说出详细过程) (4)实验器材:两节干电池、开关、两个规格不同的灯泡、电流表、若干导线. (5)注意事项: ①接电路时,开关应断开. ②电流表应串联在电路中. ③应从电源正极或负极按电路图将元件逐个连接起来. ④正式接通电路前必须先用电流表最大量程试触,即手持开关,眼看电流表指针,若发现指针反偏则应调换正、负接线柱,若超过量程则要更换为更大量程的电流表,若偏转角度过小则应改用小量程. ⑤确认连接无误后,再闭合开关,观察示数. ⑥读数时要真实、精确,视线与刻度线垂直,读数完毕,断开开关,切断电源. (6)进行实验与收集数据: 实验步骤:①设计电路图如图13-4-3所示. ②根据如图所示的电路图连接实物图. ③把电流表串在A处,即把A处接入电流表,让电流从“+”接线柱流进电流表,从“-”接线柱流出到L1,用同样的方法可以测出B、C处电流,把数据记录在下表中. ④再换上另外两只小灯泡,用同样方法测出电流,并记录下来. 测量处 A点IA/A B点IB/A C点IC/A 第一次测量       第二次测量         (7)分析与论证:分析测量结果可知,无论灯泡规格是否一样,串联在电路中,通过它们的电流都是相等的,可见猜想②是正确的. (8)实验结论:在串联电路中,各处的电流都相等,表达式为:IA=IB=IC. (学生进行实验操作时,教师巡视,观察学生操作中是否出现意外问题,如电流表无示数、电流表指针反偏、电流表指针偏转角度过小或超出量程等.引导学生分析原因,指导学生正确操作.待学生操作完毕,各组讨论测量结果,分析数据,得出结论,最后教师让每个实验小组一名代表发言,并将每组的实验结论进行评价,师生共同总结得出结论) 教师讲解: 刚才同学们通过实验探究已经知道,在串联电路中,各处的电流都相等,那么在并联电路中情况又怎样呢? (二)并联电路中的电流 [活动2]:探究并联电路中电流的规律 1.仿照探究串联电路中电流的规律,启发引导学生完成探究并联电路中的电流规律的实验. (1)提出问题:在并联电路中,干路电流与支路电流之间有什么关系? (2)猜想与假设: ①干路中电流等于各个支路中的电流之和. ②并联电路中各处的电流相等. (3)制订计划与设计实验:如图13-4-4所示,分别测出A、B、C三点的电流,然后进行比较,检验我们的猜想. (4)实验器材:两节干电池、开关、规格不同的几个灯泡、电流表、导线若干. (5)进行实验与收集数据: 实验步骤:①设计电路图如图13-4-5所示. ②根据如图所示的电路图连接实物图. ③把电流表分别串联在A处、B处、C处测出其电流,把数据记录在下表中. ④再换上另外两只小灯泡,用同样方法测出电流,并记录下来. 测量处 A点IA/A B点IB/A C点IC/A 第一次测量       第二次测量         (6)分析与论证:从表中数据可以看出,猜想①是正确的. (7)实验结论:在并联电路中,干路电流等于各支路电流之和,表达式是:IA=IB+IC.       创设情境,引导学生投入新知识的学习中.                               让学生亲身体验科学探究的实验过程,既可活跃课堂氛围,又能培养学生的自主探究能力.                                                                   培养学生分析、归纳总结的能力.                                             让学生亲身体验科学探究的实验过程,既可活跃课堂氛围,又能培养学生自主探究能力.                                         培养学生分析归纳总结的能力.
