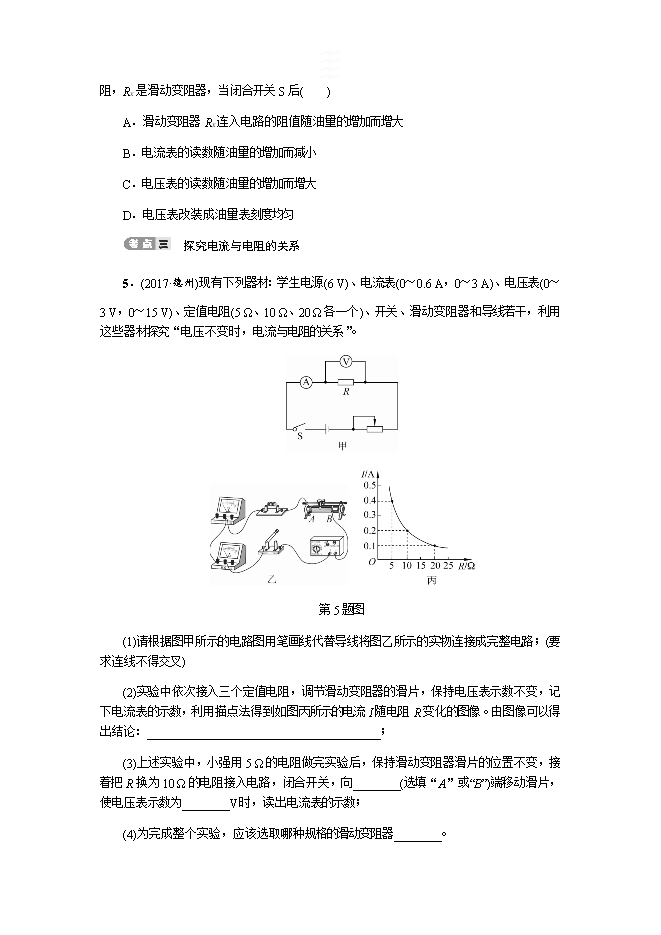

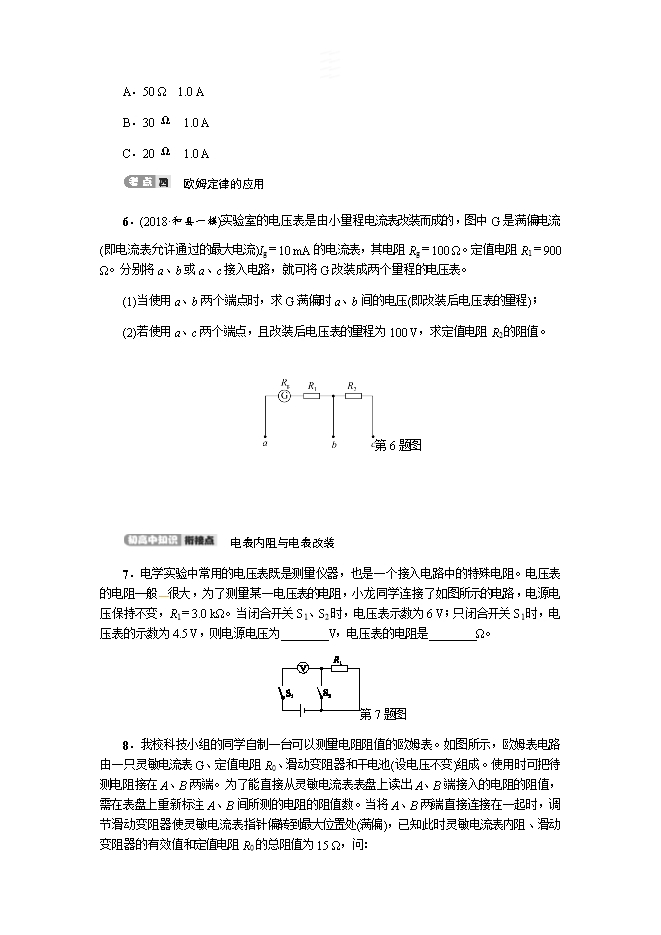

【内容简介】第一节　欧姆定律 　欧姆定律 1．(2018·宿州一模)如图所示，电源电压恒定，R1＝10 Ω，闭合开关S，断开开关S1，电流表示数为0.3 A。若再闭合S1，发现电流表示数变化了0.2 A，则R2的阻值为________Ω。 第1题图第2题图 2．(2017·淮安)如图所示，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当Sl闭合，S2、S3断开时，电流表的示数为0.6 A，电源电压为________V；当S2闭合，S1、S3断开时，电流表示数为________A；当S1、S3闭合，S2断开时，电流表示数为________A。 　动态电路分析 3．(2017·成都)如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动 ，总电阻________，电压表示数________(均选填“变大”“变小”或“不变”)。　 第3题图第4题图 4．(2017·乐山)如图所示的是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后(　　) A．滑动变阻器Rx连入电路的阻值随油量的增加而增大 B．电流表的读数随油量的增加而减小 C．电压表的读数随油量的增加而增大 D．电压表改装成油量表刻度均匀 　探究电流与电阻的关系 5．(2017·德州)现有下列器材：学生电源(6 V)、电流表(0～0.6 A，0～3 A)、电压表(0～3 V，0～15 V)、定值电阻(5 Ω、10 Ω、20 Ω各一个)、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。 　 第5题图 (1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路；(要求连线不得交叉) (2)实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：________________________________________； (3)上述实验中，小强用5 Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10 Ω的电阻接入电路，闭合开关，向________(选填“A”或“B”)端移动滑片，使电压表示数为________V时，读出电流表的示数； (4)为完成整个实验，应该选取哪种规格的滑动变阻器________。 A．50 Ω　1.0 A  B．30 Ω　1.0 A C．20 Ω　1.0 A 　欧姆定律的应用 6．(2018·和县一模)实验室的电压表是由小量程电流表改装而成的，图中G是满偏电流(即电流表允许通过的最大电流)Ig＝10 mA的电流表，其电阻Rg＝100 Ω。定值电阻R1＝900 Ω。分别将a、b或a、c接入电路，就可将G改装成两个量程的电压表。 (1)当使用a、b两个端点时，求G满偏时a、b间的电压(即改装后电压表的量程)； (2)若使用a、c两个端点，且改装后电压表的量程为100 V，求定值电阻R2的阻值。
