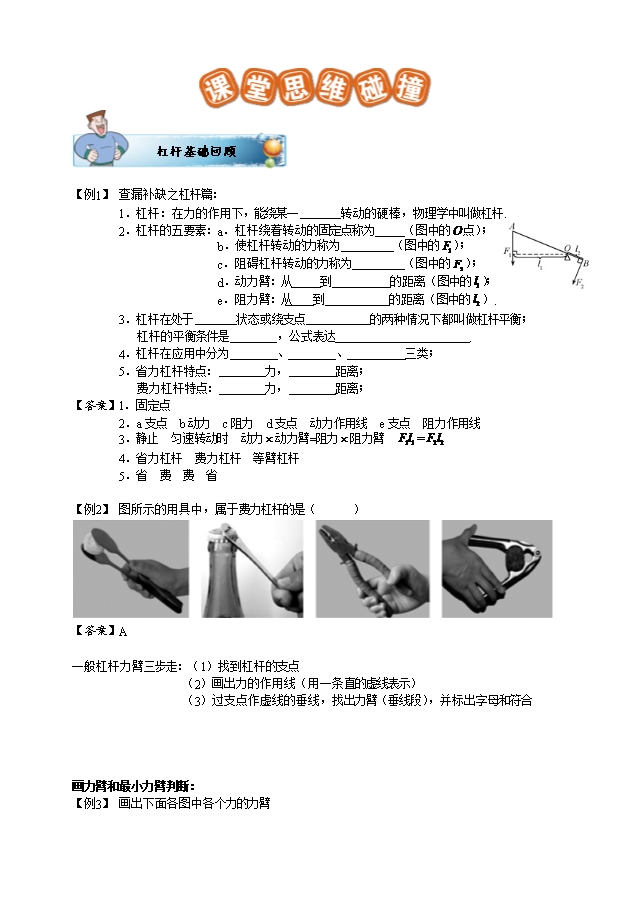

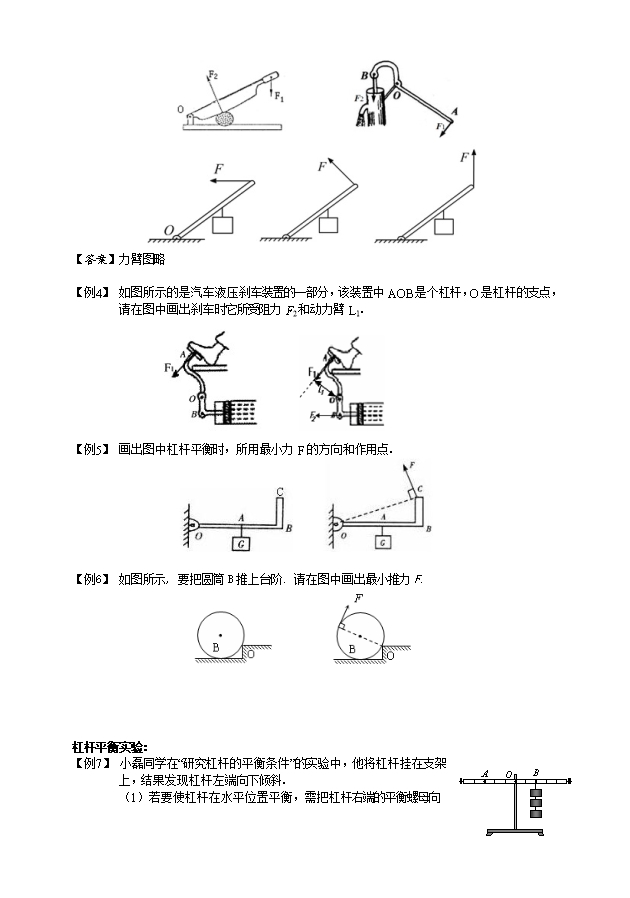

【内容简介】【例1】查漏补缺之杠杆篇： 1．杠杆：在力的作用下，能绕某一       转动的硬棒，物理学中叫做杠杆. 2．杠杆的五要素：a．杠杆绕着转动的固定点称为     （图中的 点）； b．使杠杆转动的力称为         （图中的 ）； c．阻碍杠杆转动的力称为         （图中的 ）； d．动力臂：从     到          的距离（图中的 ）； e．阻力臂：从     到           的距离（图中的 ）. 3．杠杆在处于       状态或绕支点           的两种情况下都叫做杠杆平衡； 杠杆的平衡条件是        ，公式表达                       . 4．杠杆在应用中分为        、        、          三类； 5．省力杠杆特点：        力，        距离； 费力杠杆特点：        力，        距离； 【答案】1．固定点 2．a支点  b动力  c阻力  d支点  动力作用线  e支点  阻力作用线 3．静止  匀速转动时  动力 动力臂=阻力 阻力臂    4．省力杠杆  费力杠杆  等臂杠杆 5．省  费  费  省   【例2】图所示的用具中，属于费力杠杆的是（      ）   【答案】A   一般杠杆力臂三步走：（1）找到杠杆的支点 （2）画出力的作用线（用一条直的虚线表示） （3）过支点作虚线的垂线，找出力臂（垂线段），并标出字母和符合         画力臂和最小力臂判断： 【例3】画出下面各图中各个力的力臂   【答案】力臂图略   【例4】如图所示的是汽车液压刹车装置的一部分，该装置中AOB是个杠杆，O是杠杆的支点，请在图中画出刹车时它所受阻力F2和动力臂L1．          【例5】画出图中杠杆平衡时，所用最小力F的方向和作用点．                     【例6】如图所示, 要把圆筒B推上台阶. 请在图中画出最小推力F.                     杠杆平衡实验： 【例7】小磊同学在“研究杠杆的平衡条件”的实验中，他将杠杆挂在支架上，结果发现杠杆左端向下倾斜． （1）若要使杠杆在水平位置平衡，需把杠杆右端的平衡螺母向         端移动（选填“左”或“右”）; （2）杠杆在水平位置平衡后，他在支点右侧10cm处挂3个钩码，如图所示，那么他应将另外2个钩码挂在支点左侧       cm处，杠杆才能重新在水平位置平衡． 【答案】(1)右  （2） 15   【例8】如图所示, 有一可绕中点O转动的 轻质细杆, 杆上相邻刻度线之间的距离都是相等的. 小刚用这套实验器材探究杠杆平衡条件, 他使杆在水平位置平衡后, 在杆的A刻线处挂了2个钩码后, 在杆的B刻线处也挂了2个钩码, 杆在水平位置平衡. 当他在B刻线处改挂1个钩码后, 杆失去了平衡. 小刚由此得出结论:  只有施加在杆中点两侧的力大小相等时, 杆才能在水平位置平衡. 请你利用上述器材通过实验说明小刚的说法是错误的. 请你写出主要实验步骤和相应的实验现象.  【答案】主要实验步骤和现象:   （1）使杆在水平位置平衡后, 在杆的中点O左侧距O点1格处挂2个钩码, 在杆的中 点O右侧距O点1格处挂2个钩码, 杆在水平位置平衡;  （2）在杆的中点O左侧距O点1格处挂2个钩码, 在杆的中点O右侧距O点2格处 挂1个钩码, 杆在水平位置平衡.  分析:  杆中点两侧施加的力大小不等, 杆在水平位置也平衡了, 说明小刚的说法是不正确的.    杠杆变化量的平衡条件： 【例9】如图所示的杠杆质量不计，每小格的长度相等．物体A是边长为0.1m的正方体．当杠杆右侧挂一个重4N的物体B时杠杆平衡．此时物体A对水平桌面的压强为300Pa．下列说法正确的是（　　） A．物体A受到的支持力为2N B．物体A受到的重力为3N C．物体B向右移动1小格，物体A受到的拉力增大2N D．物体B向右移动1小格，物体A受到桌面的支持力减小1N  【答案】D           【例10】如图所示，杠杆在水平位置处于平衡状态，细绳 沿竖直方向并系于正方体上表面的中央．若上移玻璃杯使小球没入水中，杠杆 仍在水平位置平衡．在杠杆所处的前后两个状态中，正方体对水平地面的压强变化了 ．已知正方体的边长为 ，小球的体积是 ，则 为________．（ ） 【答案】    【例11】轻质杠杆每小格的长度相等，O为支点．在杠杆左侧挂一物体甲，右侧挂一物体乙，并在物体乙的下方拴接一个弹簧，如图所示，当杠杆在水平位置时，整个装置处于平衡状态．已知物体乙的重力为500N，弹簧对物体乙的作用力为300N．下列说法正确的是（　　） A．物体甲的重力可能为400N B．物体甲的重力可能为100N C．物体乙受到弹簧的作用力方向可能向下 D．物体乙受到绳子的拉力不可能为800N  【答案】ABC   杠杆旋转问题： 【例12】如图所示，直杆OA可O绕点转动，直杆下端挂一重物G．现用一个始终跟直杆垂直的力F将直杆由竖直位置缓慢转动到水平位置，在转动过程中这个直杆（     ） A．始终是省力杠杆                  B．始终是费力杠杆 C．先是费力杠杆，后是省力杠杆      D．先是省力杠杆，后是费力杠杆 【答案】D       【例13】如图所示，轻质直杆OA可绕O点转动，直杆下端挂一重物G．现用一个始终跟直杆垂直的力F将直杆由竖直位置缓慢转动到图示虚线位置，在转动过程中这个直杆（　   　） A．始终是省力杠杆                  B．始终是费力杠杆 C．先是省力杠杆，后是费力杠杆      D．先是费力杠杆，后是省力杠杆 【答案】A   【例14】如图所示，杠杆AB可绕O转动，绳AD连在以A为圆心的弧形槽MN上，D球可以在MN上自由滑动，在D球从N向M滑动过程中杠杆仍能保持平衡，则绳AD对杠杆的拉力变化情况是（ 　   ） A．变大                    B．变小     C．先变大后变小            D．先变小后变大 【答案】D         【例15】查漏补缺之滑轮篇： 1．定滑轮：在工作过程中，     固定不动的滑轮叫做定滑轮，定滑轮实质上是一个         . 2．定滑轮作用：       力；        距离；可以        力的方向 3．用定滑轮提升重物时，动力作用点移动的距离       物体被提升的高度. 4．动滑轮：在工作过程中，轴           的滑轮为动滑轮. 动滑轮实质上是一个动力臂为阻力臂         的杠杆. 5．动滑轮作用：     力；         距离；       力的方向. 6．用动滑轮提升重物时，若不考虑动滑轮重、绳重与摩擦，则动力 与物重 的关系式：       动力作用点移动的距离 绳子自由端移动的距离与物体被提升高度 的关系式：             7．用动滑轮提升重物时，若考虑动滑轮的重力，且不计绳重和摩擦，则自由端拉力 大小的表达公式为：       . 8．滑轮组作用可以达到         ，又能          ，但要          . 9．使用滑轮组时，滑轮组用 股绳子吊着物体时：提起物体所用的力 与物重 的关系是           . 自由端拉力移动距离 与物体移动距离 的关系式：         自由端拉力移动速度 与物体移动速度 的关系式：         10．滑轮组组装的“奇动偶定”的原则： 若承担重物的绳子股数为奇数，则绳子的起点从       开始绕线 若承担重物的绳子股数为偶数，则绳子的起点从       开始绕线 ........
