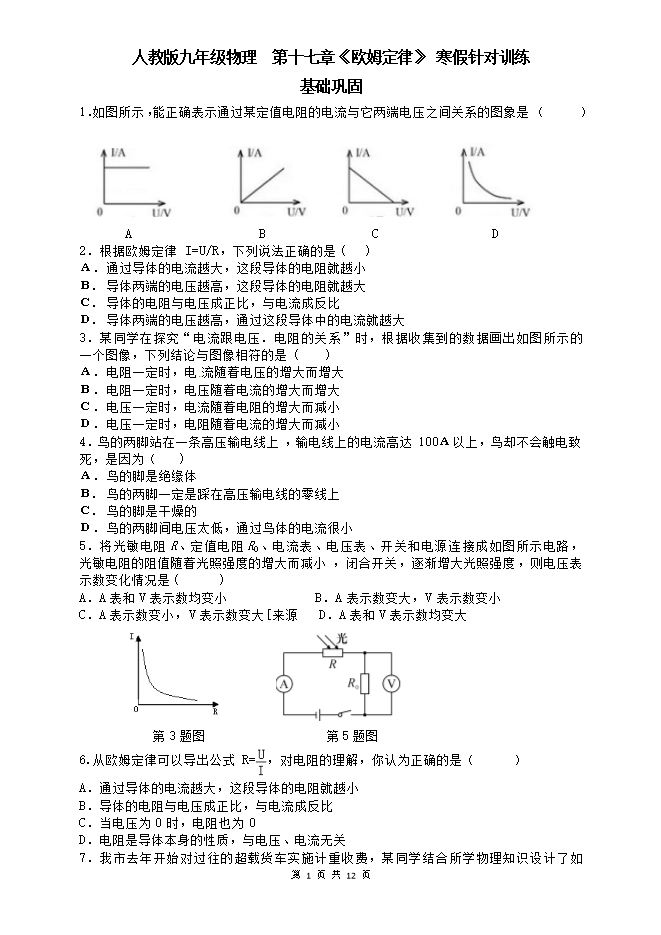

【内容简介】基础巩固 1．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（　 　）                             A                   B                C                 D 2．根据欧姆定律 I=U/R，下列说法正确的是(   ) Ａ．通过导体的电流越大，这段导体的电阻就越小 Ｂ. 导体两端的电压越高，这段导体的电阻就越大 Ｃ. 导体的电阻与电压成正比，与电流成反比 Ｄ. 导体两端的电压越高，通过这段导体中的电流就越大 3．某同学在探究“电流跟电压．电阻的关系”时，根据收集到的数据画出如图所示的一个图像，下列结论与图像相符的是(    ) Ａ．电阻一定时，电 流随着电压的增大而增大 Ｂ．电阻一定时，电压随着电流的增大而增大 Ｃ．电压一定时，电流随着电阻的增大而减小 Ｄ．电压一定时，电阻随着电流的增大而减小 4．鸟的两脚站在一条高压输电线上，输电线上的电流高达100Ａ以上，鸟却不会触电致死，是因为（   ) Ａ．鸟的脚是绝缘体 Ｂ. 鸟的两脚一定是踩在高压输电线的零线上 Ｃ. 鸟的脚是干燥的 Ｄ．鸟的两脚间电压太低，通过鸟体的电流很小 5．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电压表示数变化情况是(　  　) A．A表和V表示数均变小             B．A表示数变大，V表示数变小 C．A表示数变小，V表示数变大[来源   D．A表和V表示数均变大                              第3题图                  第5题图 6.从欧姆定律可以导出公式R= ，对电阻的理解，你认为正确的是（　 　） A．通过导体的电流越大，这段导体的电阻就越小 B．导体的电阻与电压成正比，与电流成反比 C．当电压为0时，电阻也为0 D．电阻是导体本身的性质，与电压、电流无关 7．我市去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是(   ) Ａ．称重表相当于一个电压表 Ｂ．电路中的R1是没有作用的     Ｃ．当车辆越重时，称重表的示数越小 Ｄ． 当车辆越重时，称重表的示数越大              8．下列四组电阻，并联后总电阻最小的是（ 　　） A．10Ω、10Ω     B．12Ω、8Ω     C．15Ω、5Ω        D．18Ω、2Ω 9．如图所示的四个电路中，电源电压均为U，每个电阻的阻值都为R，闭合电路后，你认为通过哪个电流表的电流最大？(   )   10．某段导体两端的电压是4V时，通过导体的电流是1Ａ；如果将该导体两端的电压减少到2V时，通过导体的电流是(   ) Ａ．0.25Ａ        Ｂ．0.5Ａ      Ｃ．2Ａ           Ｄ．3Ａ 11．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（　 　） A．UAB＞UBC，IAB＜IBC            B．UAB＜UBC，IAB＝IBC C．UAB＞UBC，IAB＝IBC     D．UAB＝UBC，IAB＜IBC 12．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，当S2由闭合到断开时，电路中(　 　) A．电压表V的示数变小             B．电流表A1的示数变大 C．电压表V示数与电流表A示数的比值变大         D．电压表V示数与电流表A示数的乘积变大 13．如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，下列叙述正确的是（　 　） .........
