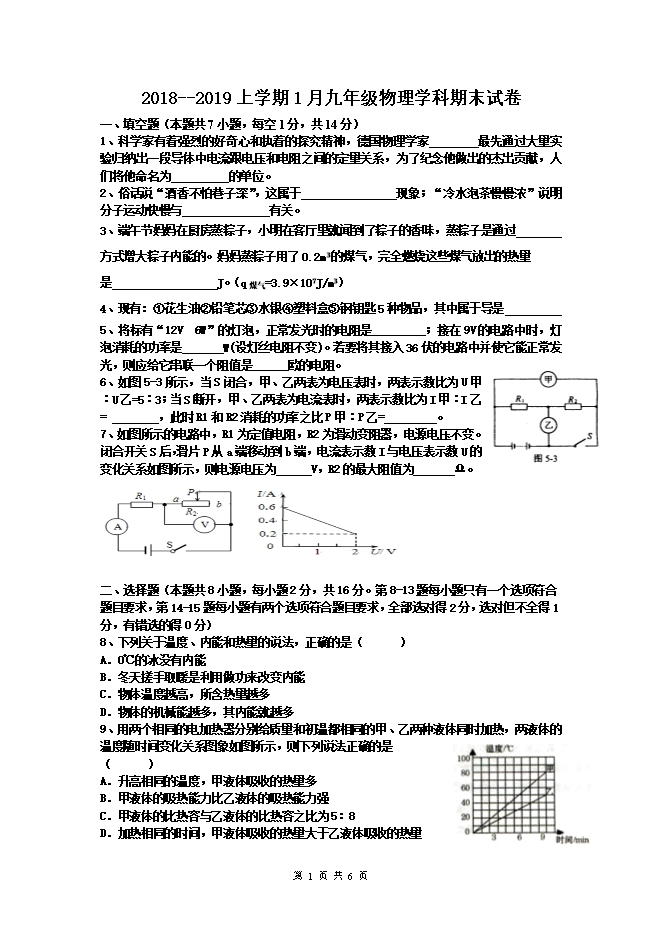

【内容简介】一、填空题（本题共7小题，每空1分，共14分） 1、科学家有着强烈的好奇心和执着的探究精神，德国物理学家        最先通过大量实验归纳出一段导体中电流跟电压和电阻之间的定量关系，为了纪念他做出的杰出贡献，人们将他命名为          的单位。 2、俗话说“酒香不怕巷子深”，这属于                现象；“冷水泡茶慢慢浓”说明分子运动快慢与               有关。 3、端午节妈妈在厨房蒸粽子，小明在客厅里就闻到了粽子的香味，蒸粽子是通过　　　　　　方式增大粽子内能的。妈妈蒸粽子用了0.2m3的煤气，完全燃烧这些煤气放出的热量 是　      　　　　　J。（q煤气=3.9×107J/m3） 4、现有：①花生油②铅笔芯③水银④塑料盒⑤钢钥匙5种物品，其中属于导是　　　　   　 　 5、将标有“12V　6W”的灯泡，正常发光时的电阻是_________；接在9V的电路中时，灯泡消耗的功率是_______W(设灯丝电阻不变)。若要将其接入36伏的电路中并使它能正常发光，则应给它串联一个阻值是______欧的电阻。 6、如图5-3所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲︰U乙=5︰3；当S断开，甲、乙两表为电流表时，两表示数比为I甲︰I乙=         ，此时R1和R2消耗的功率之比P甲︰P乙=         。 7、如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为      V，R2的最大阻值为       Ω。         二、选择题（本题共8小题，每小题2分，共16分。第8-13题每小题只有一个选项符合题目要求，第14-15题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分） 8、下列关于温度、内能和热量的说法，正确的是（      ） A．0℃的冰没有内能 B．冬天搓手取暖是利用做功来改变内能 C．物体温度越高，所含热量越多 D．物体的机械能越多，其内能就越多 9、用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，则下列说法正确的是（      ） A．升高相同的温度，甲液体吸收的热量多 B．甲液体的吸热能力比乙液体的吸热能力强 C．甲液体的比热容与乙液体的比热容之比为5∶8 D．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量      10、用塑料梳子梳头时会因为摩擦而起电，经检验，塑料梳子所带的电荷为负电荷（  ） A．头发原子核对核外电子的束缚能力更强 B．塑料梳子得到一些电子 C．料梳子创造了负电荷 D．发和梳子间没有电子转移 11、注意到汽车车上设有安全带未系提示系统么？当乘客坐在座椅上时, 座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯L将亮起，再系上安全带时，安全带控制开关S2闭合，指示灯L熄灭。如图电路图设计最合理的是(    )   12、（2015•宜宾）如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不可以测出未知电阻Rx阻值的电路是（　　）21世纪教育网版权所有 A． B． C． D．  13、如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（　　）                                       A．开关S接触不良    B．灯L1断路  C 灯L2断路         D．灯L2短路 14、（双选）如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热的多少跟什么因素有关”。对此，下列说法正确的是（    ）                       A．甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系 B．乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系 C．甲图中闭合开关后，A管中液面上升比B快 D．乙图中闭合开关后，A管中液面上升比B快 15、(双选)图甲是小灯泡的I－U图象．将此灯泡L与滑动变阻器R串联在电压为4.5 V的电路中(如图乙)，闭合开关，移动滑片P，当小灯泡的功率为0.75 W(    ) A．电流表的示数为0.2 A B．滑动变阻器R接入电路中的电阻为15 Ω C．电路消耗的总功率为1.35 W D．10 s内滑动变阻器R产生的热量为6 J 三、作图题（本题共2小题，每小题2分，共4分）　 16、如图，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，请在“○”中填上电表符号。 .........
