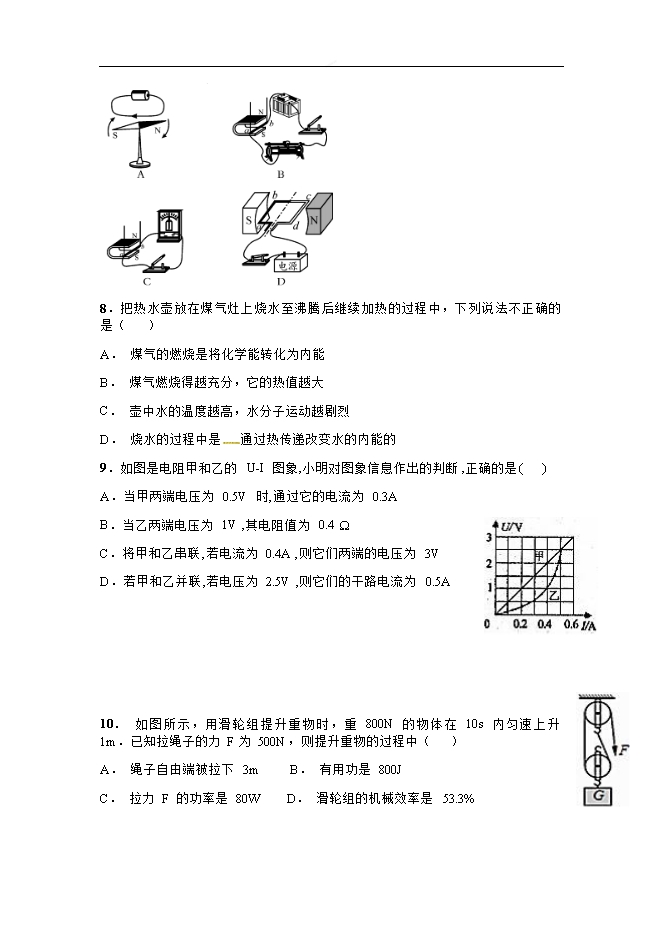

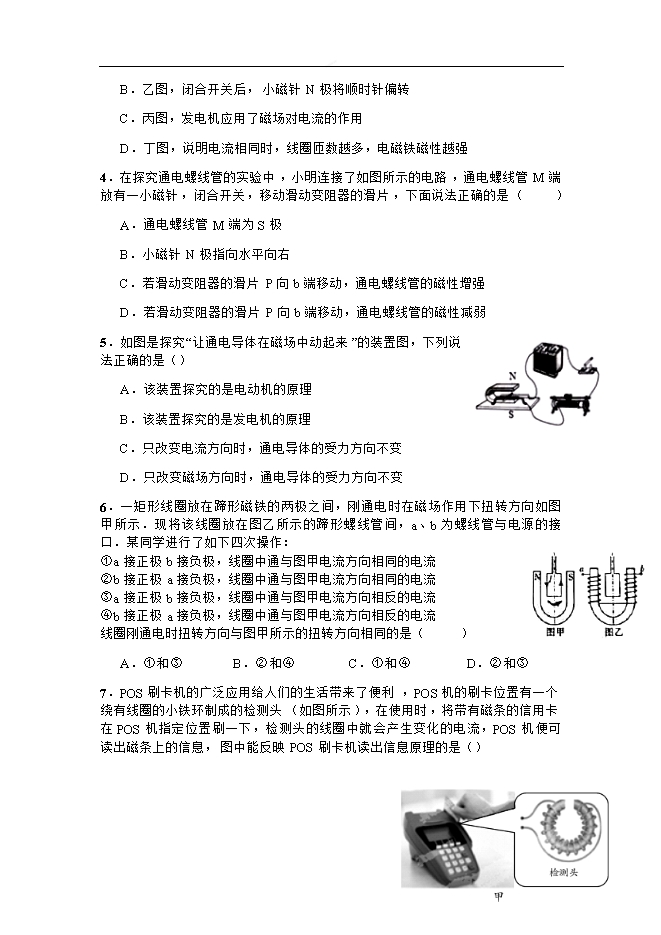

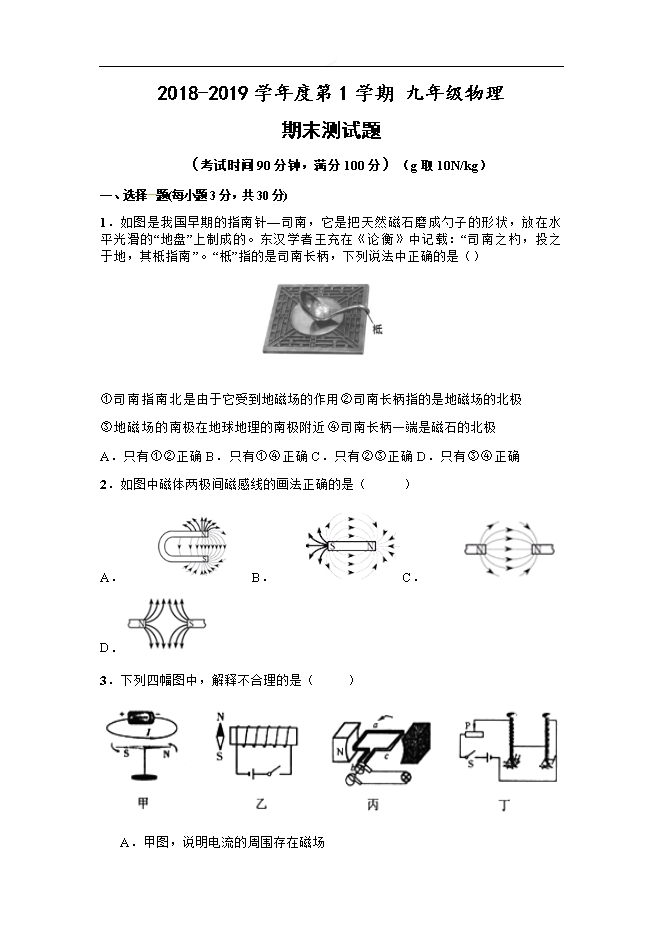

【内容简介】一、选择 题(每小题3分，共30分) 1．如图是我国早期的指南针—司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的。东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。“柢”指的是司南长柄，下列说法中正确的是（）         ①司南指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极 ③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的北极 A．只有①②正确B．只有①④正确C．只有②③正确D．只有③④正确 2．如图中磁体两极间磁感线的画法正确的是（　 　）  A． B． C． D．  3．下列四幅图中，解释不合理的是（　　）   A．甲图，说明电流的周围存在磁场 B．乙图，闭合开关后，小磁针N极将顺时针偏转 C．丙图，发电机应用了磁场对电流的作用 D．丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强 4．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（　 　）  A．通电螺线管M端为S极 B．小磁针N极指向水平向右 C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强 D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱 5．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（） A．该装置探究的是电动机的原理 B．该装置探究的是发电机的原理 C．只改变电流方向时，通电导体的受力方向不变 D．只改变磁场方向时，通电导体的受力方向不变 6．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作： ①a接正极b接负极，线圈中通与图甲电流方向相同的电流 ②b接正极a接负极，线圈中通与图甲电流方向相同的电流 ③a接正极b接负极，线圈中通与图甲电流方向相反的电流 ④b接正极a接负极，线圈中通与图甲电流方向相反的电流 线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（　　） A．①和③      B．②和④        C．①和④      D．②和③ 7．POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是（）      8．把热水壶放在煤气灶上烧水至沸腾后继续加热的过程中，下列说法不正确的是（） A． 煤气的燃烧是将化学能转化为内能 B． 煤气燃烧得越充分，它的热值越大 C． 壶中水的温度越高，水分子运动越剧烈 D． 烧水的过程中是 通过热传递改变水的内能的 9．如图是电阻甲和乙的 U-I 图象,小明对图象信息作出的判断,正确的是() A．当甲两端电压为 0.5V 时,通过它的电流为 0.3A B．当乙两端电压为 1V ,其电阻值为 0.4  C．将甲和乙串联,若电流为 0.4A ,则它们两端的电压为 3V D．若甲和乙并联,若电压为 2.5V ,则它们的干路电流为 0.5A ..........
