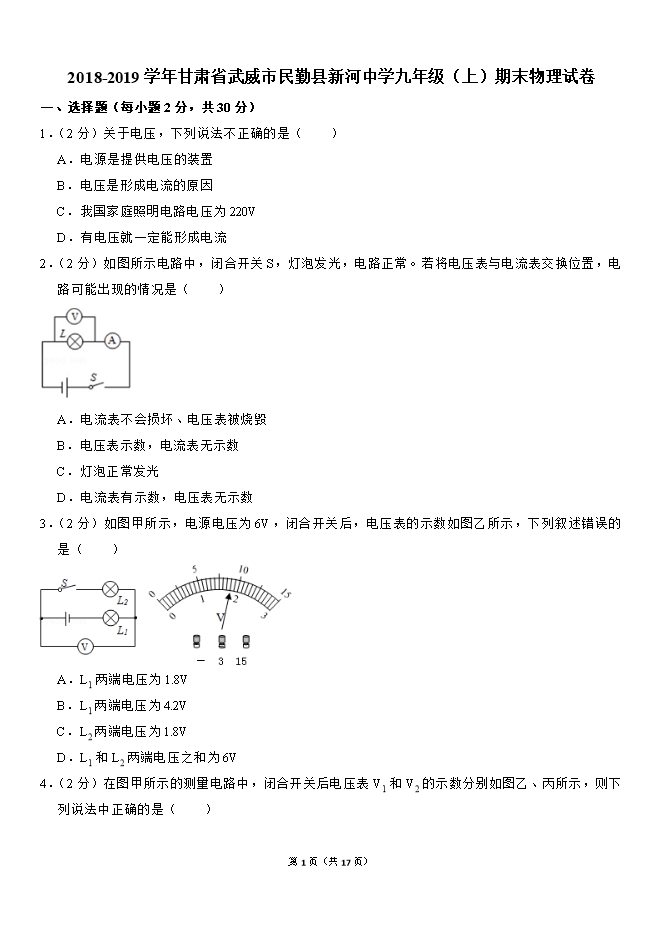

【内容简介】一、选择题（每小题2分，共30分） 1．【解答】解：A、电路中，电源为电路提供电压。故A正确； B、电压使自由电荷发生定向移动，从而形成电流。故电压是电路中形成电流的原因。故B正确； C、用电器只有在额定电压下才能正常工作。我国家用电器的额定电压一般是220V，为使这些家用电器能够正常工作，与之配套的家庭电路电压也是220V．故C正确； D、电路两端有电压，则电路中不一定有电流，是否有电流，还要看电路是不是通路。故D不正确； 故选：D。 2．【解答】解：由图可知，电压表并联灯泡的两端，测量的是电源的电压，电流表测电路中电流； 当两表互换后，则电压表串接在电路中，因其内阻过大，则由欧姆定律可得，电路中有很小电流的，故电流表示数接近为零，灯泡不亮；而此时相当于电压表并联在电源两端，故测量的仍为电源电压，故电压表示数接近电源电压。ACD错误，B正确。 故选：B。 3．【解答】解：由图可知，开关闭合后，电路是由两个电灯串联而成，V测量的是L2两端的电压； 电源电压U＝6V，由串联电路的电压特点可知，L2两端电压小于电源电压，所以电压表使用的是0﹣3V量程，示数为1.8V，即L2两端的电压为1.8V， 灯L1两端电压为6V﹣1.8V＝4.2V， L1和L2两端电压之和等于电源电压6V； 综上所述，错误的选项是A。 故选：A。 4．【解答】解： 由图知，两灯泡串联，电压表V测电源电压，电压表V1测L1两端电压，V2测L2两端电压， 由图乙可知：V1选用的是小量程0～3V，V1的示数显示的是L1两端电压U1＝1V； 由图丙可知：V2选用的是小量程0～3V，V2的示数显示的是L2两端的电压U2＝2V， A、根据串联电路中电源电压等于各部分电路两端电压之和可知：电源电压U＝U1+U2＝1V+2V＝3V；故A错误； B、由于两灯泡串联，若小灯泡L1突然断路，则电压表V1通过灯泡L2与电源间是通路，所以，电压表V1测电源电压，示数为3V，故B错误； C、由于电压表V1相当于开路，电压表V2无示数，故C正确； D、若小灯泡L1突然被短接，则电路中只有灯泡L2连入，电压表V、V2测电源电压，也是L2两端电压，所以示数为3V，故D错误。 故选：C。 5．【解答】解： A、导体容易导电，说明它对电流的阻碍作用小，故A错误； B、电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故B错误； C、由R＝ 可知，导体的电阻等于导体两端电压与通过电流的比值，故C正确； D、LED灯的核心元件是发光二极管，发光二极管的主要材料是半导体，故D错误。 故选：C。 6．【解答】解： A、在“测量未知定值电阻Rx的阻值”的实验中，其主要作用是为了多次测量，求平均值，减小实验误差，故A错误； B、在“测量小灯泡电阻”的实验中，其主要作用是改变灯泡两端的电压，测量不同情况下灯泡的电阻；由于灯丝的电阻要随温度变化，所以不能多次测量求平均值，故B错误； C、在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律，故C正确； D、在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，得出普遍规律，故D错误； 故选：C。 7．【解答】解： 由电路图可知，两电阻串联，V1测的是电源电压，V2测的是R2两端的电压。 由串联电路的电压特点知，电源电压等于两电阻两端电压之和，所以V1的示数应大于V2的示数， 而两电压表指针偏转相同，则可知V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V； V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V； 所以，电阻R1两端的电压为：U1＝U﹣U2＝6V﹣1.2V＝4.8V。 故选：C。 8．【解答】解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，L3两端的电压是L1两端电压的两倍，假设L1、L2、L3两端的电压分别是U1、U2、U3，则 由于串联电路中总电压等于各分电阻电压之和， 则U1+U2＝7V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣① U2+U3＝9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣② U3＝2U1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③ 解得： U1＝2V。 U2＝5V； U3＝4V； 故总电压是：2V+5V+4V＝11V； 故选：C。 9．【解答】解：用电压表测出ab、bc、ac两端的电压分别为为出Uab＝3V，Ubc＝3V，Uac＝6V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。 故选：D。 .........
