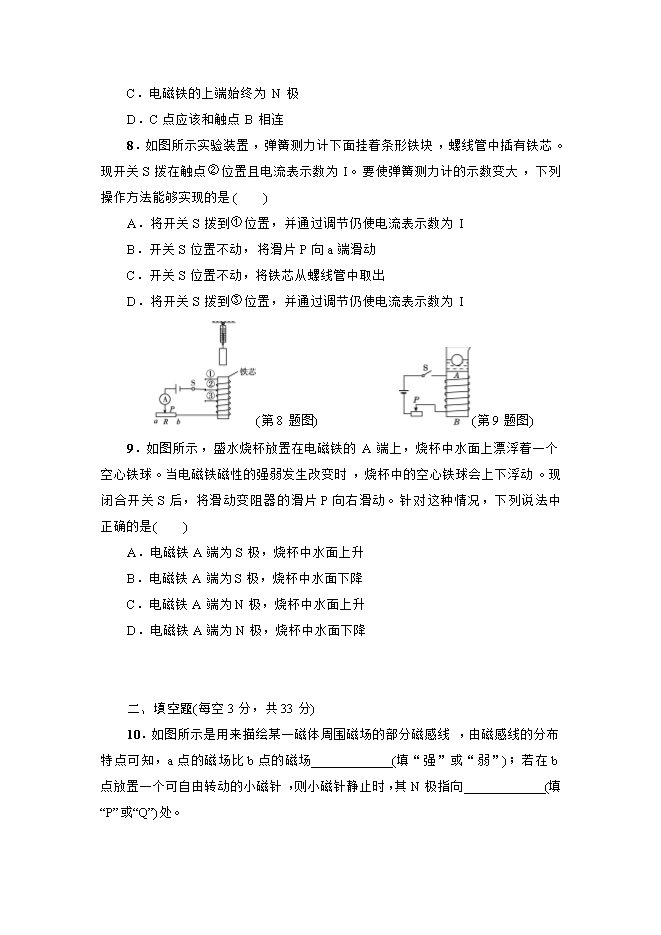

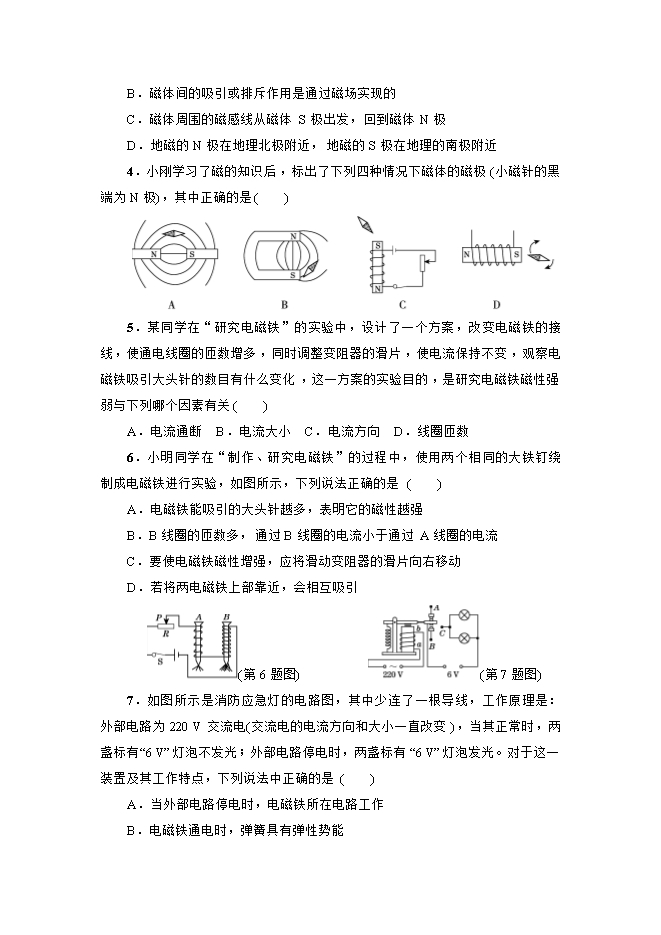

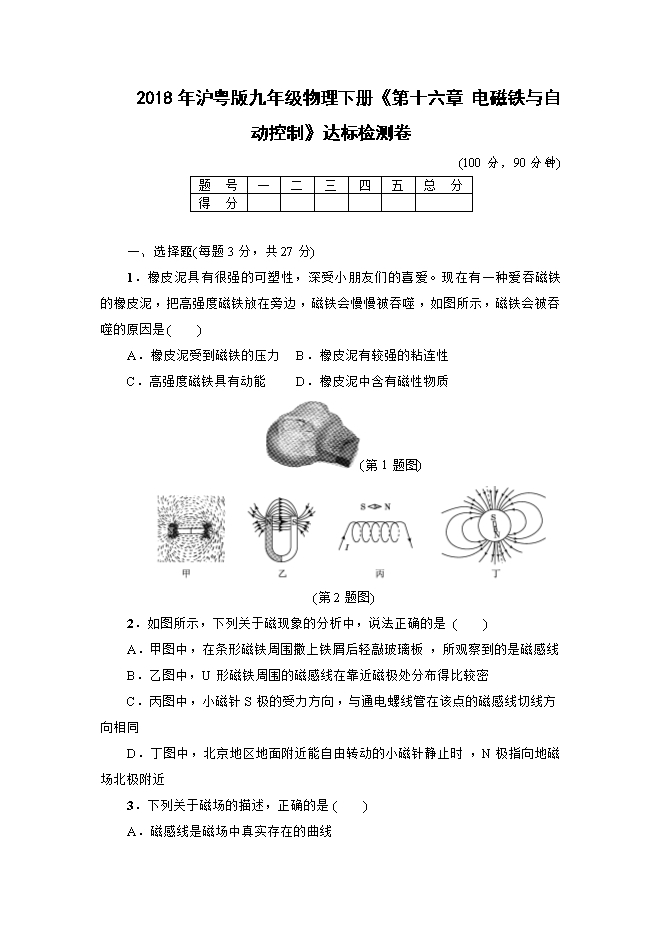

【内容简介】一、选择题(每题3分，共27分) 1．橡皮泥具有很强的可塑性，深受小朋友们的喜爱。现在有一种爱吞磁铁的橡皮泥，把高强度磁铁放在旁边，磁铁会慢慢被吞噬，如图所示，磁铁会被吞噬的原因是(　　) A．橡皮泥受到磁铁的压力  B．橡皮泥有较强的粘连性 C．高强度磁铁具有动能    D．橡皮泥中含有磁性物质 (第1题图) (第2题图) 2．如图所示，下列关于磁现象的分析中，说法正确的是(　　) A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线 B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较密 C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相同 D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地磁场北极附近 3．下列关于磁场的描述，正确的是(　　) A．磁感线是磁场中真实存在的曲线 B．磁体间的吸引或排斥作用是通过磁场实现的 C．磁体周围的磁感线从磁体S极出发，回到磁体N极 D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近 4．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极(小磁针的黑端为N极)，其中正确的是(　　) 5．某同学在“研究电磁铁”的实验中，设计了一个方案，改变电磁铁的接线，使通电线圈的匝数增多，同时调整变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化，这一方案的实验目的，是研究电磁铁磁性强弱与下列哪个因素有关(　　) A．电流通断  B．电流大小  C．电流方向  D．线圈匝数 6．小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是(　　) A．电磁铁能吸引的大头针越多，表明它的磁性越强 B．B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流 C．要使电磁铁磁性增强，应将滑动变阻器的滑片向右移动 D．若将两电磁铁上部靠近，会相互吸引 (第6题图)　　　　　(第7题图) 7．如图所示是消防应急灯的电路图，其中少连了一根导线，工作原理是：外部电路为220 V交流电(交流电的电流方向和大小一直改变)，当其正常时，两盏标有“6 V”灯泡不发光；外部电路停电时，两盏标有“6 V”灯泡发光。对于这一装置及其工作特点，下列说法中正确的是(　　) A．当外部电路停电时，电磁铁所在电路工作  B．电磁铁通电时，弹簧具有弹性势能 C．电磁铁的上端始终为N极  D．C点应该和触点B相连 8．如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。现开关S拨在触点②位置且电流表示数为I。要使弹簧测力计的示数变大，下列操作方法能够实现的是(　　) A．将开关S拨到①位置，并通过调节仍使电流表示数为I B．开关S位置不动，将滑片P向a端滑动 C．开关S位置不动，将铁芯从螺线管中取出 D．将开关S拨到③位置，并通过调节仍使电流表示数为I .............
