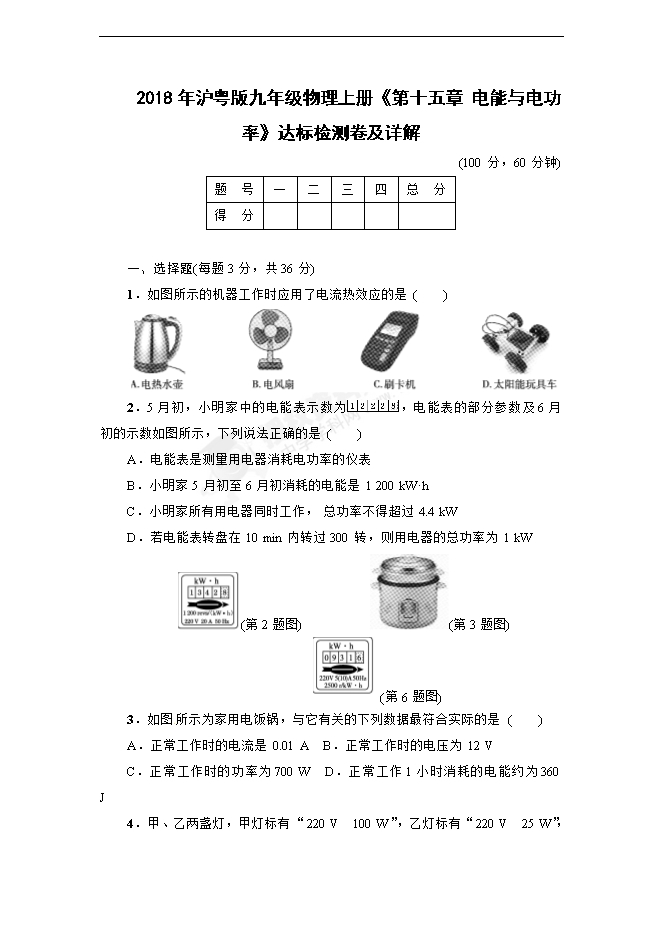

【内容简介】一、选择题(每题3分，共36分) 1．如图所示的机器工作时应用了电流热效应的是(　　)   2．5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是(　　) A．电能表是测量用电器消耗电功率的仪表 B．小明家5月初至6月初消耗的电能是1 200 kW·h C．小明家所有用电器同时工作，总功率不得超过4.4 kW D．若电能表转盘在10 min内转过300转，则用电器的总功率为1 kW (第2题图)　　　　　(第3题图) 　　　　　(第6题图) 3．如图所示为家用电饭锅，与它有关的下列数据最符合实际的是(　　) A．正常工作时的电流是0.01 A  B．正常工作时的电压为12 V C．正常工作时的功率为700 W  D．正常工作1小时消耗的电能约为360 J 4．甲、乙两盏灯，甲灯标有“220 V　100 W”，乙灯标有“220 V　25 W”，下列说法正确的是(　　) A．甲灯一定比乙灯亮 B．正常发光时，甲灯电阻大于乙灯电阻 C．正常发光时，甲灯电功率一定是乙灯电功率的4倍 D．正常发光时，甲灯消耗的电能一定是乙灯消耗的电能的4倍 5．有一电饭煲的铭牌标有“220 V　1 000 W”，则下列说法错误的是(　　) A．该电饭煲的额定电压是220 V  B．该电饭煲的额定功率是1 000 W C．电饭煲正常工作1 h，耗电1 kW·h  D．该电饭煲正常工作电流是0.22 A 6．小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是(　　) A．电能表的额定功率为2 500 W  B．电能表的标定电流为5 A C．拍照片时，小明家已消耗的电能为9 316 kW·h  D．拍照片时，小明家已消耗的电能为931.6 J 7．小芸利用电能表测量某家用电器的电功率，当电路中只有这个用电器工作时，测得在15 min内，消耗的电能为0.3 kW·h，这个用电器可能是(　　) A．电视机  B．白炽灯  C．电冰箱  D．空调器 8．2014年诺贝尔物理学奖由蓝色发光二极管的发明者获得，这项发明使制成白光LED灯成为现实。LED灯(即发光二极管)不具有的特点是(　　) A．亮度高  B．能耗低  C．寿命长  D．发热多 9．下表为某型号空调铭牌上的部分数据，关于这种型号的空调，下列说法错误的是(　　)   额定电压 频率 额定制冷功率 额定制热功率 220 V 50 Hz 1 100 W 1 320 W   A.空调制冷时的额定电流为5 A B．空调制热时的额定电流为6 A C．若正常工作且连续制冷0.5 h，空调消耗的电能为0.55 kW·h D．若正常工作且连续制热0.5 h，空调消耗的电能为0.55 kW·h 10．为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1 min内电能表转盘转动15圈。电能表的部分技术参数如下表，该电热杯的电功率是(　　)   电压 电流规格[来源:学科网] 电流频率 每千瓦时的转数 220 V 10(20) A 50 Hz 3 000 revs/(kW·h)   A.300 W  B．30 W  C．150 W  D．200 W 11．如图所示的电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑片P从中点向右移动时(　　) A．电流表A1的示数变小  B．电流表A2的示数变小 C．电压表的示数变大  D．R2的电功率变大 (第11题图) 　　　　　(第12题图) 12．一只小灯泡标有“3.8 V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6 V，电压表、电流表使用的量程分别为0～3 V、0～0.6 A，滑动变阻器的规格为“10 Ω　1 A”，他根据实验数据作出电压表、电流表示数的U­I图像，如图乙所示。则以下判断正确的是(　　) A．小灯泡的额定功率为0.88 W B．滑片向左移时电压表示数变大，小灯泡变亮 C．变阻器允许连入电路的最大阻值约为8.82 Ω D．小灯泡正常发光时，变阻器在2 s内产生的电热为3.04 J 二、填空题(每空1分，共11分) ...........
