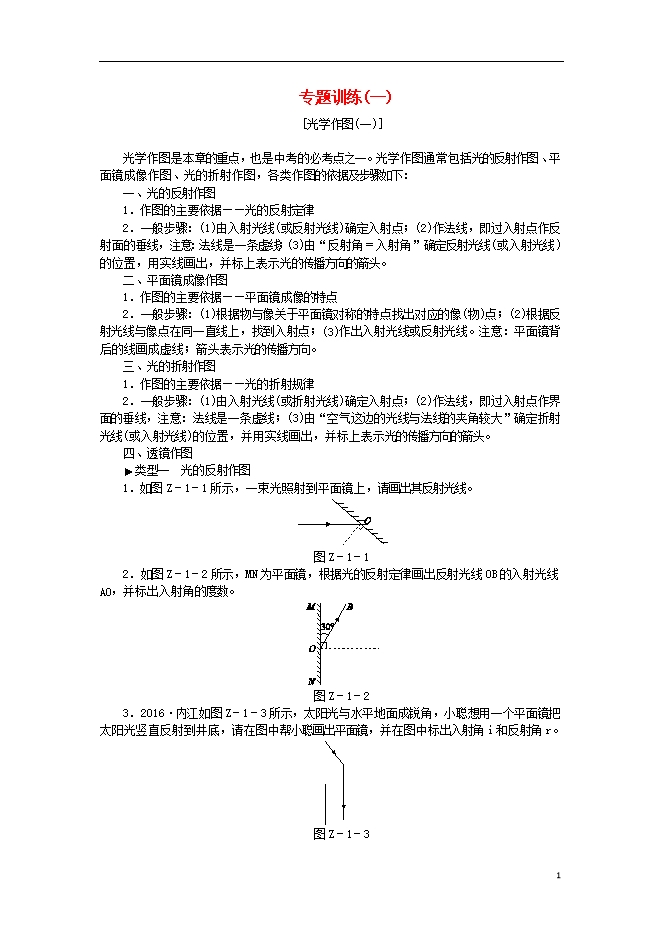

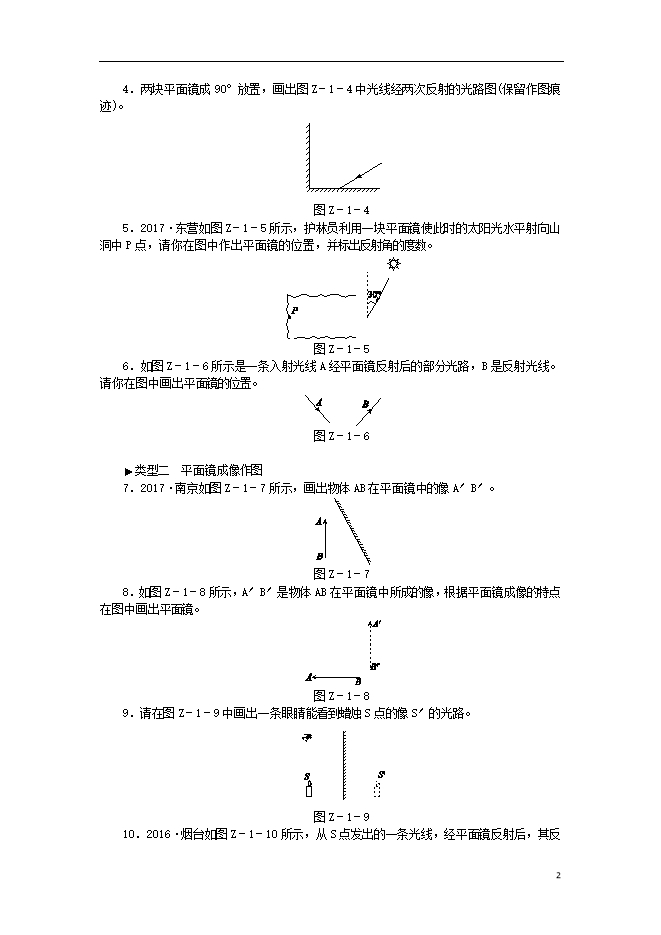

【内容简介】[光学作图(一)]　　   光学作图是本章的重点，也是中考的必考点之一。光学作图通常包括光的反射作图、平面镜成像作图、光的折射作图，各类作图的依据及步骤如下： 一、光的反射作图 1．作图的主要依据——光的反射定律 2．一般步骤：(1)由入射光线(或反射光线)确定入射点；(2)作法线，即过入射点作反射面的垂线，注意：法线是一条虚线；(3)由“反射角＝入射角”确定反射光线(或入射光线)的位置，用实线画出，并标上表示光的传播方向的箭头。 二、平面镜成像作图 1．作图的主要依据——平面镜成像的特点 2．一般步骤：(1)根据物与像关于平面镜对称的特点找出对应的像(物)点；(2)根据反射光线与像点在同一直线上，找到入射点；(3)作出入射光线或反射光线。注意：平面镜背后的线画成虚线；箭头表示光的传播方向。 三、光的折射作图 1．作图的主要依据——光的折射规律 2．一般步骤：(1)由入射光线(或折射光线)确定入射点；(2)作法线，即过入射点作界面的垂线，注意：法线是一条虚线；(3)由“空气这边的光线与法线的夹角较大”确定折射光线(或入射光线)的位置，并用实线画出，并标上表示光的传播方向的箭头。 四、透镜作图　　　　　　　　　　　　　 ►类型一　光的反射作图 1．如图Z－1－1所示，一束光照射到平面镜上，请画出其反射光线。 图Z－1－1 2．如图Z－1－2所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。 图Z－1－2 3．2016·内江如图Z－1－3所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i和反射角r。 图Z－1－3 4．两块平面镜成90°放置，画出图Z－1－4中光线经两次反射的光路图(保留作图痕迹)。 图Z－1－4 5．2017·东营如图Z－1－5所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你在图中作出平面镜的位置，并标出反射角的度数。 图Z－1－5 6．如图Z－1－6所示是一条入射光线A经平面镜反射后的部分光路，B是反射光线。请你在图中画出平面镜的位置。 图Z－1－6   ►类型二　平面镜成像作图 7．2017·南京如图Z－1－7所示，画出物体AB在平面镜中的像A′B′。 图Z－1－7 8．如图Z－1－8所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。 图Z－1－8 9．请在图Z－1－9中画出一条眼睛能看到蜡烛S点的像S′的光路。 ..........
