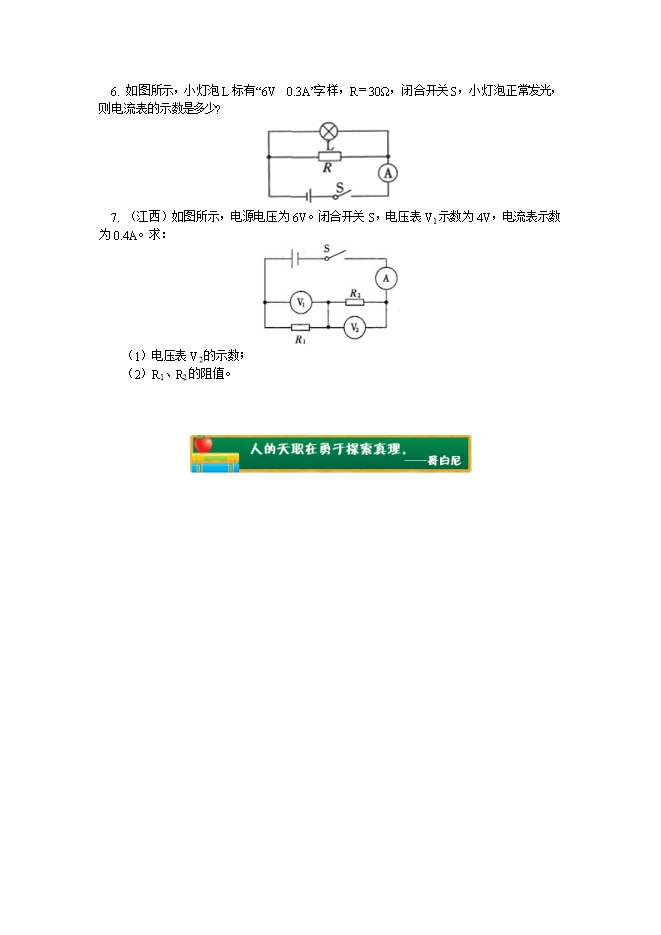

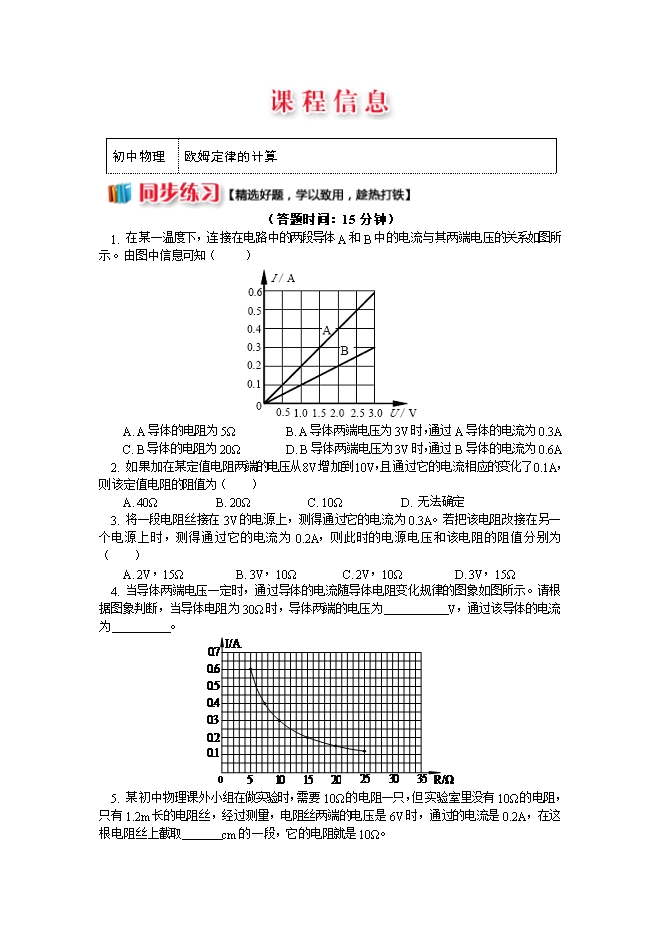

【内容简介】 初中物理 欧姆定律的计算   （答题时间： 15 分钟） 1. 在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（     ） A. A导体的电阻为5Ω            B. A导体两端电压为3V时，通过A导体的电流为0.3A C. B导体的电阻为20Ω           D. B导体两端电压为3V时，通过B导体的电流为0.6A 2. 如果加在某定值电阻两端的电压从8V增加到10V，且通过它的电流相应的变化了0.1A，则该定值电阻的阻值为（    ） A. 40Ω          B. 20Ω          C. 10Ω          D. 无法确定 3. 将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A。若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为（    ） A. 2V，15Ω         B. 3V，10Ω        C. 2V，10Ω         D. 3V，15Ω 4. 当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图象如图所示。请根据图象判断，当导体电阻为30Ω时，导体两端的电压为           V，通过该导体的电流为          。 5. 某初中物理课外小组在做实验时，需要10Ω的电阻一只，但实验室里没有10Ω的电阻，只有1.2m长的电阻丝，经过测量，电阻丝两端的电压是6V时，通过的电流是0.2A，在这根电阻丝上截取       cm的一段，它的电阻就是10Ω。 6. 如图所示，小灯泡L标有“6V  0.3A”字样，R＝30Ω，闭合开关S，小灯泡正常发光，则电流表的示数是多少? 7. （江西）如图所示，电源电压为6V。闭合开关S，电压表V1示数为4V，电流表示数为0.4A。求： （1）电压表V2的示数； （2）R1、R2的阻值。   初中物理 欧姆定律的计算   （答题时间： 15 分钟） 1. 在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（     ） A. A导体的电阻为5Ω            B. A导体两端电压为3V时，通过A导体的电流为0.3A C. B导体的电阻为20Ω           D. B导体两端电压为3V时，通过B导体的电流为0.6A 2. 如果加在某定值电阻两端的电压从8V增加到10V，且通过它的电流相应的变化了0.1A，则该定值电阻的阻值为（    ） A. 40Ω          B. 20Ω          C. 10Ω          D. 无法确定 3. 将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A。若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为（    ） A. 2V，15Ω         B. 3V，10Ω        C. 2V，10Ω         D. 3V，15Ω 4. 当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图象如图所示。请根据图象判断，当导体电阻为30Ω时，导体两端的电压为           V，通过该导体的电流为          。 5. 某初中物理课外小组在做实验时，需要10Ω的电阻一只，但实验室里没有10Ω的电阻，只有1.2m长的电阻丝，经过测量，电阻丝两端的电压是6V时，通过的电流是0.2A，在这根电阻丝上截取       cm的一段，它的电阻就是10Ω。 6. 如图所示，小灯泡L标有“6V  0.3A”字样，R＝30Ω，闭合开关S，小灯泡正常发光，则电流表的示数是多少? 7. （江西）如图所示，电源电压为6V。闭合开关S，电压表V1示数为4V，电流表示数为0.4A。求： （1）电压表V2的示数； （2）R1、R2的阻值。  ..........
